強力撹拌する油圧ショベル用ツインミキシング「ツインライザー」特注設計致します

2016年7月1日
強力撹拌する油圧ショベル用ツインミキシング「ツインライザー」特注設計致します

TR200earthmachine


この機械は、安定処理工に於ける「スタビライザ混合」や「バックホウ混合」の作業に威力を発揮します。
粘性土質などの軟弱地盤のセメント、石灰改良には品質上、均一な撹拌が不可欠な上、撹拌作業能力により作業工程が大きく変わってきます。世界最高峰のハイスペックなギア式強力油圧モーターにより攪拌品質向上、作業工程短縮、トータルコスト削減に貢献致します。

現場に合わせ特注設計致します。

現在下記の仕様で、TR120 0.45m3(14-16t)クラス、TR200 0.7m3(20-22t)クラスをご用意しておりますが、
仕様する現場に合わせ機械高さ、羽形状、取り付けバックホウサイズ(35t,45t)クラスなど特注設計致します。

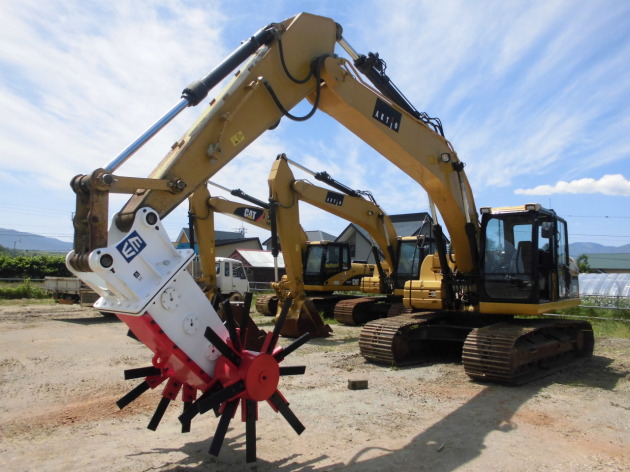

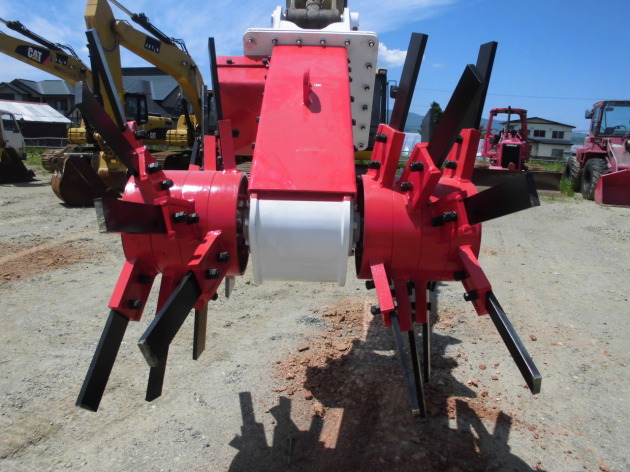

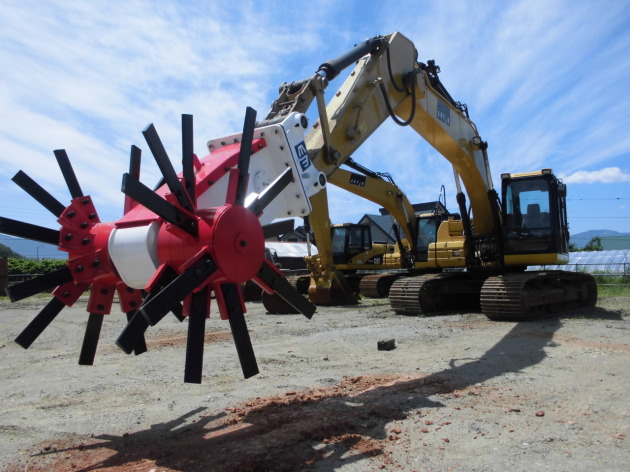

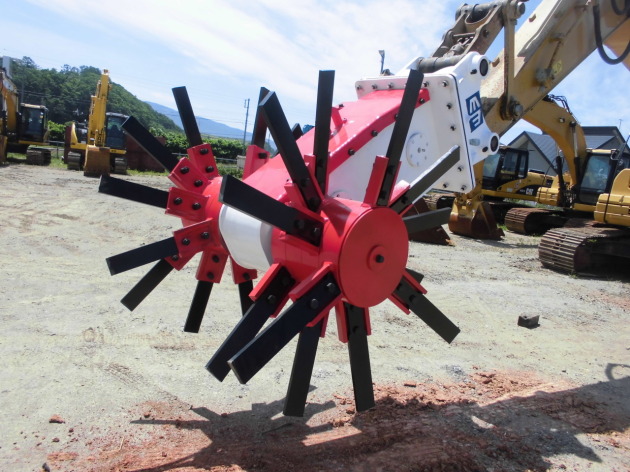

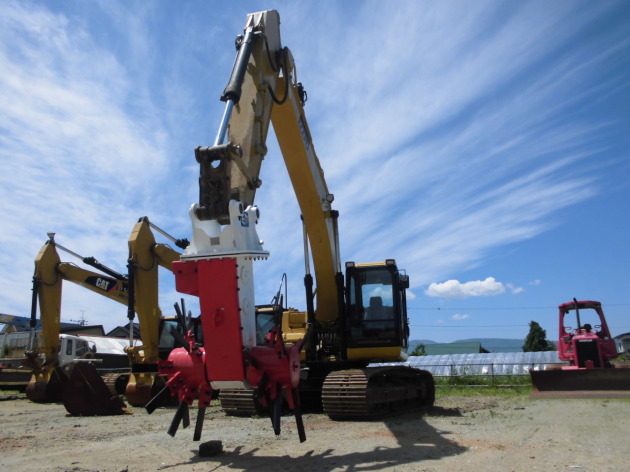

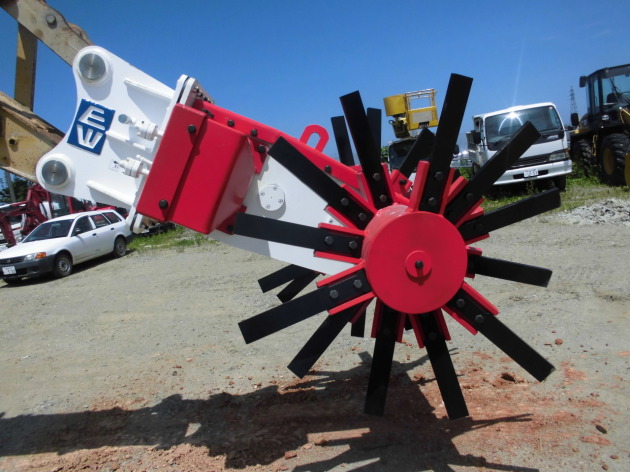

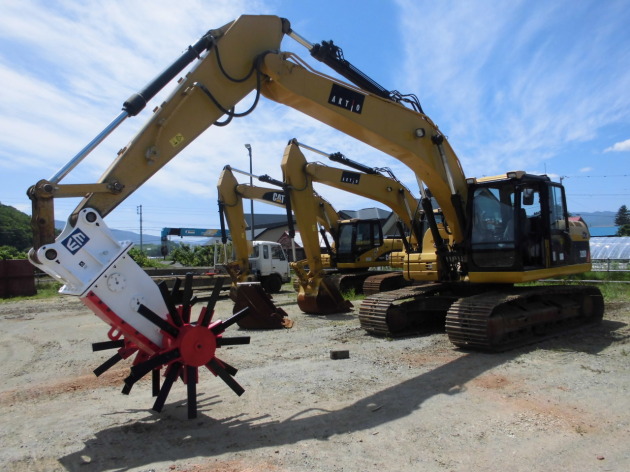

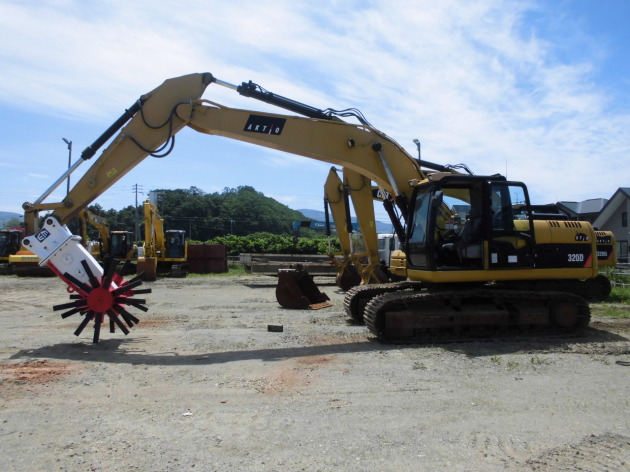

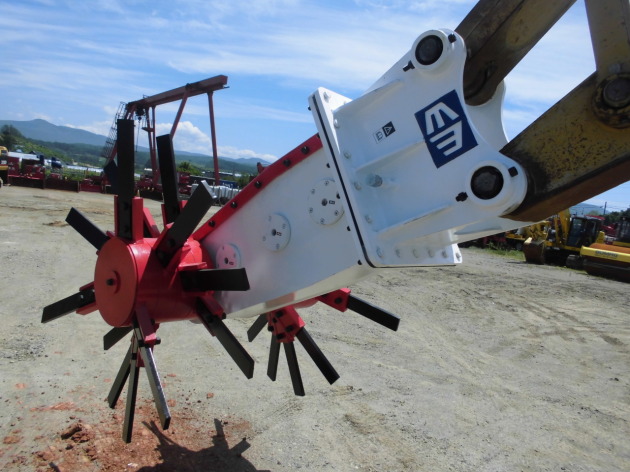

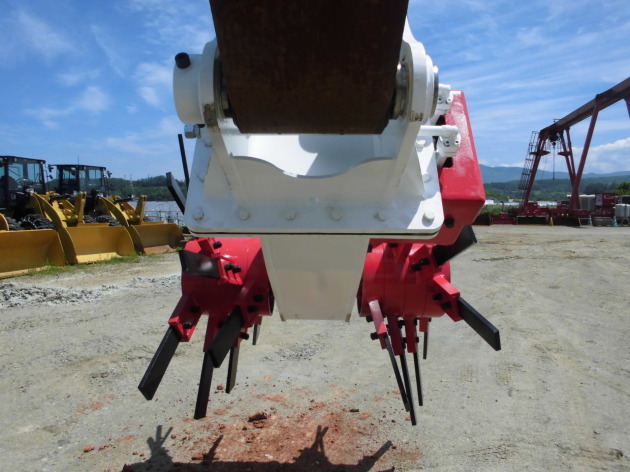

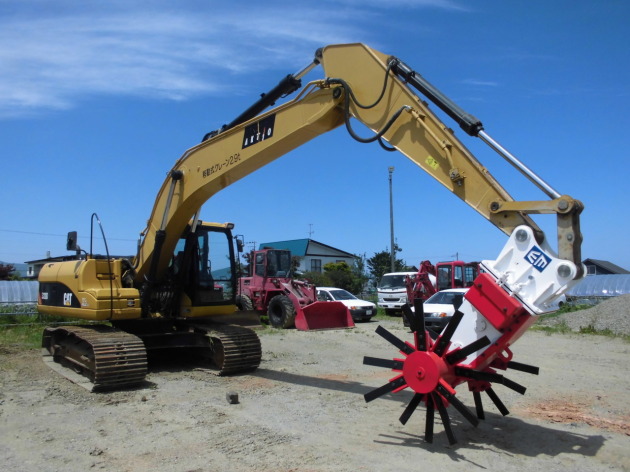

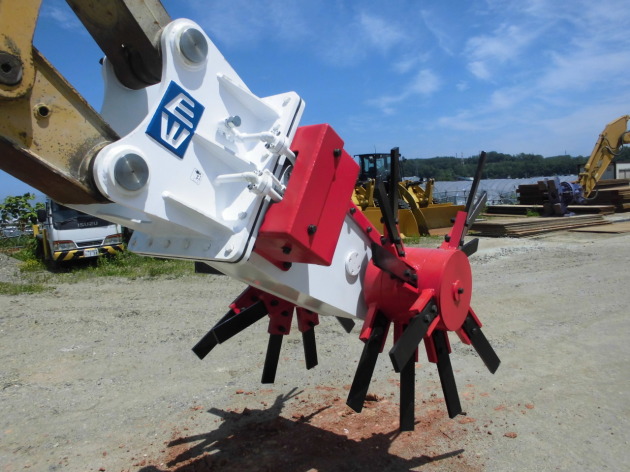

TR200
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine
TR200earthmachine



使用する利点

1.強力なギア式油圧モーター搭載により、一度に多くの土砂、地盤を均等に撹拌できる。
2.含水比が多い土でも問題なく機械を使用できる。
3.メンテナンスがグリスアップのみで簡単で安価である。

機械の使用用途

・粘性土質などの軟弱地盤のセメント、石灰改良
・砂などの良質土による良質混合
・重金属吸着材の混合

高品質施工、作業工程の短縮で工事評定加点対象に

・強力な均等撹拌により、適切な添加量で規定の品質規格値を確保します。
・撹拌する作業工程の短縮により、全体工程を短縮し、経済損失を防ぎ、より早い構造物の構築に貢献します。

機械の仕様

・回転に使用されている油圧モーターは、装着するバックホウの油圧、油量の使用できる最大値を利用します。
利用できるバックホウの油圧、油量は限界があるため、この最大限に利用し撹拌能力が最大となるように
設計しています。
心臓部である油圧モーターは世界各国で多くの実績のある、最高峰の油圧モーターを採用しています。

作業能力

0.45クラス TR120 最大深度 H=1.2m、施工量 35m3/h
0.7クラス  TR200 最大深度 H=1.5m、施工量 50m3/h

TR200
ツインライザーearthmachine

ツインライザー 仕様図

単位 TR120
適合ショベル (m3) 0.45 16ton
最大使用圧力 (kgf/㎠) 320
油 量 (L/min) 100〜170 1
モーター出力 (Kw) 45
質 量 (kg) 1,600
最大回転速度 (rpm) 60-90
最大出力トルク (kgf・m) 861
ドラム外形(A) (mm) 1,200
ドラム幅(B) (mm) 1,250
高さ(C) (mm) 2,100
羽(フィン)個数 (個) 20


単位 TR200
適合ショベル (m3) 0.7 17〜24ton
最大使用圧力 (kgf/㎠) 320 320
油 量 (L/min) 140〜250
モーター出力 (Kw) 75
質 量 (kg) 1,800
最大回転速度 (rpm) 60-110
最大出力トルク (kgf・m) 1462
ドラム外形(A) (mm) 1,205
ドラム幅(B) (mm) 1,366
高さ(C) (mm) 2,335
羽(フィン)個数 (個) 24


リース機もご用意しております。お気軽にお問合せください。
