製作ピン、ブッシュ、シム、カラー【価格】

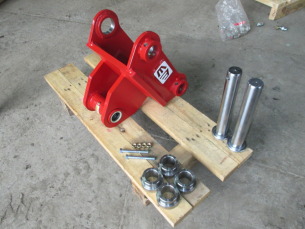

バックホウ(油圧ショベル)のバケット等のアタッチメントを装着する際、バックホウ(油圧ショベル)のメーカー・機種により腕の先端幅やピン径などが異なる為、バックホウ(油圧ショベル)本体が変わると今まで使用していたものが取り付け不可となり、お困りの声を多く頂きます。

建機アタッチメントメーカーにもよりますが、大抵は、各大きさの機械に対して「ピンとブッシュの交換」により全メーカーの機械に取りつくように製造されています。

弊社では、お客様に現状のサイズ・寸法をお聞きした上で、オーダーメイドで「ピン」「ブッシュ」「シム」「カラー」を製造し、安価でお客様にお届けしております。

IMG_0073IMG_0069IMG_0055
backhoe-backet-sim

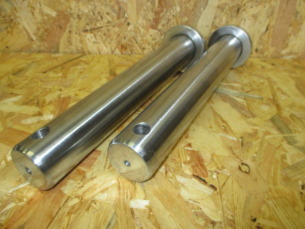

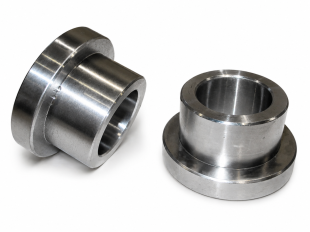

「ピン」「ブッシュ」材料について


一般的なバケットの「ピン」「ブッシュ」はS45C材を用います。特性は、冷間加工性・溶接性はやや悪く、比較的摩耗度合は早いです。記号末尾の「Aは、焼入れ無し」「Hは、焼入れ品」を表し、焼入れ・焼戻しによって適宜に必要な強さと靱性が得られます。ブッシュは基本S45Cを用います。

バックホウが大きくなるとバケットピンにかかる負荷も大きくなります。又、ブレーカーなどの振動機などを使用する場合には、使い方によりS45C材のピンでは折れる場合も多々あるためSCM435H材(焼入れ)を使用します。特性は、炭素鋼に較べて焼入れ性に優れるので大型部品でも深く焼きが入り、焼戻すと均質な組織が得られて優れた強度・靱性が得られます。S45CH材に比べ数倍の強度と靭性があるため非常に長持ちします。

価格も、S45C材は焼入れ・焼戻しをすると作業工程が伸び価格も高くなります。これよりも当然SCM435が高いです。一般的に、0.7㎥(20tクラス)以上で重掘削や振動アタッチメントを常に使用する業者にはSCM435をお勧めしています。ミニショベルクラスですと推力自体弱いのでS45CA材で十分かと思います。

価格と納期について


オーダーメイド製作「ピン」「ブッシュ」「シム」「カラー」については、材質をはじめ形状が異なる為、都度お見積りとなります。

納期については、お見積書と合わせてお知らせいたします。

※見積依頼は、下記の専用シート(オーダー記入票)をご利用ください。


送料について


税別合計額が
  • 1万円未満は、全国一律 800円
  • 1万円以上は、送料無料

お支払いについて


弊社では先振込みとなります。以下の指定口座へお振込みお願いいたします。

楽天銀行 第二営業支店(支店番号:252)
普通口座 7466400
名義:アースマシン株式会社

オーダー記入票をご用意しております


本製品をご希望の方は、オーダー記入票に記入後、メールまたはFAXでお送りください。


こちらから【オーダーメイド製作ピン用】オーダー記入票をダウンロードできます。


こちらから【オーダーメイド製作ブッシュ用】オーダー記入票をダウンロードできます。


こちらから【オーダーメイド製作シム用】オーダー記入票をダウンロードできます。


こちらから【オーダーメイド製作カラー用】オーダー記入票をダウンロードできます。
