機械式コンクリート小割圧砕機「ハヤワリ君」【製品紹介】

配管要らずのコンクリート小割圧砕機

製品概要


油圧配管を必要としない機械式圧砕機であるにも関わらず、普通コンクリート20N/㎟の強度の2.5倍の50N/㎟の破砕力があり、掴んだものは確実に破砕します。開口幅、開閉速度も最高域の商品です。新機能で鉄筋カッターも標準装備しています。

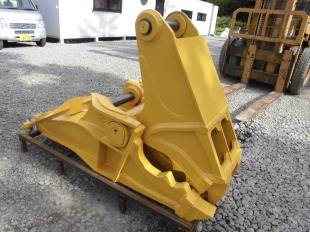

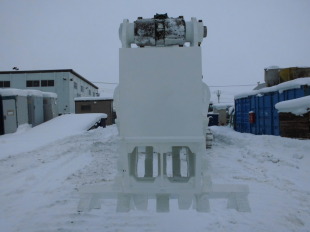

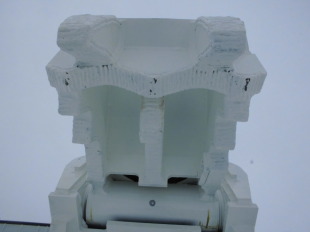

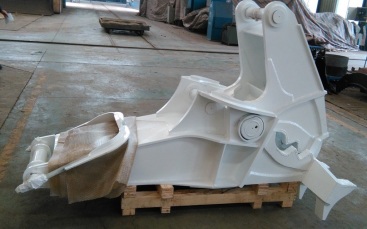

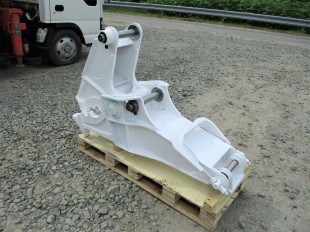

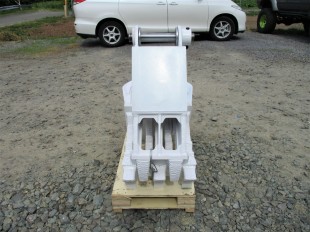

CIMG4787CIMG4779

機械の特徴


  • 従来型から開口幅、圧砕力、強靭性を更に進化させ、操作性、メンテナンス性を改善させました。油圧配管を必要としない圧砕機では国内最高位の機械です。
  • 普通コンクリート20N/㎟の強度の2.5倍の50N/㎟の破砕力があり、掴んだものは確実に破砕します。新機能で鉄筋カッターも標準装備しました。

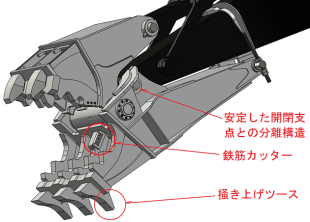

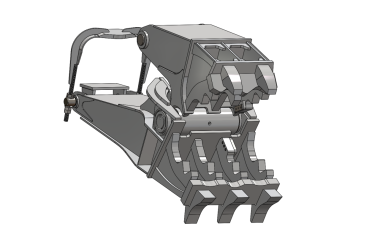

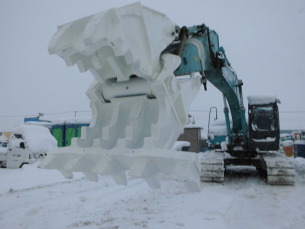

GX-200-記載 HP

開発の経緯


何といっても機械式の魅力は、油圧配管を必要としないため使用するバックホウを選ばずに手軽に利用でき、導入コスト、メンテナンスコストが安いという点です。ただしデメリットとして、首が振らないため物を掴みづらい点や、バックホウのシリンダーで開閉するため圧砕力が弱いという点があげられます。これらを解消すべく、今までの実績を生かし様々な工夫をして弱点の克服を図った商品が「ハヤワリ君」です。使い方次第で油圧式圧砕機よりも作業能率が上がる機械で、皆様が手軽に利用できる機械を目指し開発致しました。

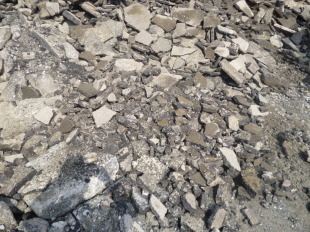

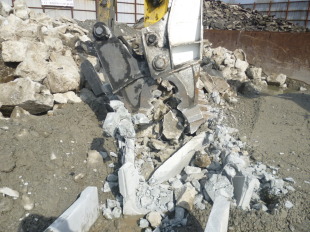

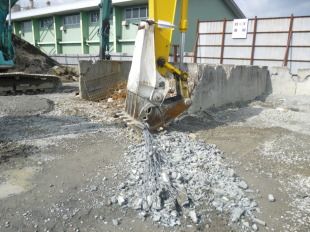

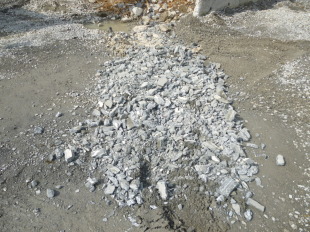

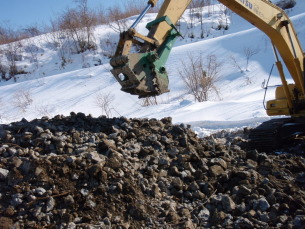

ガラ小割後写真

機械式コンクリート小割圧砕機「ハヤワリ君」を使用する利点


  1. 機械式なのでバックホウ(ベースマシーン)は油圧配管が不要のため、標準機械で手軽に利用できます。
  2. 機械式なのでつかむ・握る・開くの開閉作業が素早く行え、つかむ面積が広いので作業効率が従来の油圧式圧砕機の2倍以上です。

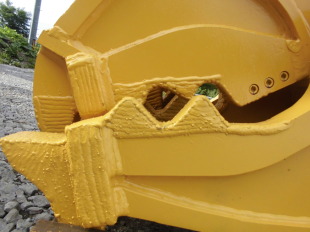

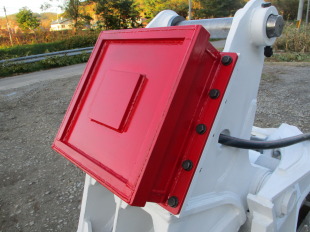

  3. 刃の凹凸が多いため、鉄筋コンクリート塊の鉄筋の除去作業がスピーディーに行えます。オプションでマグネット(24V)の取付けも可能ですが、マグネットが無くともコンクリートが粉々に砕けるためコンクリートと鉄筋の仕分けを素早く行う事ができます。
  4. 機械式なのでつかんで砕く際の感覚がバックホウオペレータに伝わります。これにより破砕サイズを人感により任意に調整することができるだめ(90㎜〜350㎜)、ふとんかご、メッシュバック等の詰石、裏込材の製造に最適です。
  5. 機械式なので購入費、リース費、メンテナンス費が従来機より安価です。
  6. 機械式なので水中部での作業もできます。

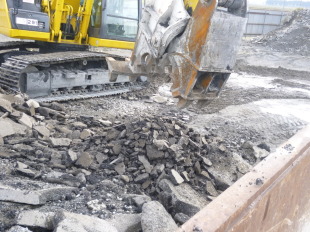

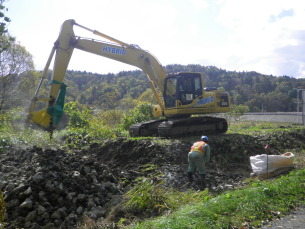

コンクリート6コンクリート7

使用用途


  • プレキャスト製品、有筋、無筋コンクリートの破砕、小割作業
  • 舗装版の破砕、小割作業
  • 軟岩(強度50N/㎟程度迄)の破砕、小割作業
  • 鉄筋に付いたコンクリートの分離作業
  • 水中破砕作業


環境負荷低減による技術提案


騒音値


<0.7m³バックホウ用HW200の場合>

騒音値:7m地点=84dB、15m地点=79dB、30m地点=72dB
※音源から7m地点で特定建設作業 / 騒音規制法85dBの値をクリア
従来ブレーカでは79m地点で85dBの値をクリアする値です。
騒音値
※作業や周辺環境(作業地盤の地質、付近反響施設の有無)により誤差が生じますのでご了承下さい。

振動値


<0.7m³バックホウ用HW200の場合>

騒音値:7m地点=55dB、15m地点=52dB、30m地点=45dB
※音源から7m地点で特定建設作業 / 振動規制法75dBの値をクリア
振動値
※作業や周辺環境(作業地盤の地質、付近反響施設の有無)により誤差が生じますのでご了承下さい。


製品仕様

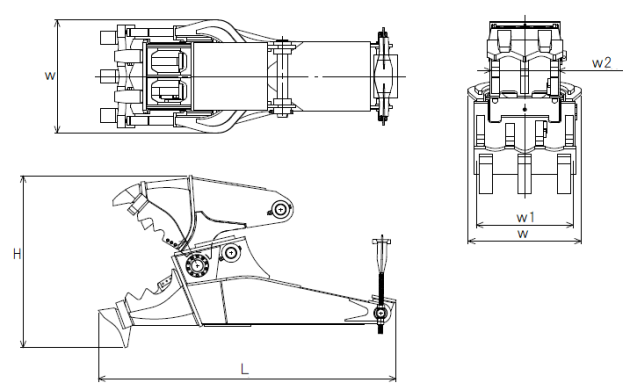

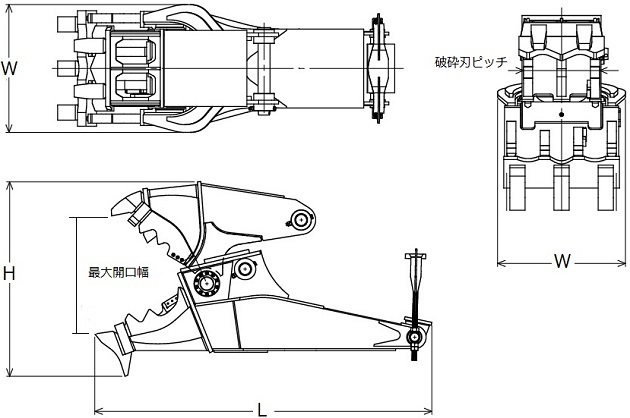

【仕様図】
仕様図

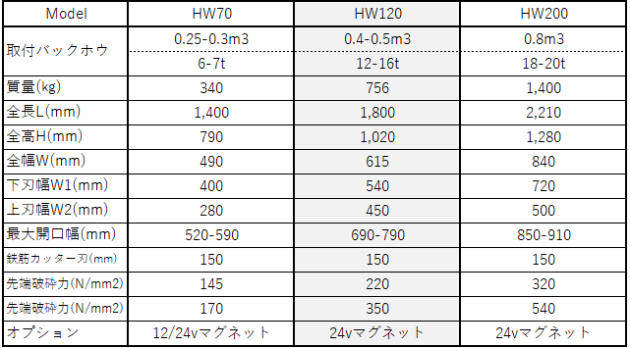

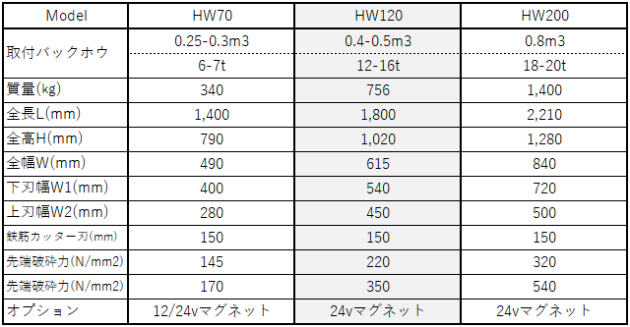

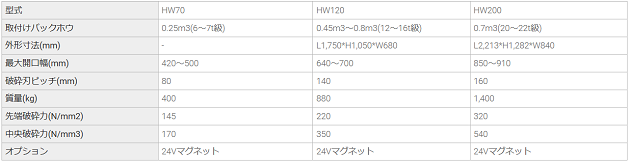

【仕様表】
1
※0.25㎥(7t)クラスから0.8㎥(22t)クラスまで2種ご用意しております。

※バックホウ全メーカー、全機種に対応。
オプションの専用ブッシュとピンをご用意すれば、全メーカーに取り付けることができます。(1セット分のブッシュ、ピンは付属しています。)

バケットサイズや形状など、特注対応もしておりますのでお気軽にお問い合わせください。



【図面】 HW120

こちらから本製品の図面をダウンロードできます。


【図面】 HW200

こちらから本製品の図面をダウンロードできます。

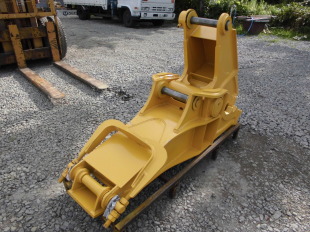

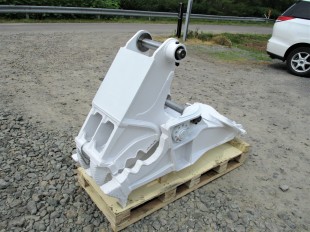

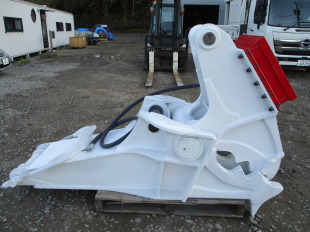

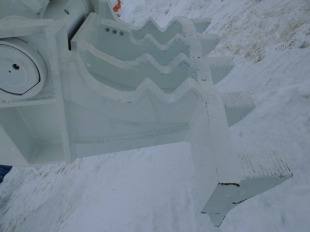

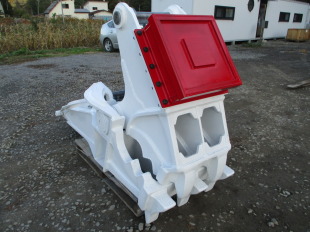

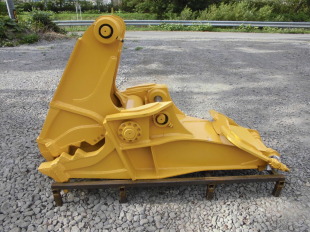

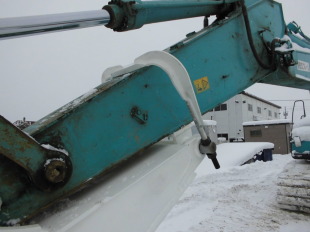

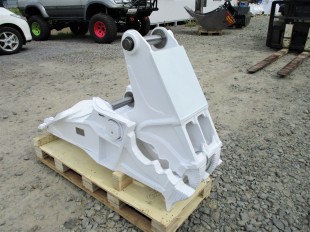

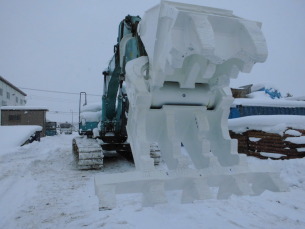

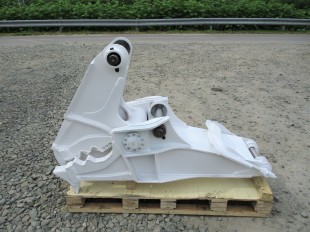

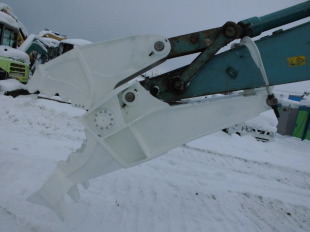

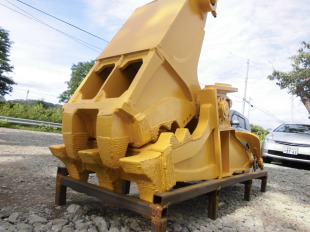

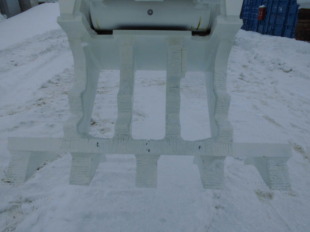

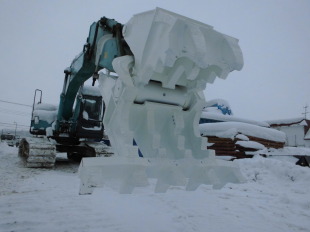

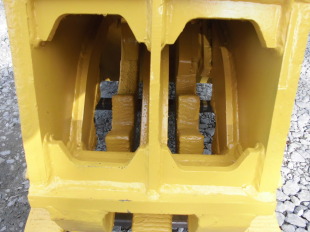

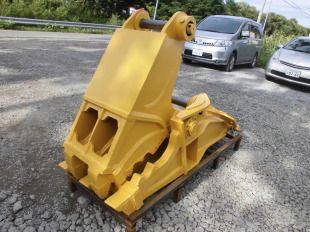

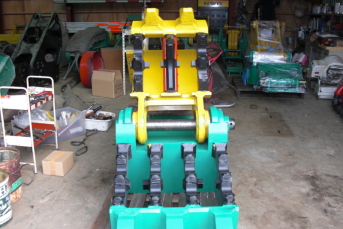

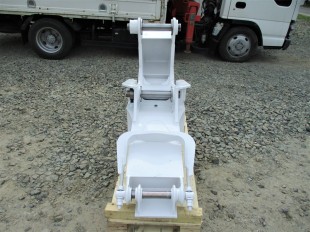

アタッチメントの写真


<HW120>


<HW200>

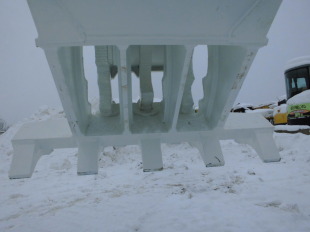

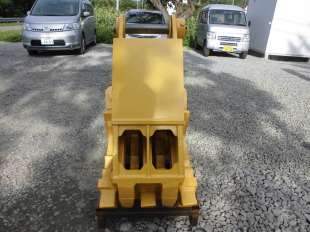

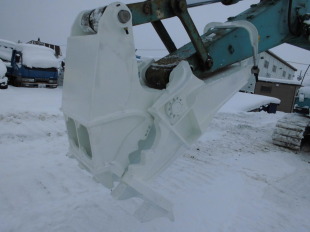

CIMG4786CIMG4788CIMG4789CIMG4791CIMG4796CIMG4800CIMG4798CIMG4801CIMG4803CIMG4805

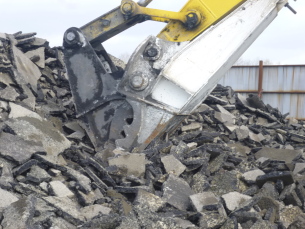

【コンクリート塊】
コンクリート2コンクリート6

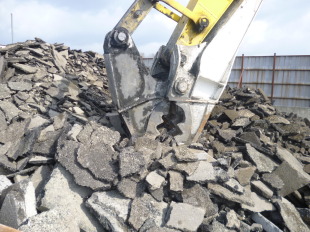

【アスファルト塊】
アスファルト5アスファルト2アスファルト1アスファルト6

アタッチメントの動画


<HW120>


<HW200>



【アスファルト塊】
