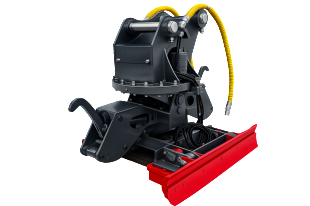

敷鉄板マグネット【製品紹介】

鉄板の反りに追随する首振りマグネットにより強力吸着

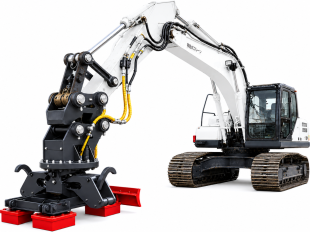

製品概要


0.7バックホウの配管は一系統でOK!電源はバックホウの24Vバッテリーから取ります。ベースマシンは0.7㎥(20t)以上に取り付け可能です。

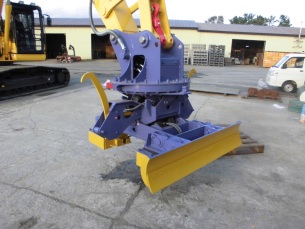

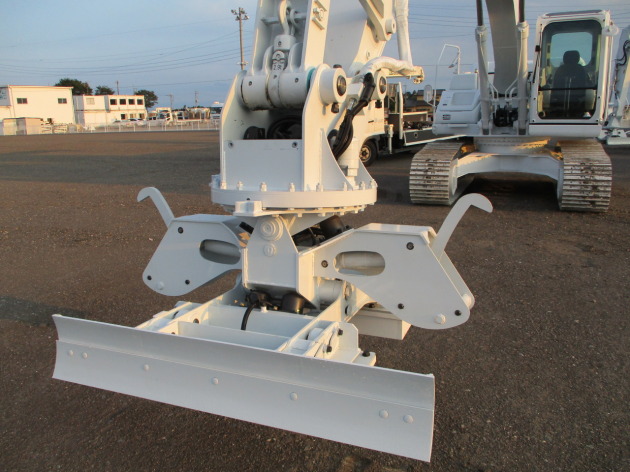

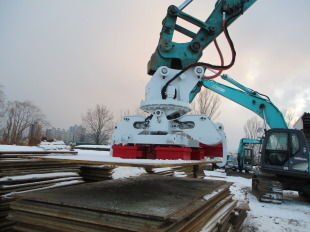

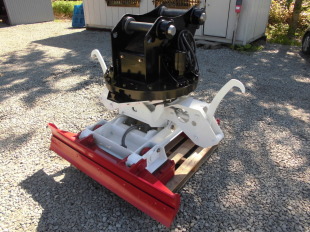

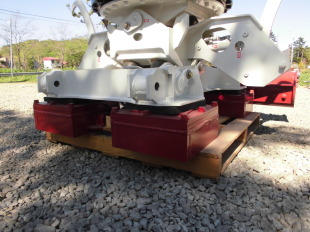

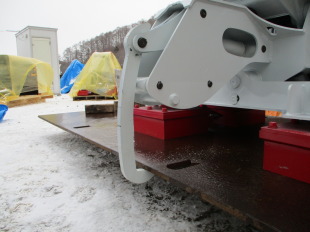

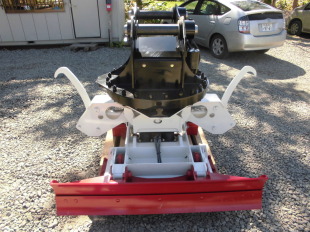

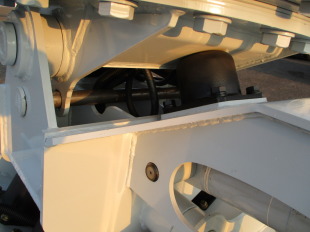

CIMG7853CIMG7845

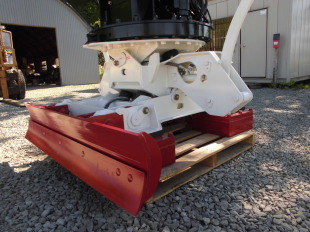

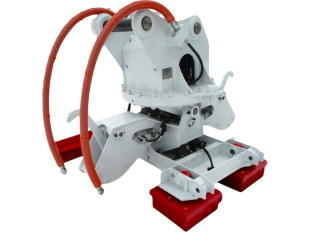

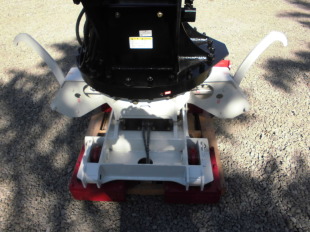

CIMG7851CIMG7852

機械の特徴


工事現場の仮設で敷鉄板を敷設する際に「早く」「安全に」「少ない人数で」作業が行える油圧ショベルアタッチメント型の敷鉄板マグネットの需要が高まっています。敷鉄板は通常5尺×10尺×厚さ25㎜(1,524㎜×3,048㎜)、重量911㎏の寸法のものか、5尺×20尺×厚さ25㎜(1,524㎜×6,096㎜)、重量1,823㎏の物を使用しますが、重量物だけに敷設作業が大変な上、作業中の労災事故が多く発生しています。本製品は、吊り上げ作業規則の遵守、及び、万が一の落下事故を防止する油圧可動式安全フックを採用しており、5尺×20尺(約2t)の敷鉄板(覆工板)もバックホウ1台で楽々作業ができます。

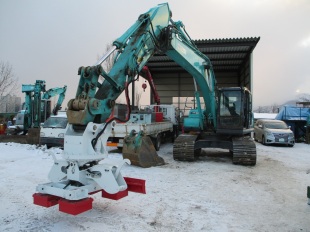

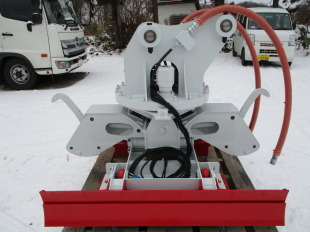

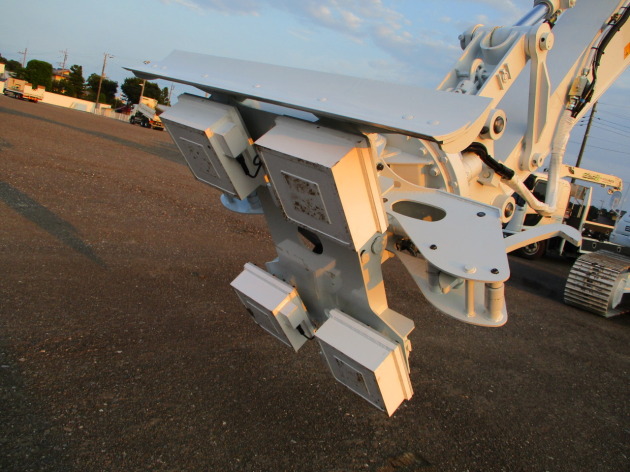

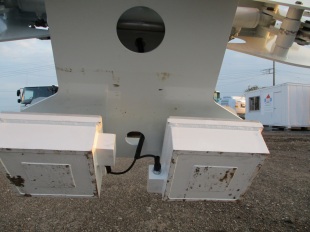

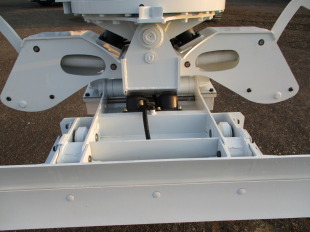

IMG_3218IMG_3219

作業性を向上させる5つのポイント

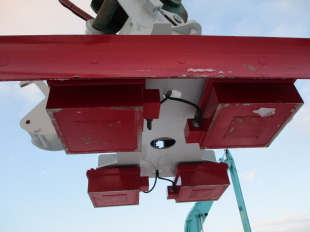

ポイント1:強力電磁石

  • マグネットを4隅に装着
  • DC24V、36Aの省電力設計で取り付けの台車の電源改造不要

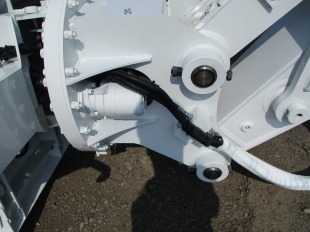

ポイント2:強力旋回

  • ウォームギアによる油圧旋回方法を採用
  • 長尺の敷板の旋回流れを抑えて力強い旋回を実現


ポイント3:自在吸着

  • 敷板の個々の歪に対して4隅に配置されたマグネットがそれぞれ自在に首振り
  • 角度が変わり常に吸着面と正対して安定した吸着力を発揮


ポイント4:傾斜地施工

  • 最大10°まで傾く揺動機構を採用
  • 傾斜や不整地でも確実に吸着
  • 揺動クッションを採用
  • 衝撃緩和を行い安定した吸着力を確保

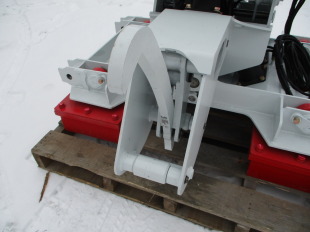

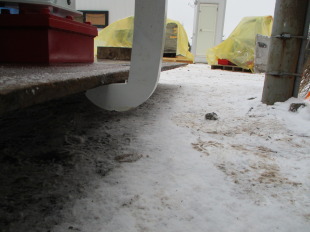

ポイント5:安全対策

  • 取付ピン及び揺動ピンを2点式にすることで吊り上げ作業規則の遵守及び万が一の落下事故を防止
  • 油圧可動式安全フックを採用し安全スピーディーな作業
  • 廃土スクレーパーを装備し清掃の手間を軽減

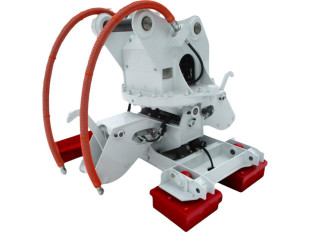

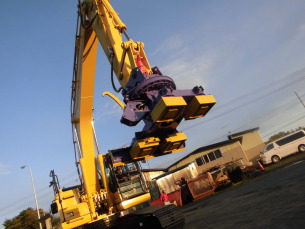

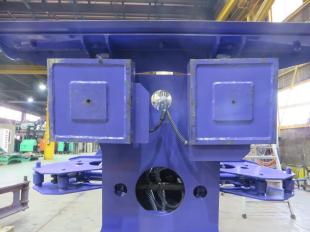

IMG_9014IMG_9016


機械の仕様

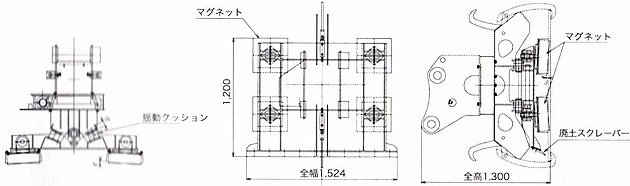

【仕様図】

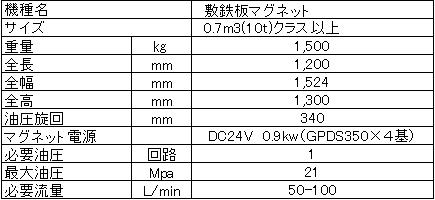

【仕様表】
1

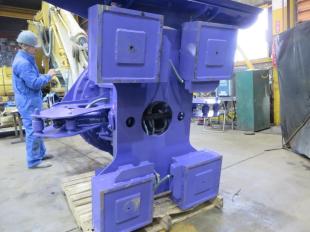

アタッチメントの写真

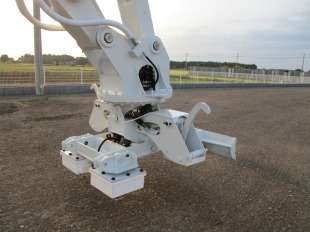

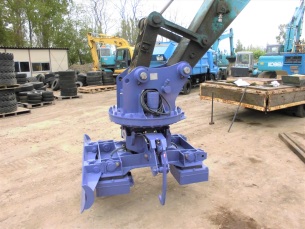

CIMG7798CIMG7799CIMG7801CIMG7802CIMG7810CIMG7809CIMG7808CIMG7817
