生コンバケット円径NCB型【製品紹介】

小規模な生コン打設に!

製品概要


一般的に「人力打設」と「ポンプ車打設」に分かれますが、「人力打設」に於いては、小運搬が伴う打設現場や打設延長の長い現場、中途半端な高さで打設する場合に適しています。「ポンプ車打設」の現場では、1回当たりの打設量が少なく、ポンプ車利用の最低保証料金が高くつく場合に利用をお勧め致します。

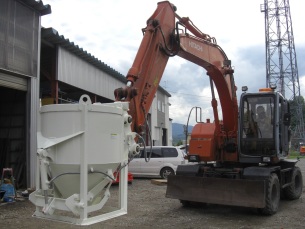

現場写真

機械の特長


  • バックホウ全機種対応(共用配管機〔往復配管機〕)
  • ペダルを踏むとバケット底部の蓋が開閉し、生コンクリートの排出を行います。

機械の仕様


機種は、「2点固定支持タイプ」「2点支持タイプ」の2タイプをご用意しております。

バックホウ「0.5㎥級(15tクラス)」「0.8㎥級(20tクラス)」をご用意しております。
※0.45㎥(10t)クラスから0.8㎥(22t)クラスまでご用意しております。

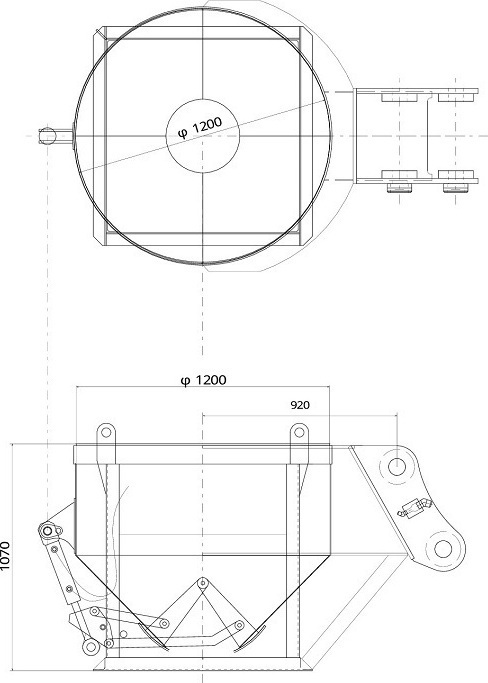

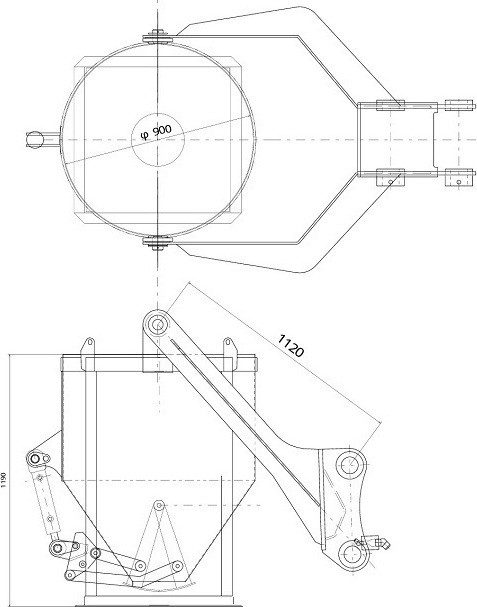

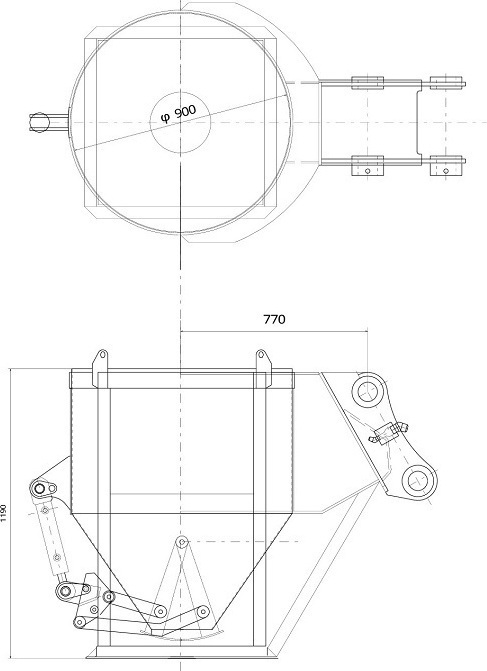

【仕様図】 NCB50(固定型) ※2点固定支持タイプ

NCB50(固定型)【仕様図】
ホッパー容量:0.5㎥、使用油圧:往復1系統 210kgf/㎠、重要:310kg

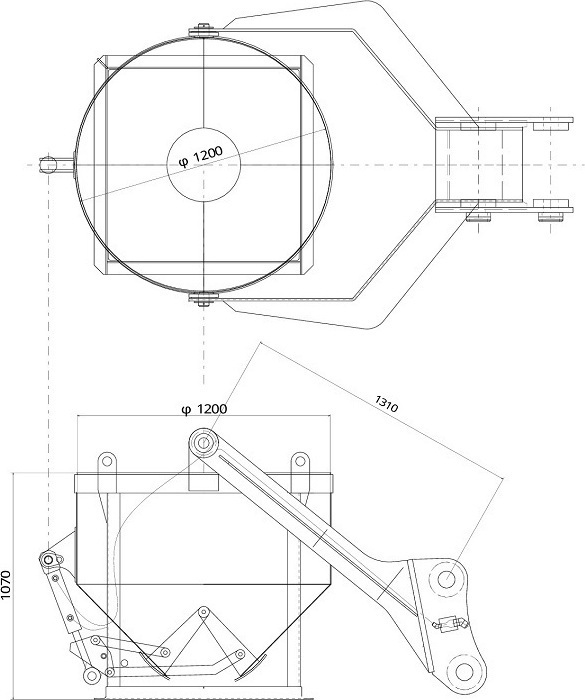

【仕様図】 NCB80(固定型) ※2点固定支持タイプ

NCB80(固定型)【仕様図】
ホッパー容量:0.8㎥、使用油圧:往復1系統 210kgf/㎠、重要:400kg



【仕様図】 NCB50(吊り込み型) ※2点支持タイプ

NCB50(吊り込み型)【仕様図】
ホッパー容量:0.5㎥、使用油圧:往復1系統 210kgf/㎠、重要:400kg



【仕様図】 NCB80(吊り込み型) ※2点支持タイプ

NCB50(吊り込み型)【仕様図】
ホッパー容量:0.8㎥、使用油圧:往復1系統 210kgf/㎠、重要:500kg

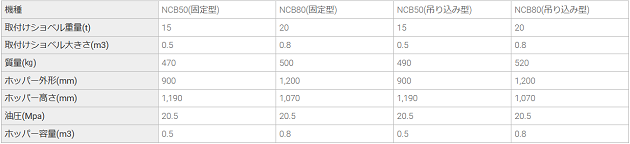

【仕様表】
1


【図面】 NCB50(固定型) ※2点固定支持タイプ

こちらから本製品の図面をダウンロードできます。


【図面】 NCB80(固定型) ※2点固定支持タイプ

こちらから本製品の図面をダウンロードできます。


【図面】 NCB50(吊り込み型) ※2点支持タイプ

こちらから本製品の図面をダウンロードできます。


【図面】 NCB80(吊り込み型) ※2点支持タイプ

こちらから本製品の図面をダウンロードできます。

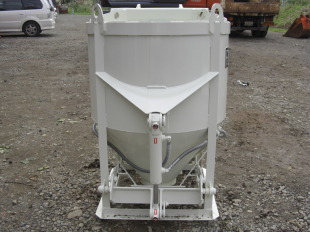

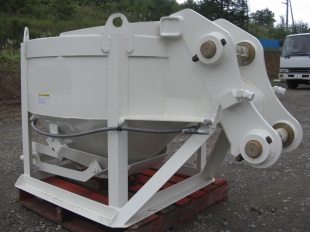

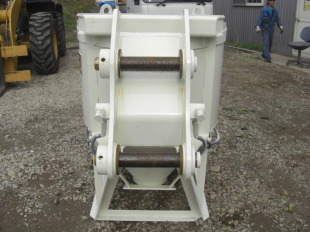

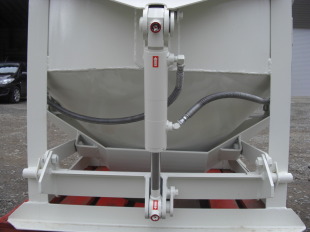

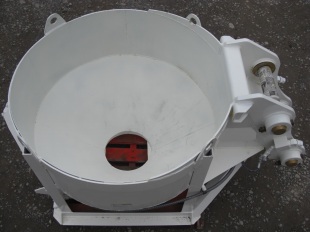

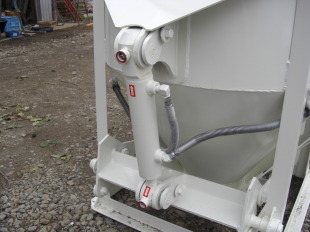

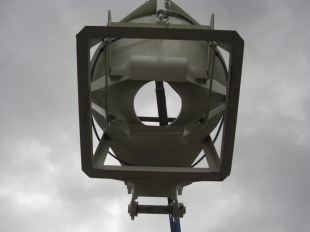

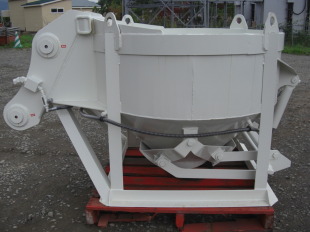

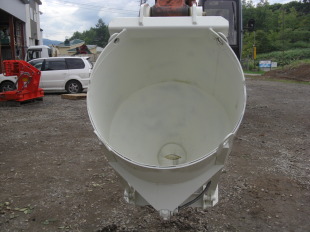

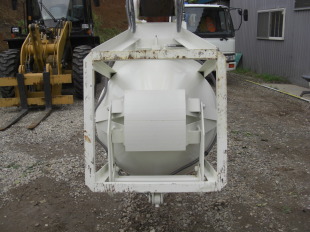

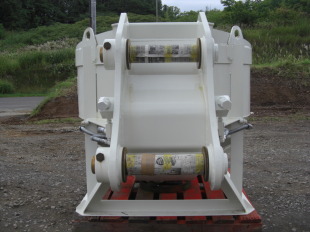

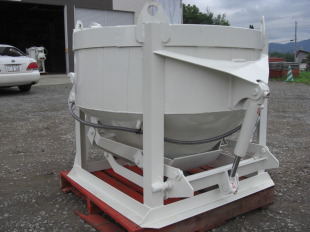

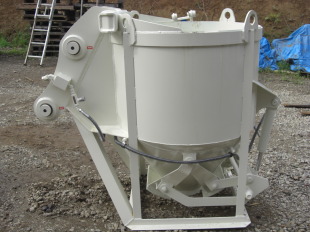

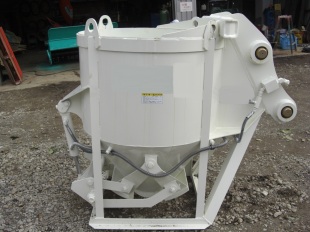

アタッチメントの写真


<NCB50(固定型)>
CIMG1683CIMG1684CIMG1685CIMG1686CIMG1698CIMG1699CIMG1706

<NCB80(固定型)>
CIMG1710CIMG1712CIMG1714CIMG1717CIMG1723CIMG1725CIMG1732


アタッチメントの動画


<NCB50(固定型)>



製品カタログをご用意しております



こちらから【総合カタログ内の本製品商品ページ】をダウンロードできます。


こちらから【本製品の機械種類別カタログ】をダウンロードできます。



総合カタログもご用意しております。


こちらから【販売・リース 総合カタログ】をダウンロードできます。



角型の生コンバケット製品もご用意しております


角型の生コンバケット製品
生コンバケット「コンバケ」【製品紹介】

ポンプ打設が困難な現場や日当たり打設量が少ない現場に最適です。フレーム強化により、砂や砕石の投入機としても使用できます。開削断面が小さい基礎砕石や積ブロックなどの裏込め砕石の投入にも威力を発揮します。

「生コンバケット【コンバケ】」の製品詳細はこちら
