DC12V/24Vマグネット「ジュピマグ」【レンタル/リース】

ミニショベル0.05m3(1.7t)クラスからご利用頂ける、油圧ショベルのDC12V、24Vを主電源とする発電機を必要としない強力マグネットをレンタル/リース致します。

製品概要


「ジュピマグ」は、消費電力を抑えながら強力な磁力により吸着力を高めた最先端の商品です。マグネットは電線の接続変更で24Vでも使用できます。(※基本は、0.25m3(7t)以下は12Vバッテリー仕様となります。)



機械の特徴


デザイン
コンパクトな制御盤は、よりメンテナンス性とコスト低減に配慮した設計です。マグネットボディーは、過酷な作業に追随できるよう耐摩耗鋼を使用し、高耐摩耗型で低重量となるように設計しています。

機械の仕様


(注)リース/レンタル対応機種は「JPM500-30」の1機種ですので、ご了承下さい。

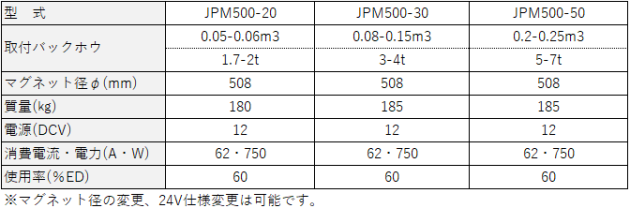

【仕様表】 12V式


【図面】 12V式

こちらから本製品の【レイアウト図】をダウンロードできます。


こちらから本製品の【接続図】をダウンロードできます。


全メーカー対応ブラケット


使用する油圧ショベルが変わっても使用できるように全メーカー兼用ブラケットとしています。また、マグネットは電線の接続変更で12V、24Vバッテリーのどちらでも使用できるよう兼用タイプとしています。分電盤につきましては、それぞれのご用意が必要となります。




付属部品

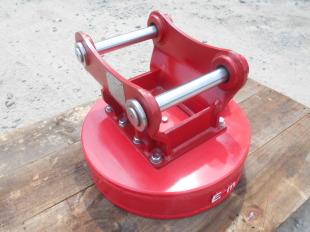

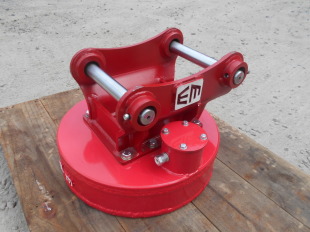

リフティングマグネット


※電線の接続変更で24Vでも使えます。



寸法:508φ-125h
磁石部質量:148kg(アタッチメント32kgは別)
電源:DC12V-62A-約750W(使用率60%ED)

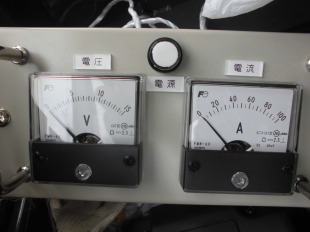

計器


建機キャビン内のオペレーターが確認出来る位置に設置する計器です。マグネット通電時の電圧と電流表示をします。



寸法:横200mm×縦100mm×厚80mm

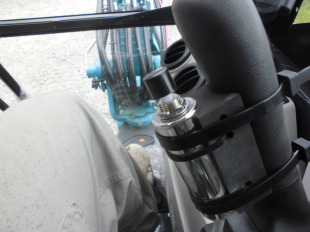

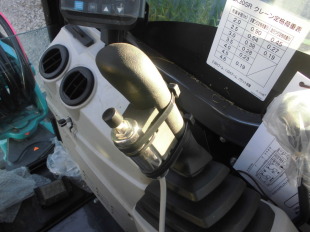

スイッチ


建機の操縦レバーに結束バンドで固定します。人差し指でON・OFFスイッチを押し、吸着と離脱を行います。



寸法:25φ-75L(パイプ部分のみ)

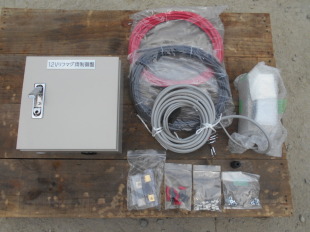

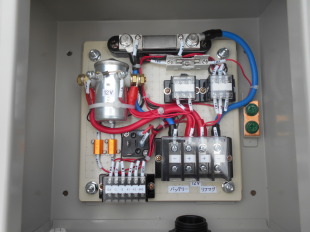

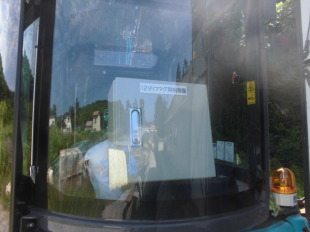

分電盤


建機キャビン内に設置する本体制御用のメイン制御盤です。(※写真は12V用)

※現在コンパクト化を進めています。
※制御盤の12/24Vの兼用は出来ません。



寸法:巾300mm×高300mm×厚160mm
耐電流:100Amax

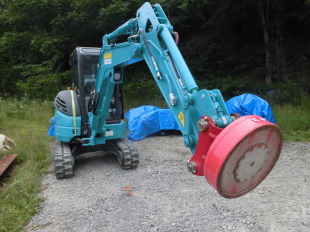

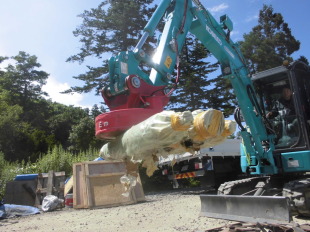

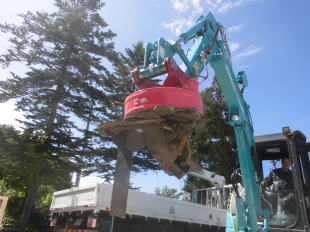

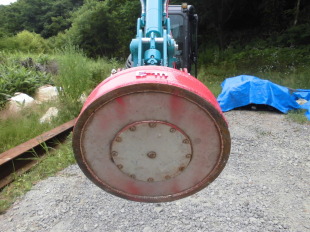

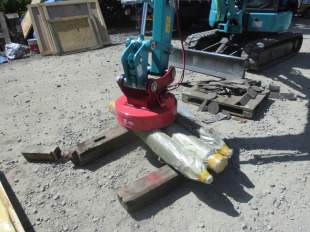

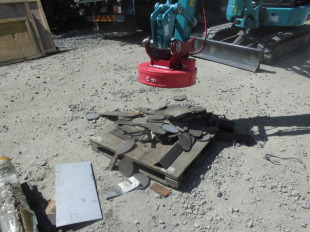

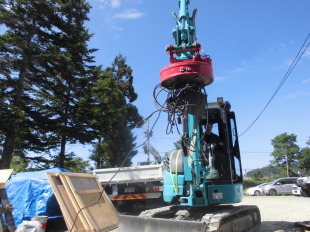

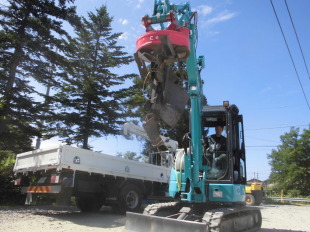

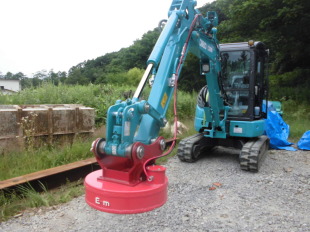

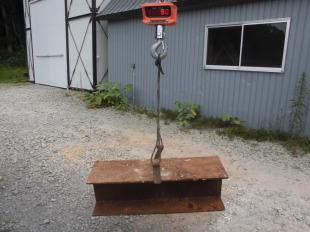

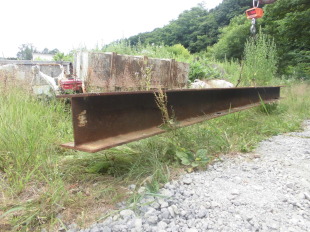

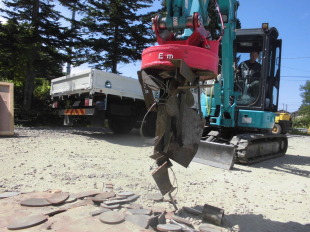

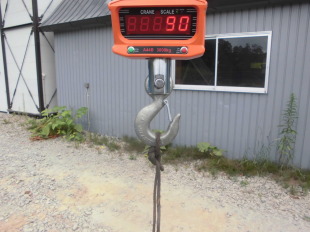

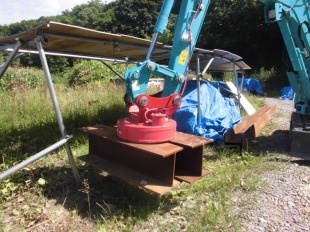

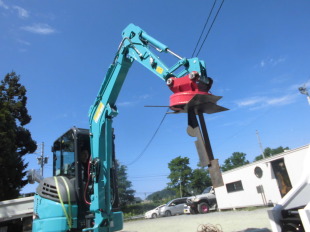

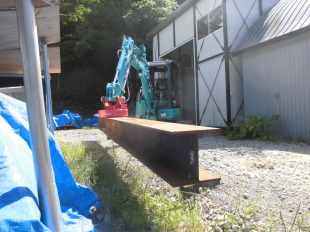

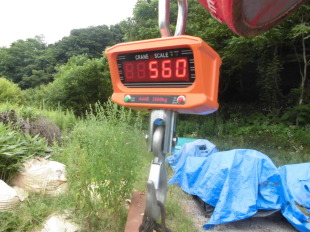

アタッチメントの写真


<JPM500>









アタッチメントの動画


<JPM500>








配送方法


・ 混載(パレット)便
混載(パレット)便は、路線便を利用し木製等でのパレットに機械を固定して搬送します。搬送先は、お客様ご指定場所までお持ちいたします。

路線便を利用する為、お客様へ到着する際は4t箱型トラックでのお届けとなります。取り卸しの際は設備(フォークリフトなど)をご準備してください。取り卸し設備がない場合は、設備のある場所への届け先変更や配送会社ヤードでの引渡しに変更(店止め)も発送前連絡で対応いたします。

混載(パレット)便での時間指定は輸送上難しい現状にあります。受け取り場所に人が常駐していない場合等は予めご連絡ください。配送会社へ事前連絡をして商品をお届けするよう指示いたします。

レンタル料金


・ 型式:JPM500-30
日割単価:8,500円

月極単価:200,000円

※整備料 なし
※初回販売品 なし


レンタルのお取引にあたり申込書をご用意しております


下記用紙にご記入・ご署名いただき、メールまたはFAXでお送りください。


【初回のお取引】 ※初回のお取引の場合は、下記「2枚」となります。

こちらから「レンタル・リース申込書」をダウンロードできます。


こちらから「レンタルについての注意事項」をダウンロードできます。



【2回目以降のお取引】 ※2回目以降のお取引の場合は、下記「1枚」となります。

こちらから「レンタルについての注意事項」をダウンロードできます。
