ツインヘッド撹拌混合機「ツインライザー」特注設計の【ご注文の流れ】

2019年11月1日
油圧ショベルアタッチメントのツインヘッド撹拌混合機「ツインライザー」について、お客様から様々なご要望を頂きます。

例えば、

  • 作業半径が広く、腕を伸ばしての作業となるので、先端質量を〇〇kg以下としたい
  • 地面のGLよりも〇〇m低い場所の攪拌作業のため、機械全長は〇〇mmほしい
  • 撹拌物のN値が高く、〇〇mmの転石の混入率がおおよそ〇〇%あることから、トルク値に重点を置き、プレート(羽)の長さ(ドラム直径)・枚数・取付け角度を検討してほしい
  • 撹拌物のN値が低く、含水比が高いので、一度の攪拌作業量を大きくし、泥土などにも対応する構造としてほしい
  • 撹拌物の種類は場合によって異なるので、回転速度の調整スロットルを設け、状況に合わせて回転速度を調整し、トルク値を変えたい

などです。

弊社では、頂いたご要望の優先順位をお聞きして、設計検討いたします。

設計検討をするにあたっては、諸条件(数値)が必要になりますので、具体的なご要望をお伝えください。

この際、取り付けする油圧ショベルの「機種」「仕様」「オプションの有無」によって、「質量」や「アタッチメントに使用できる最大油圧・油量」が変わりますので、ご確認ください。

特に、「アタッチメントに使用できる最大油圧・油量」によってトルク値が大きく異なってきますので、注意が必要です。



ツインヘッド撹拌混合機「ツインライザー」特注設計の【ご注文の流れ】は以下の通りです。

  1. 「具体的なご要望」と、取り付けする油圧ショベルの「機種」「仕様」「オプションの有無」をお聞きし、特注設計が可能か否かを判断いたします。
  2. 特注設計が可能な場合、おおよその「価格」「納期」をお伝えいたします。
  3. おおよその「価格」「納期」にご了承頂けましたら、仮契約をして頂き、本設計に入り、詳細のご提示となります。

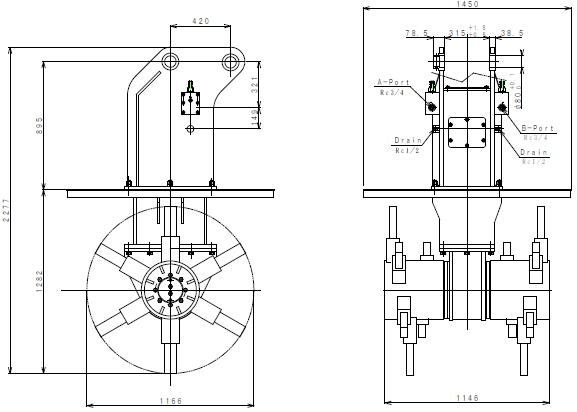

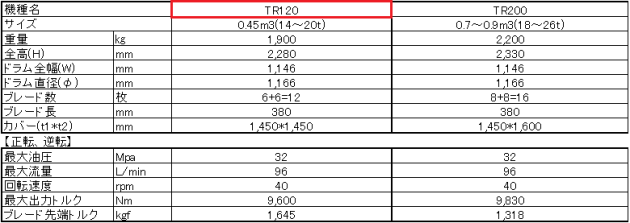

*参考までに、0.45m3(14-20t)クラスの標準仕様は以下の通りです。

■アタッチメント仕様
①ブレード直径1,166mm ②ブレード数6*2 N=12枚 ③全長2,277mm ④全幅1,146mm ⑤天井飛散防止カバー1450*1450mm ⑥質量1,900kg

■油圧ショベル設定条件
最大使用油圧32Mpa・油量95 l/min

■攪拌機能力
ブレード先端トルク1,645kgf、ドラム回転トルク9,600Nm、
40rpm(流量調整ダイヤルにより回転数を変えられます)
共用配管により正転・逆転可


※0.25(7t)クラスの特注設計も行っております。
