JA11Vジムニーにトラスト電子式ワーニング 水温/油温/油圧計を取り付け!

2016年12月11日

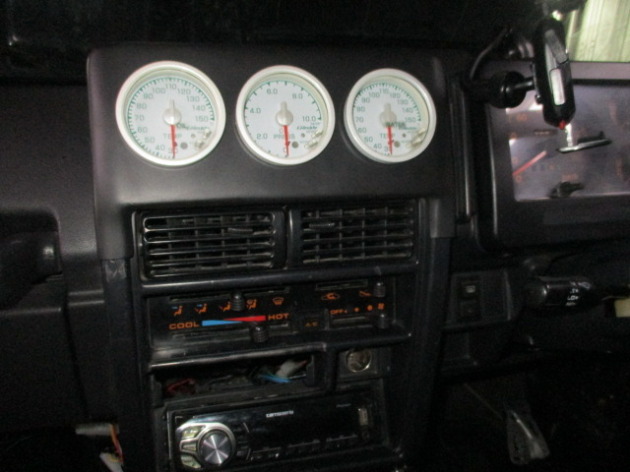

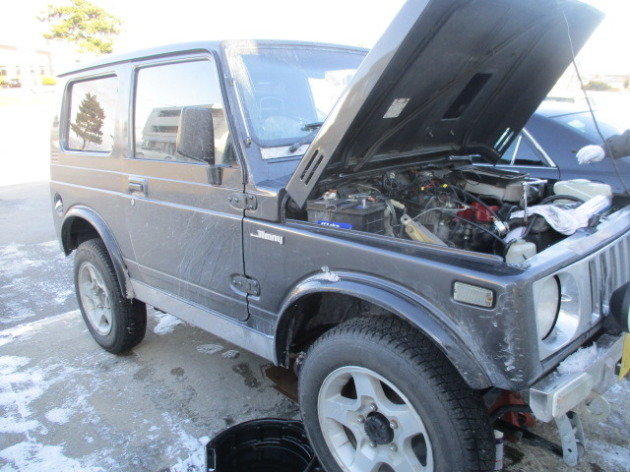

Y様、JA11Vジムニーに、トラスト電子式ワーニングメーター 水温/油温/油圧計を取り付けました。

IMG_6793


新品のブリッツ/レーシングメーターと、どちらを付けるか迷ったのですが、レトロ観がいいとゆうことで、あえてトラスト電子式ワーニングメーター(中古)を選択されました。

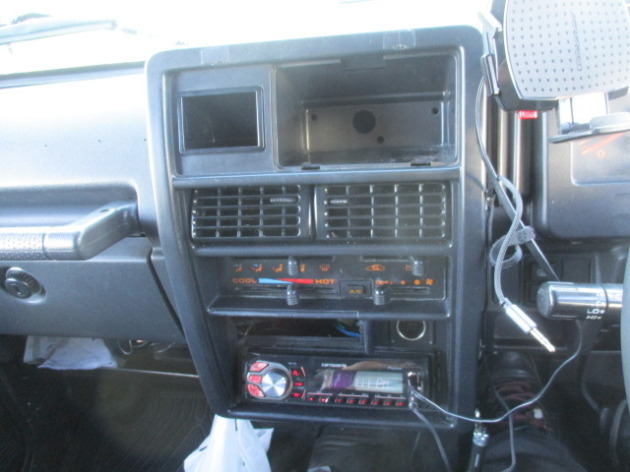

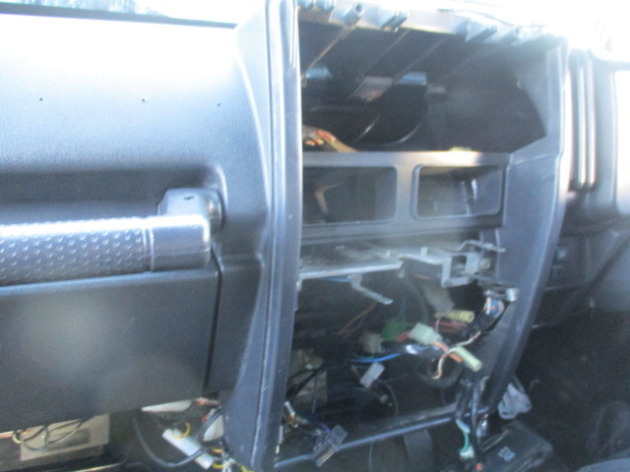

取り付ける位置は、センターパネル上部。
IMG_6785

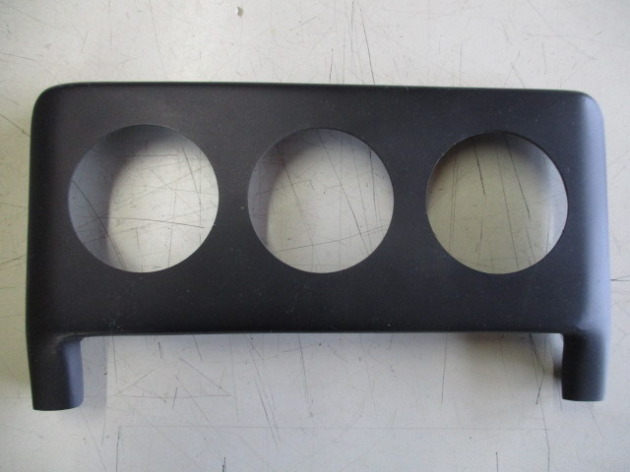

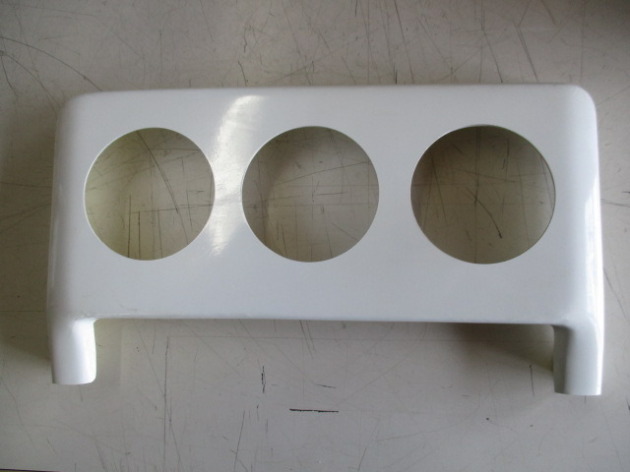

専用の3連メーターパネルをマッドブラックに塗装して取り付けます。
IMG_6653

IMG_6757

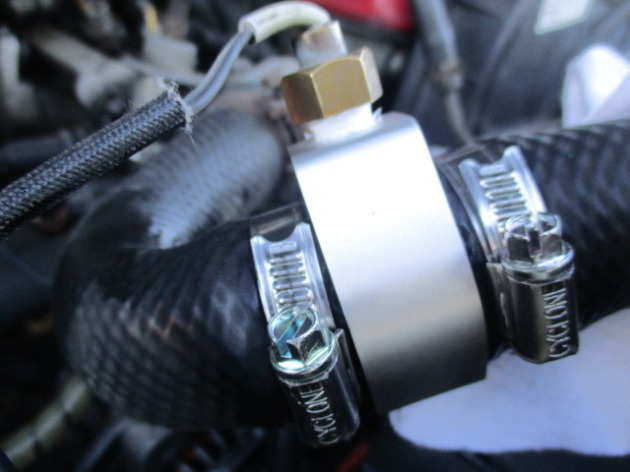

(水温センサー用 ラジエターホースアタッチメントを取り付け)
IMG_6792

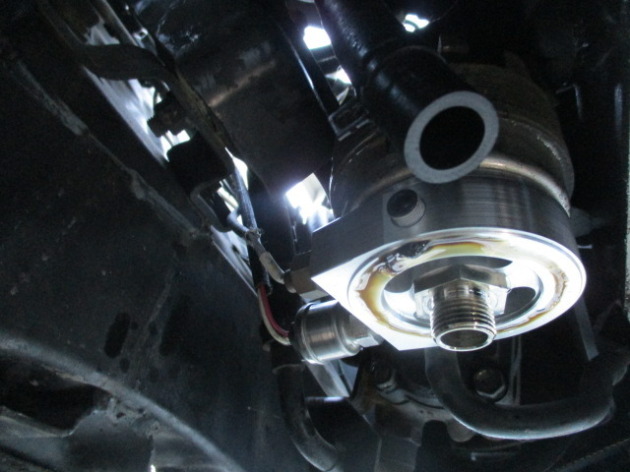

(油温/油圧センサー用 オイルブロックアタッチメントを取り付け)
IMG_6811

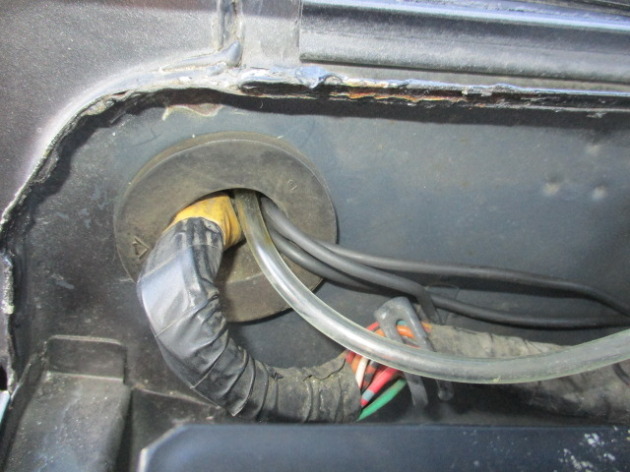

(エンジンルームから、車内への配線の引き込み)
IMG_6796

IMG_6798

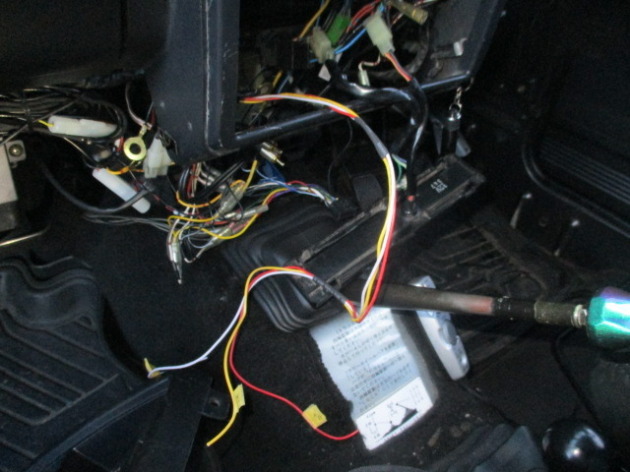

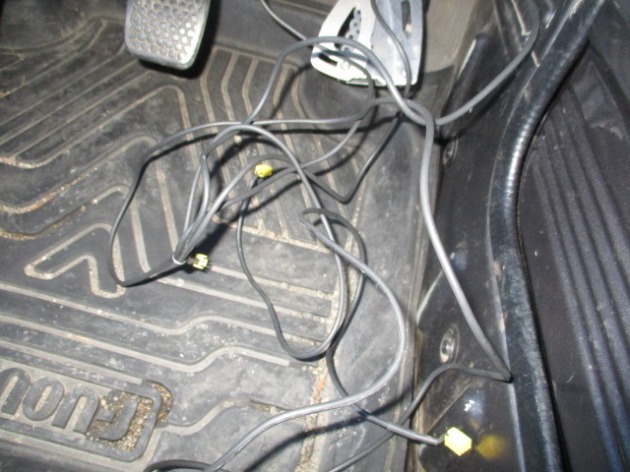

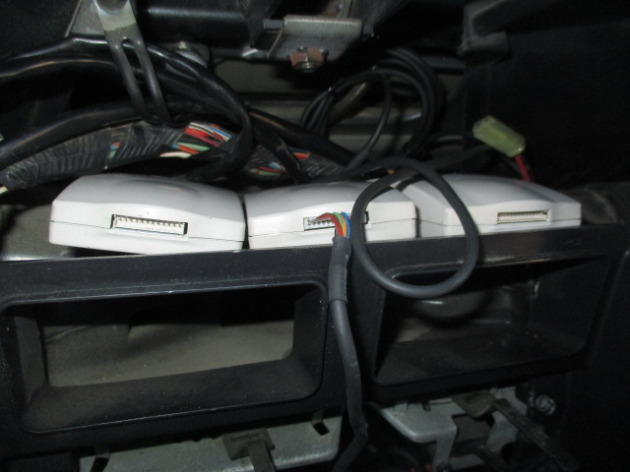

(車内配線・電源結線)
IMG_6803

IMG_6804

IMG_6805

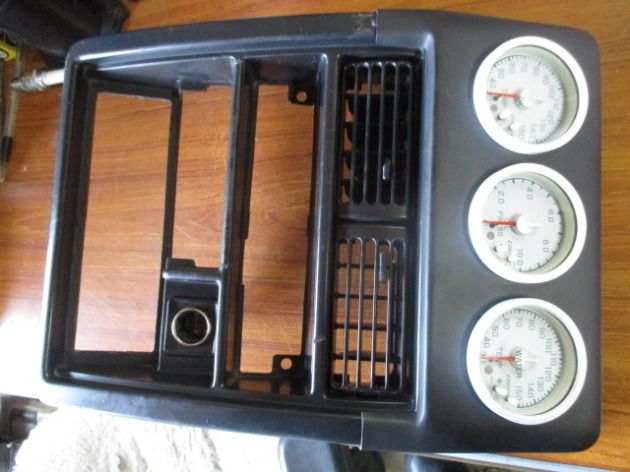

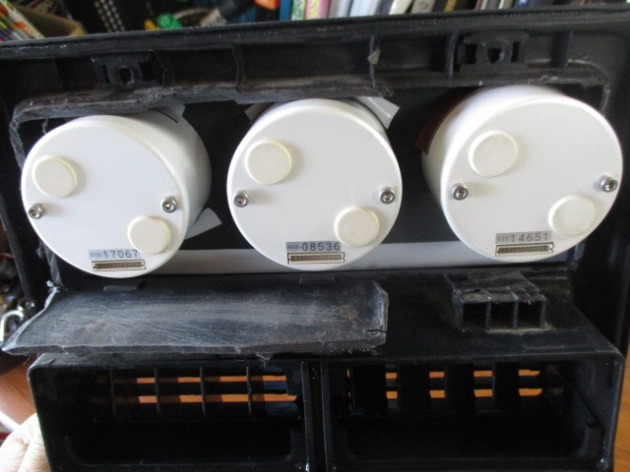

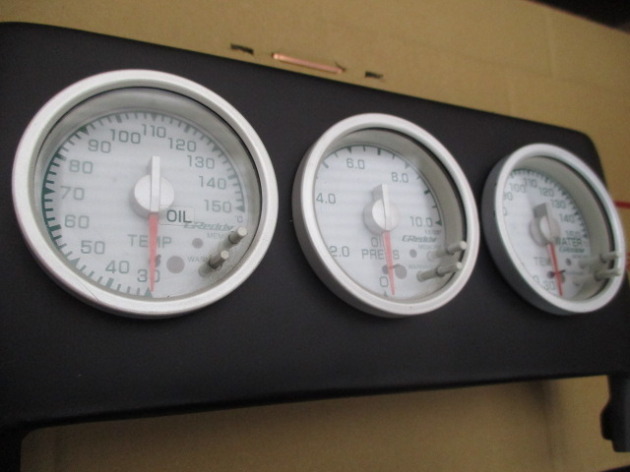

(メーターをセンターパネルに取り付け)
IMG_6763

IMG_6761



この部分にトラストメーターを付けるには、パネル裏側の加工(カット)が必要です。
IMG_6764



(車体に取り付け)
IMG_6831


IMG_6834

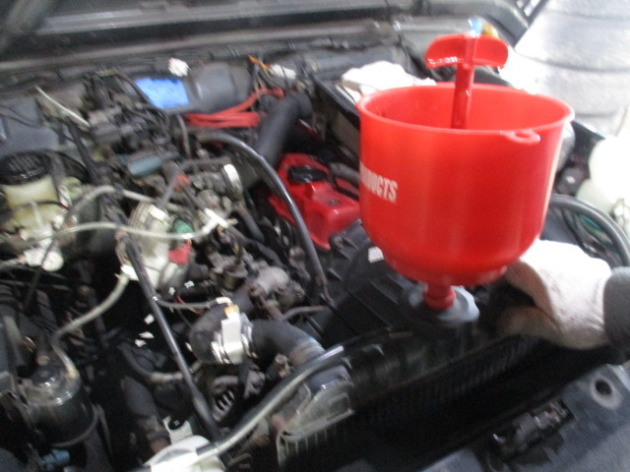

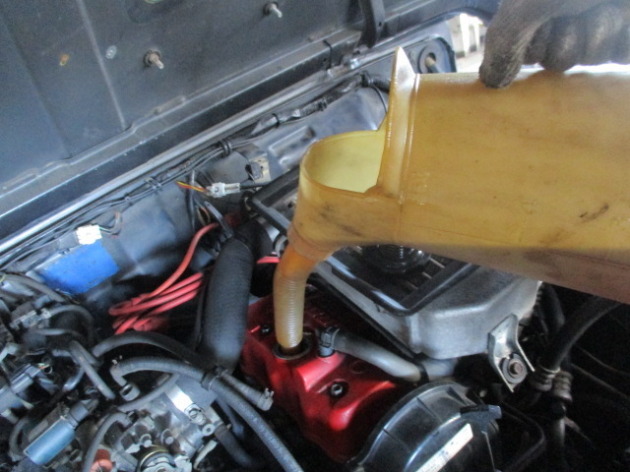

(エンジンオイルを入れ、クーラントを補充してエアー抜き)
IMG_6825

IMG_6845

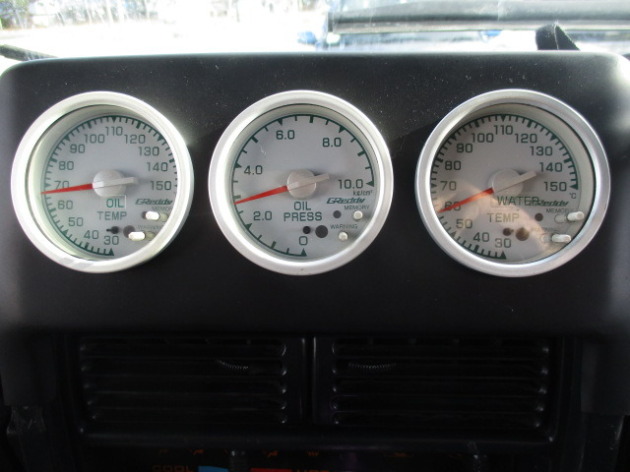

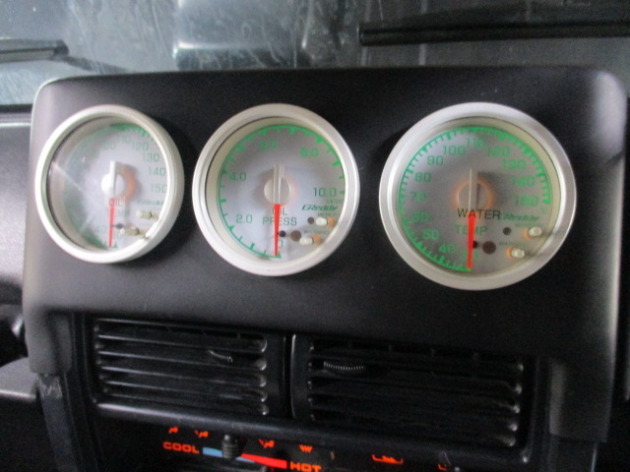

(作動確認)
IMG_6847

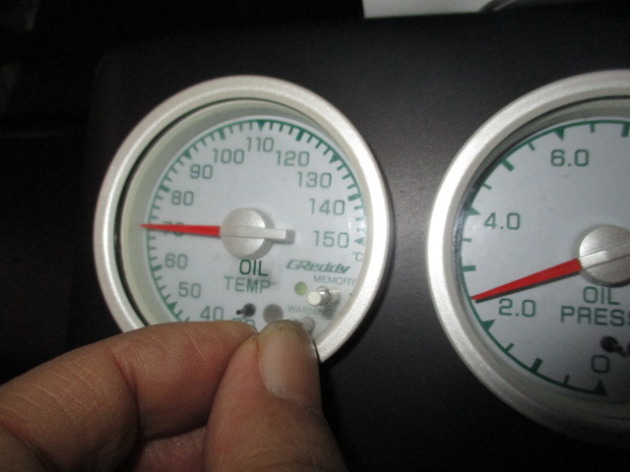

(ワーニング設定)
ワーニングランプ点滅は、油圧は2.5Kで水温と油温は105℃で点滅するように仮設定しておきました。
IMG_6841



これで、不安だった水温とオイルの管理ができますね。

この度は、ありがとうございました。
