CP9Aランエボのクラッチトラブル!まさかのバルクヘッド割れ(その3)スラストメタル?

2017年3月9日

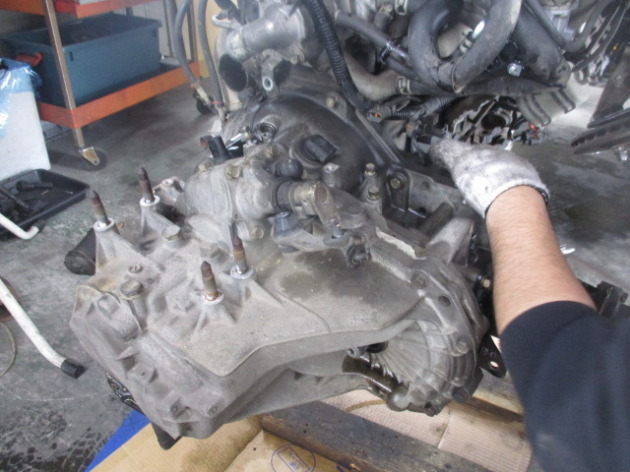

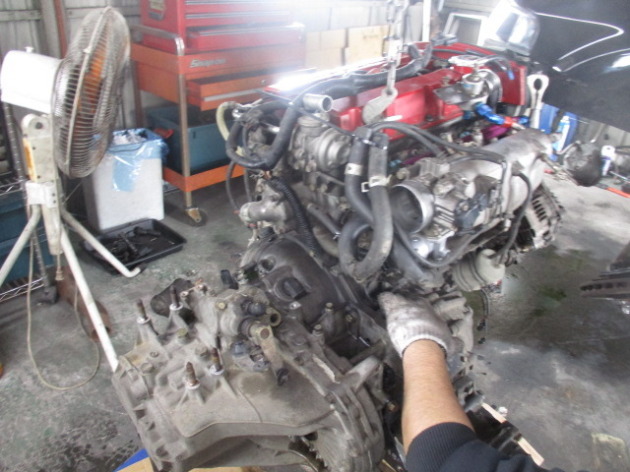

下ろしたエンジンからミッションを外し、クラッチ作動時の変な異音の点検をしました。

IMG_8191

IMG_8192

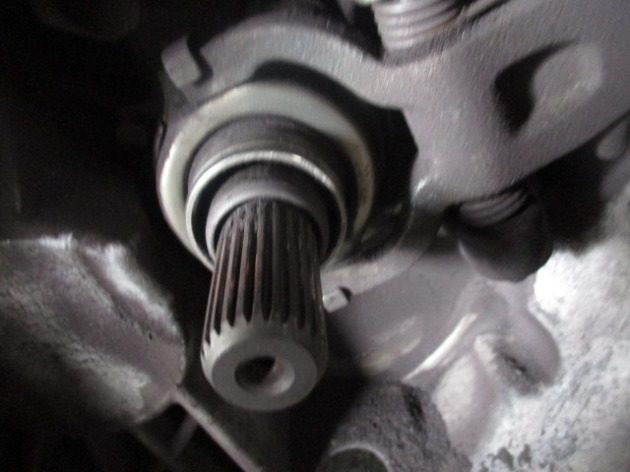

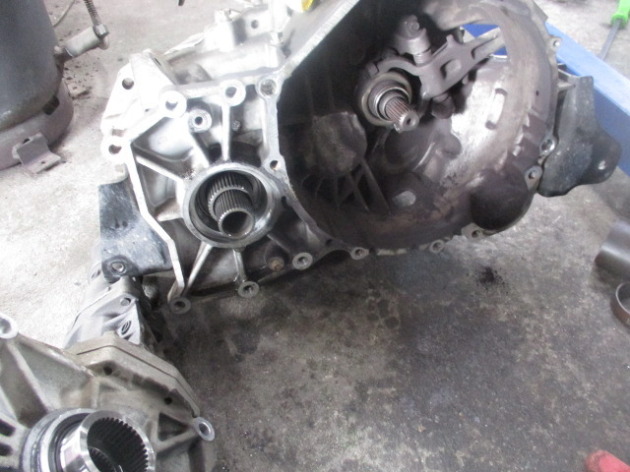

まず、ミッション側の点検。
IMG_8202

IMG_8204

フォークの作動、ベアリング共に異常なし。

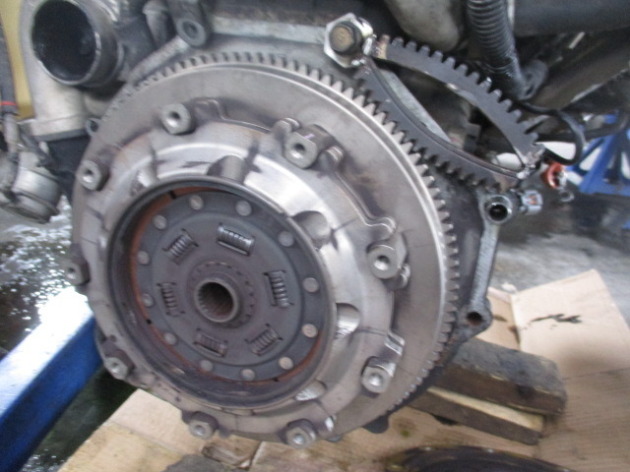

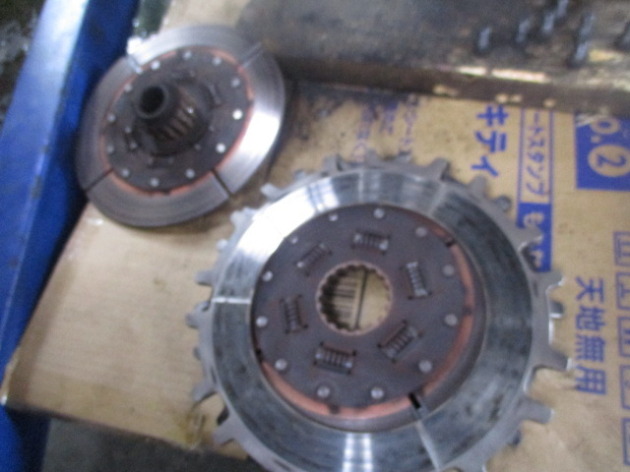

クラッチ本体の点検。
IMG_8203

IMG_8206

IMG_8207

こちらも、異常なし。

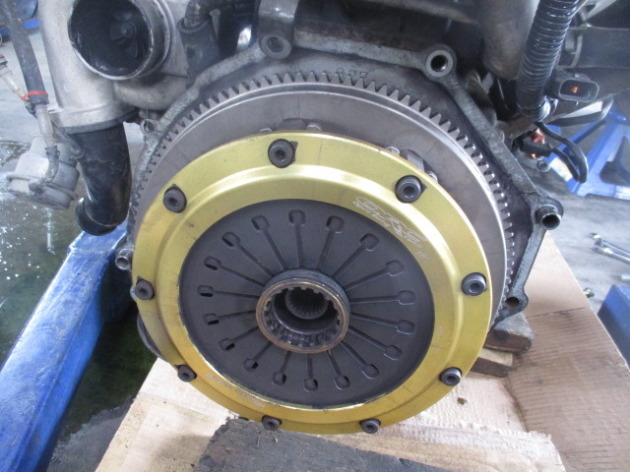

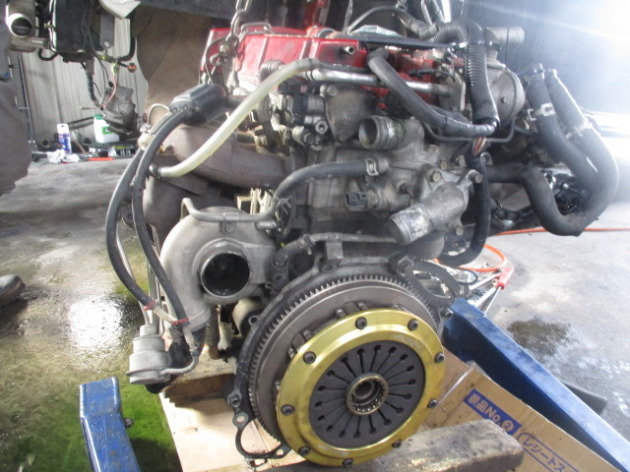

何が原因の異音だったんだろうと疑問を抱きつつ、とりあえずクラッチを組んで戻す。
IMG_8213



そしてエンジンクレーンで釣り上げて、移動のためクラッチを引っ張ったら・・・・クラッチ(クランク)が動いた?

ありえない現象に戸惑いつつ、もう一度引っ張ってみると、やっぱり動いた。

これって、スラストメタルが逝っちゃってる現象です。クラッチ作動時の異音はクランクの接触音でした。

IMG_8214

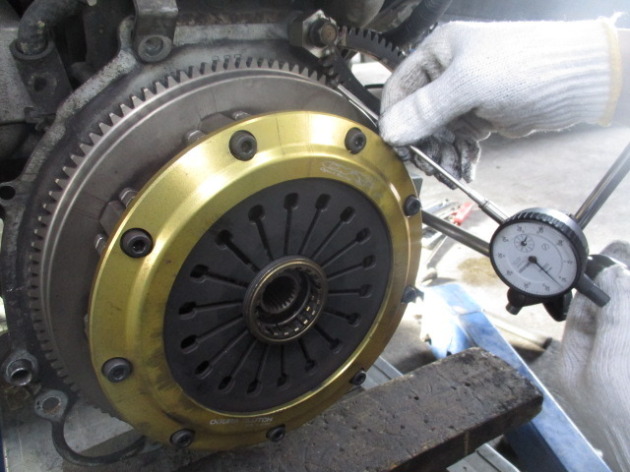

計測してみたら、1.3mm動いています。限界値より約1mm多く動いてることになります。

(注意)
マニュアル車でエンジンを始動する際、クラッチを踏んで始動すると油圧がかからない状態になりスラストメタルに負担がかかります。
強化クラッチを使用している車の場合は特に負担が大きく「スラストメタルが負ける」状態になります。車種を問わず、マニュアル車で強化クラッチを入れている方はクラッチを踏んで始動するのはやめましょう。(ランエボのⅣ以前は、特にスラストメタルトラブルが多いです)

とゆうことで、クランクがこれだけ動いているとブロック、メタル共にダメだと思われるので、オーバーホールより安上がりな「圧縮検査済みのリサイクルエンジン」にハイカム等パーツを移植して載せ換えることになりました。

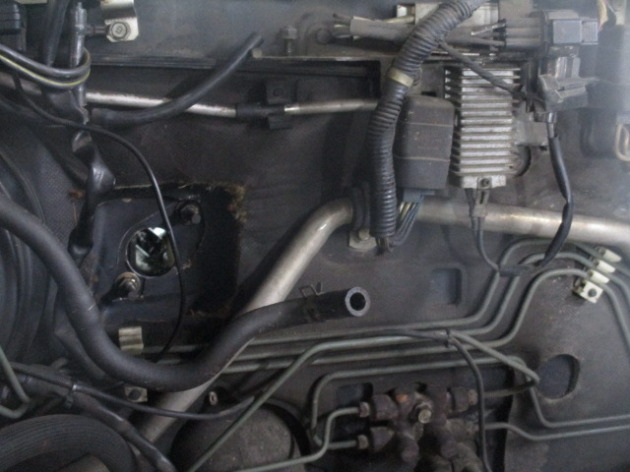

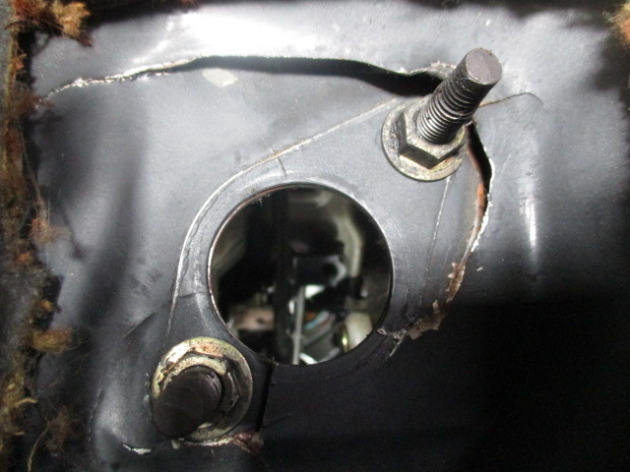

で、もう一方の作業、バルクヘッドの割れ修理ですが・・・・

IMG_8211

IMG_8212

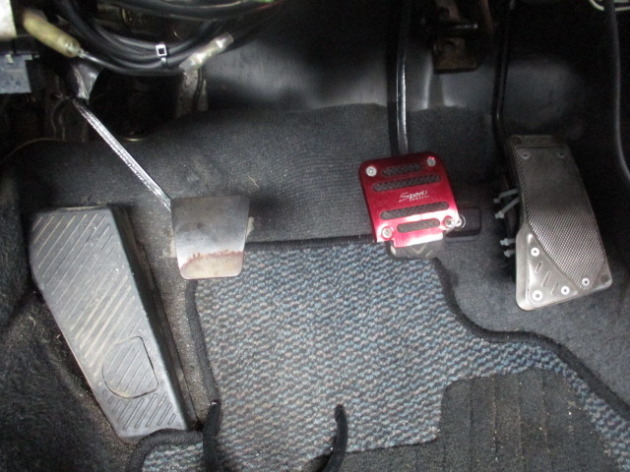

クラッチの位置が修正され、
IMG_8215

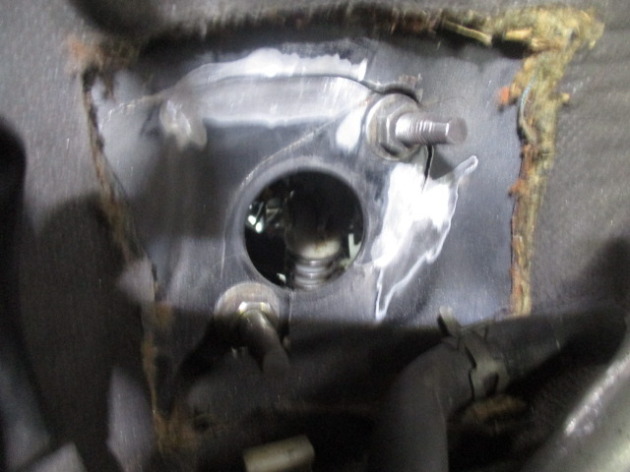

溶接の準備に入りました。
IMG_8216


つづく
