CP9Aランエボのクラッチトラブル!まさかのバルクヘッド割れ(その1)

2017年3月8日
CP9Aランエボのクラッチが振動と異音で入庫。

乗り込んでクラッチペダルを踏んでみると・・・・
IMG_8171

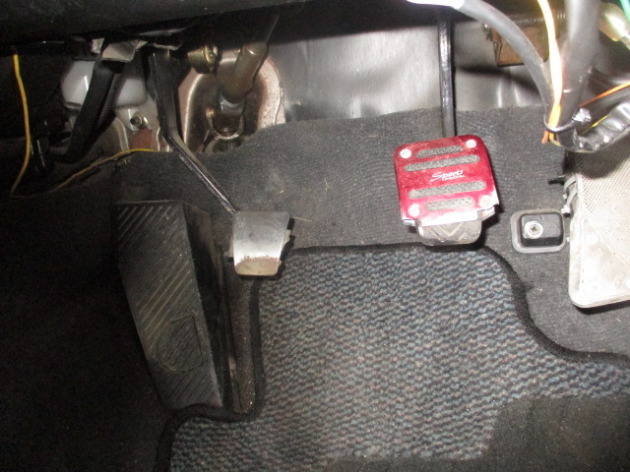

直ぐに異常に気が付きました。ペダルがやけに左側によっています。

エンジンをかけてクラッチを切ってみると、音もおかしい。

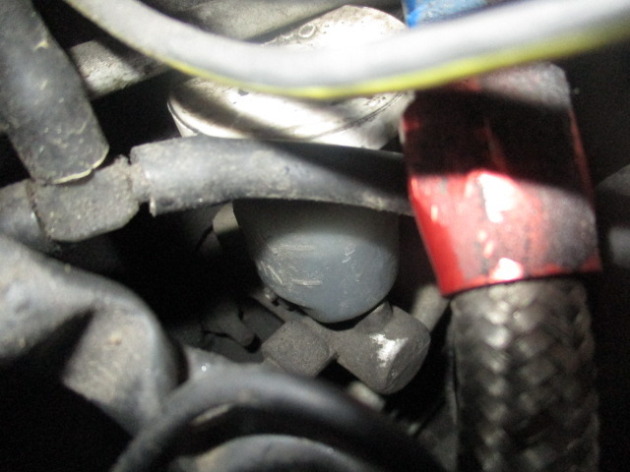

エンジンルームを開けてマスターシリンダーを見ながらクラッチを踏んでもらうと・・・・
IMG_8179

上下に異常に動く。

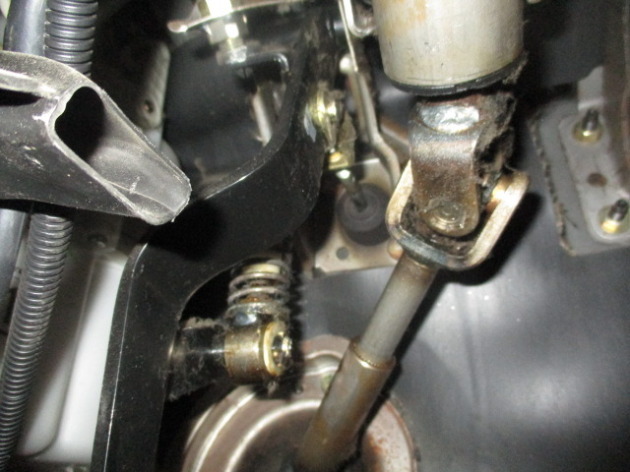

クラッチペダルのブラケット破損かと点検。
IMG_8174


ブラケットには破損は見当たらない。

まさかと思いバルクヘッド(エンジンルームと車内の仕切り壁)を確認してみたら・・・割れていました。

マスターシリンダーは、バルクヘッドにペダルブラケットと一緒にとまっているのでクラッチを踏むと上下に動いてしまうんです。

こうなるとクラッチの作動系にも支障が出ている可能性があるので、クラッチ系の点検も必要になります。

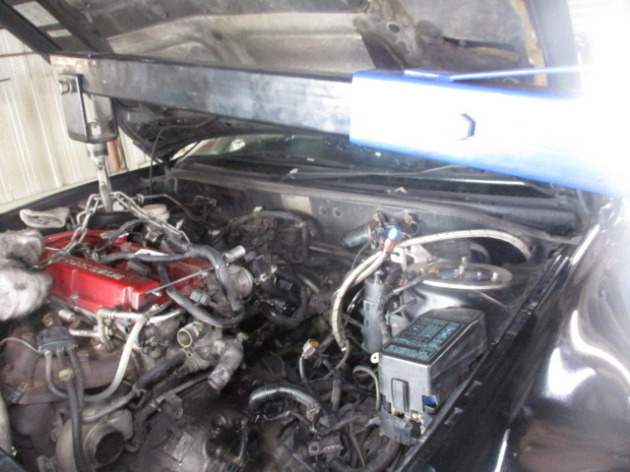

バルクヘッドの板金修理とクラッチの点検を考えるとエンジンを下しての作業がベスト。さっそくエンジンを下すことになりました。
IMG_8186


それにしても、バルクヘッドは錆びてもいないのに何故割れたのか?

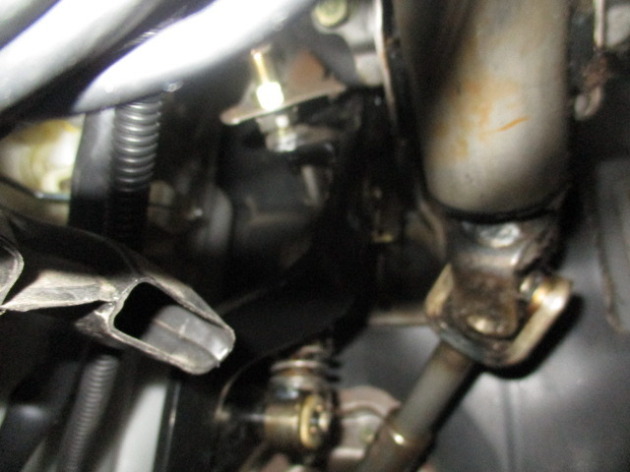

納得がいかず調べていくと、ペダルブラケットとステアリングシャフトをつなぐボルトがなくなっていました。
IMG_8176

(写真はには撮れませんがこの写真の上側です。)
ペダルブラケットとステアリングシャフトが離れると、クラッチペダルを踏む力が全てバルクヘッドにかかってしまいます。この車両は強化ツインプレートクラッチなので踏み込む力もノーマルクラッチ以上。その踏む力でバルクヘッドが割れてしまったんです。

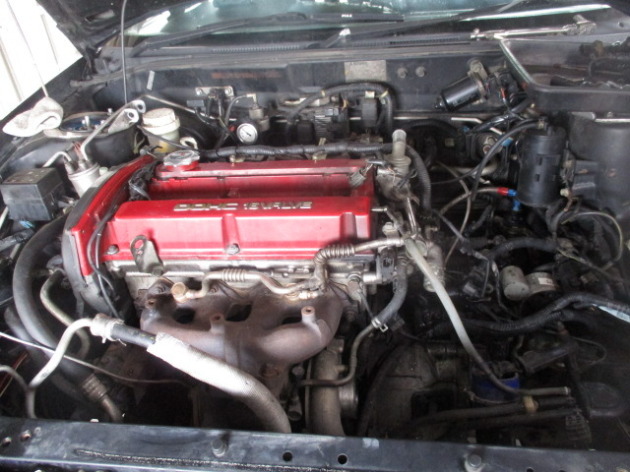

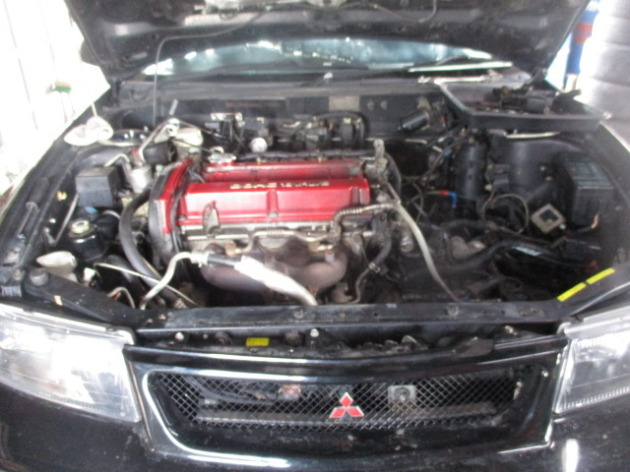

原因が分かったところで、エンジンおろします。
IMG_8185

IMG_8187
