JZX100マークⅡ2JZ改の排気漏れフロントパイプのワンオフ再製!

2017年7月13日

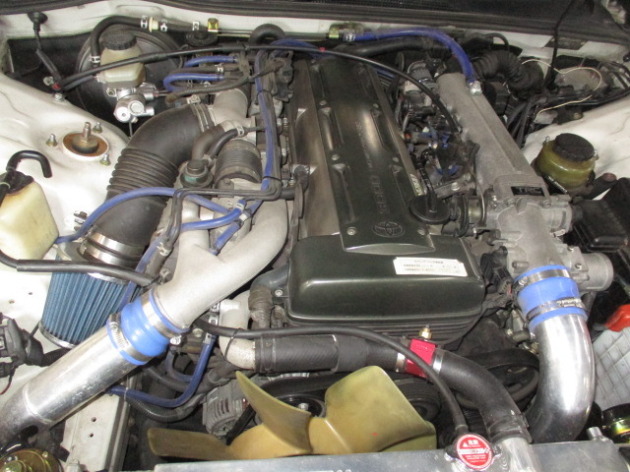

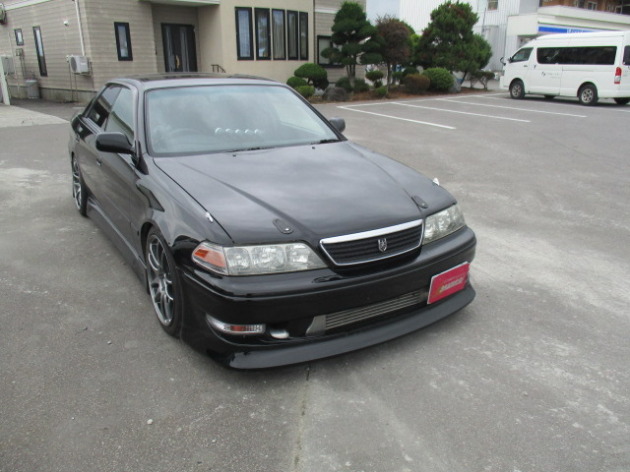

JZX100マークⅡ2JZ改のフロントパイプのワンオフ再製です。

IMG_9803

IMG_9804


IMG_9798

排気漏れ修理での入庫でした。

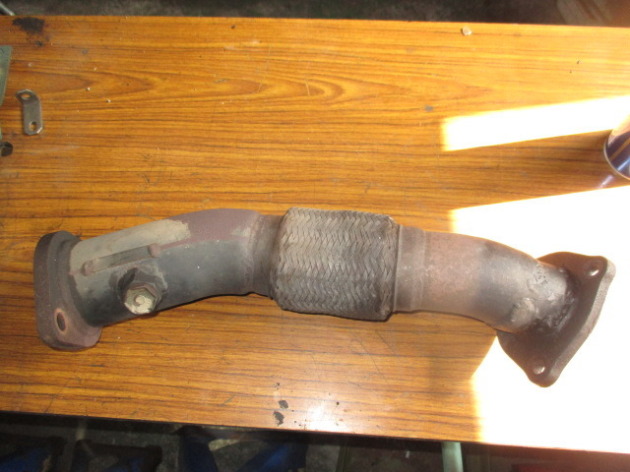

付いていたフロントパイプは社外品を加工したものです。
IMG_9801

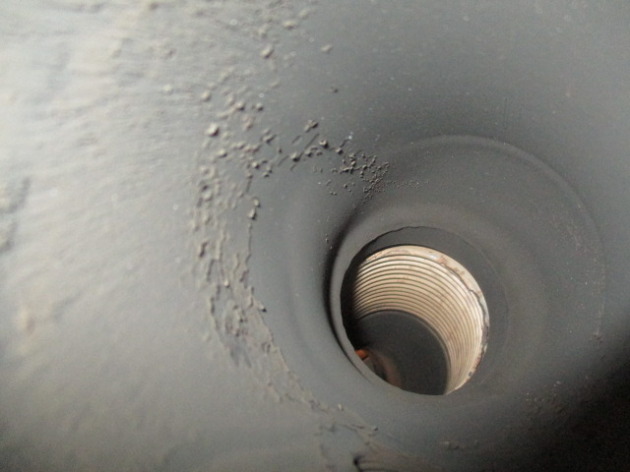

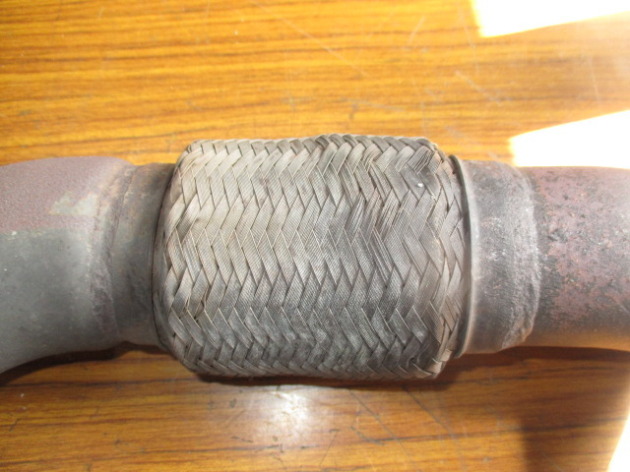

排気漏れは蛇腹部分から。
IMG_9799

IMG_9800

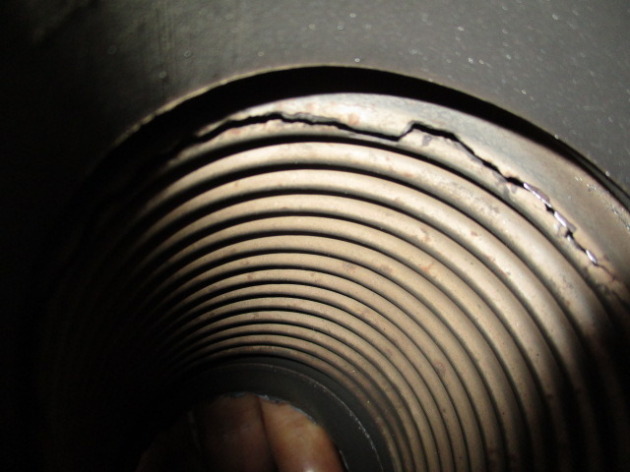

内部が割れていました。
IMG_9807

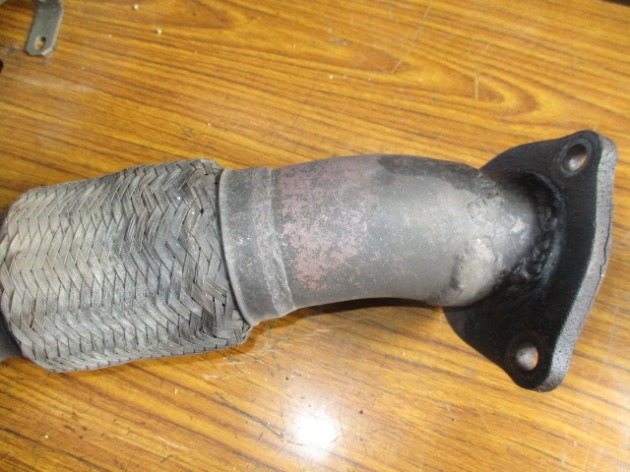

フランジなどは使えそう。蛇腹部分をパイプに変更してもいいのですが、この部分はマフラーの揺れを吸収する部分なので、後々タービン側に支障が出てきます。

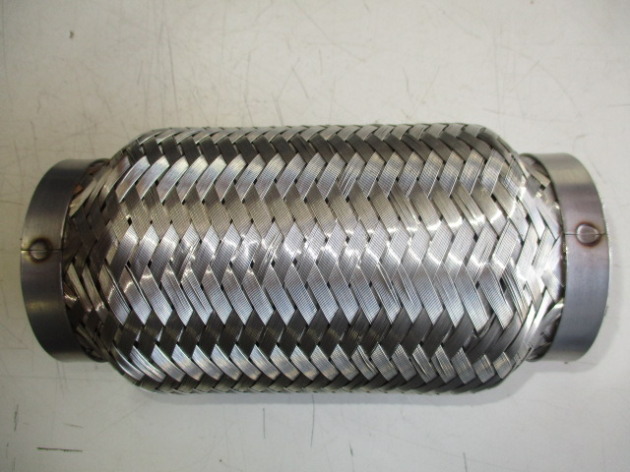

そこで、オートスタッフ製の蛇腹を使い再製することにしました。

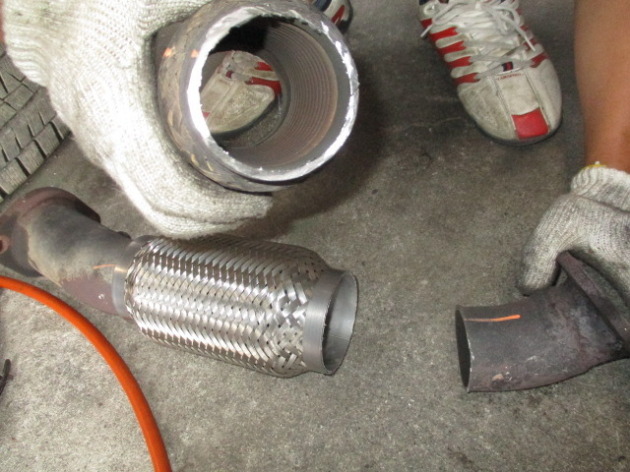

IMG_9796

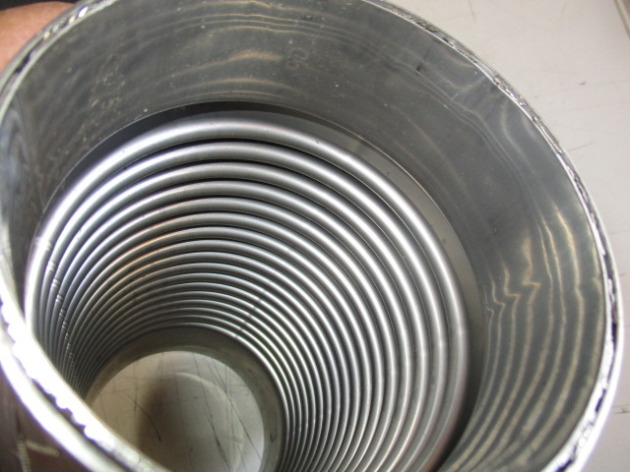

75パイの蛇腹なので、蛇腹径が前より太くなります。
IMG_9797

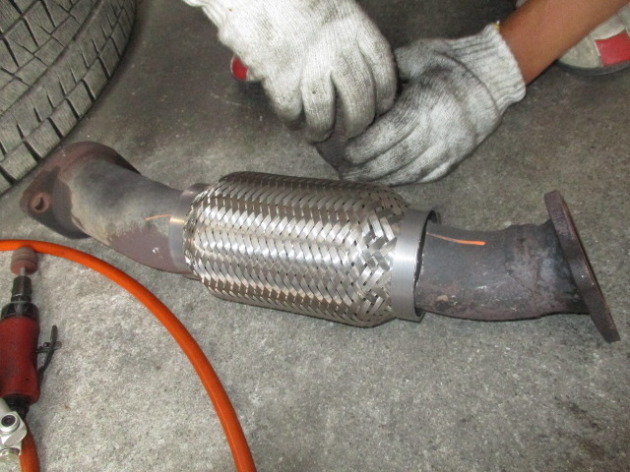

脱着を繰り返し、形状を設定。
IMG_9802

IMG_9805

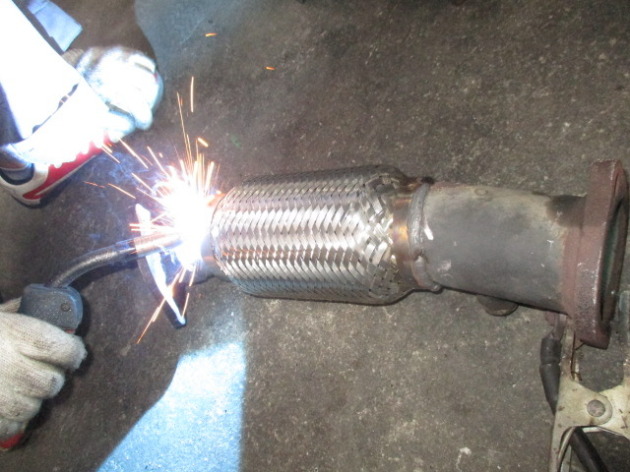

溶接作業。
IMG_9810

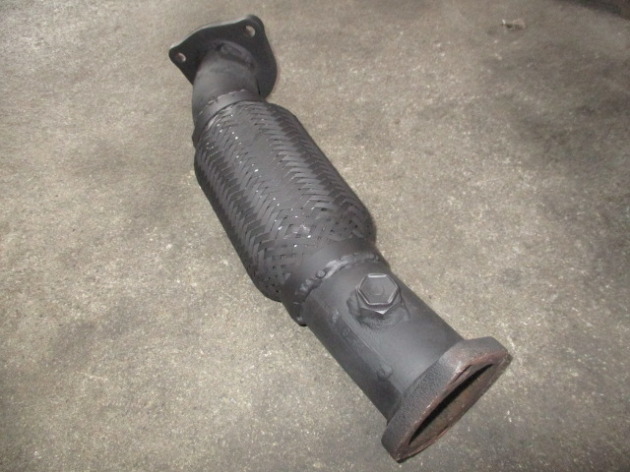

完成です。
IMG_9811

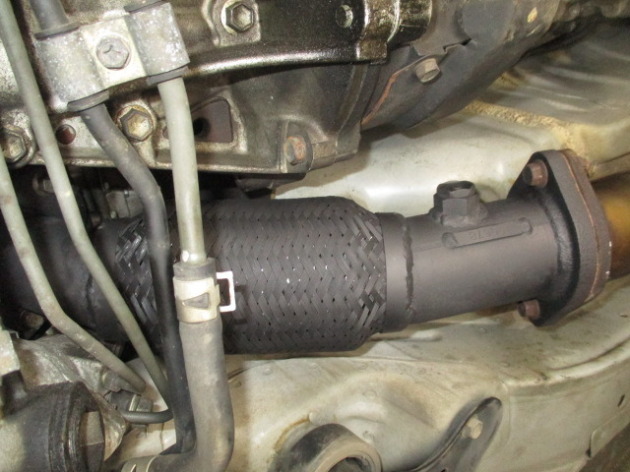

取付け、排気漏れ点検。
IMG_9812

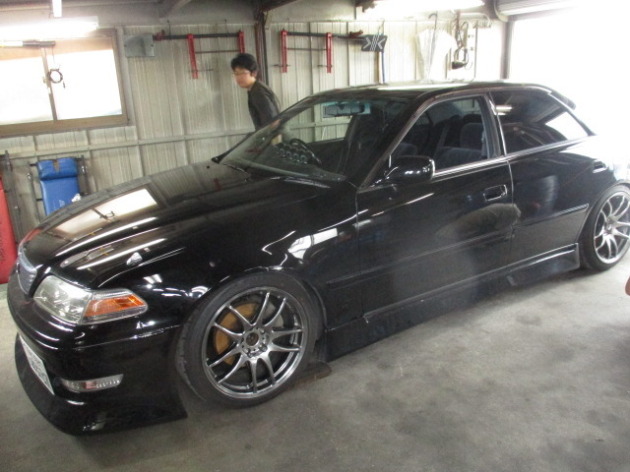

作業完了です。
IMG_3428

このたびはありがとうございました。
