FJクルーザーに持込みのオープニング機能付テールランプを取付け
2022年12月19日

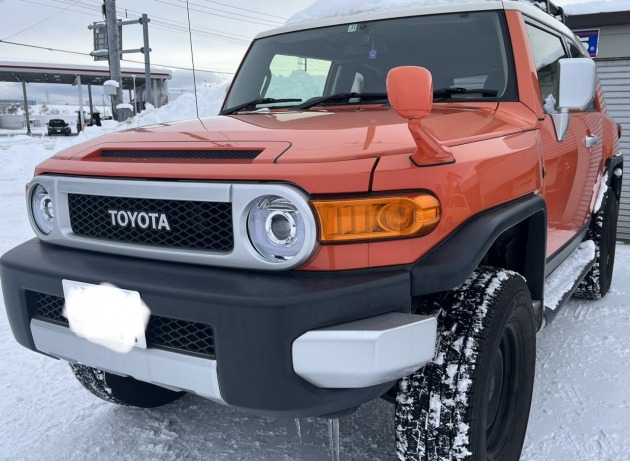

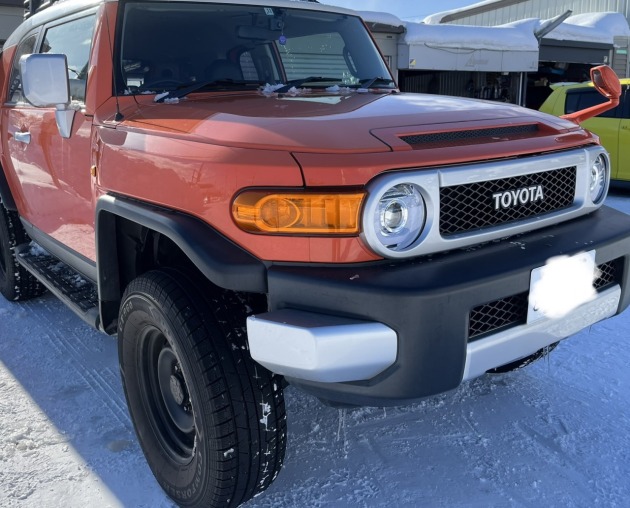

トヨタFJクルーザーに持ち込みパーツの社外テールランプを取り付けご依頼で入庫頂きました。

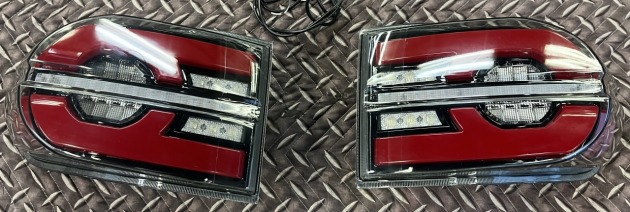

オーナー様がネット購入した社外テールランプを確認します。
オープニングセレモニー機能とシーケンシャルウインカー付きのテールランプです。
ネットの購入ページにはカプラーオンで接続とは書いてありましたが、説明書的な物は勿論ありません。

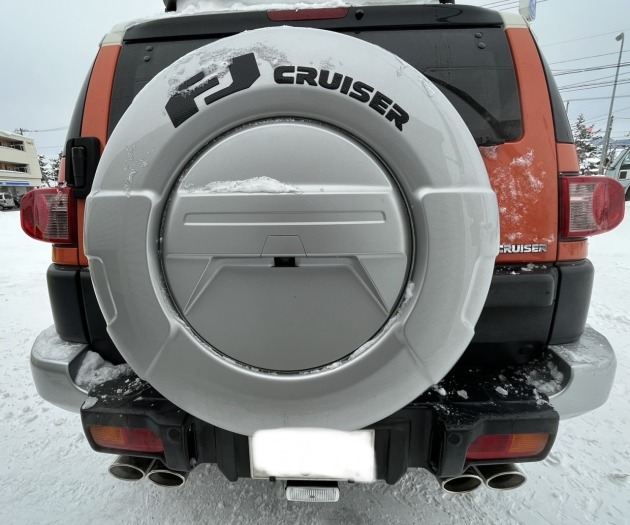

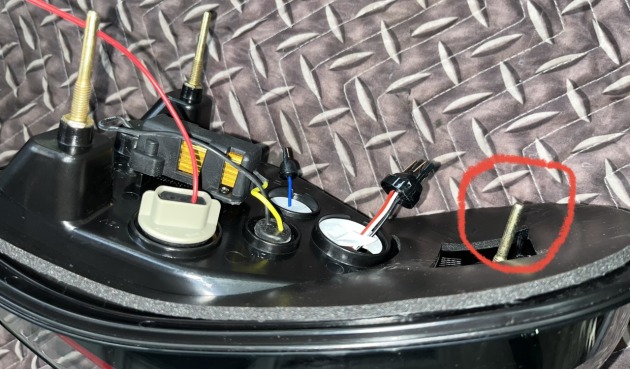

純正テールランプの形状はこのような感じです。
先ずは純正テールランプを取り外します。狭い箇所からアクセスします。

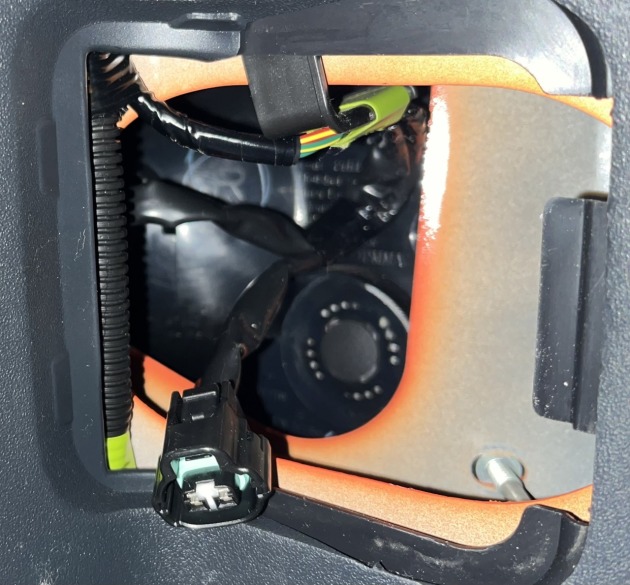

カプラーとナット2個は取れましたが、あと一箇所にアクセスできません。

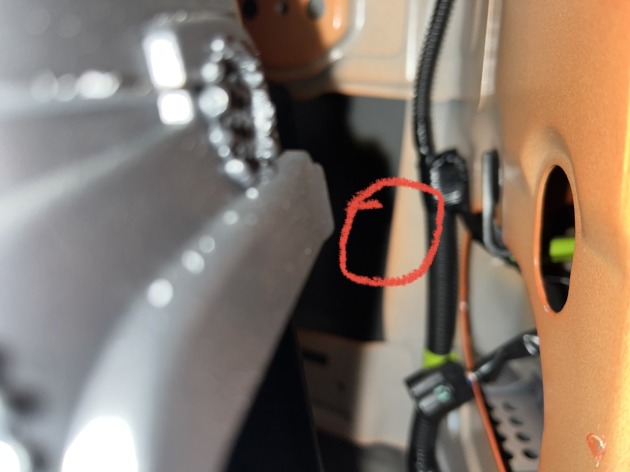

あと一箇所は角の方にあります。
ガイドが付いているのでロングソケットで緩めます。

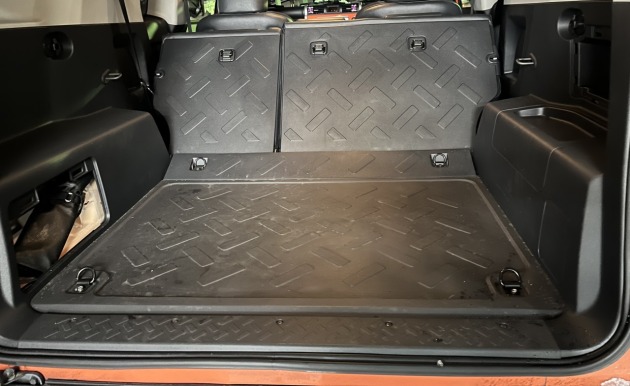

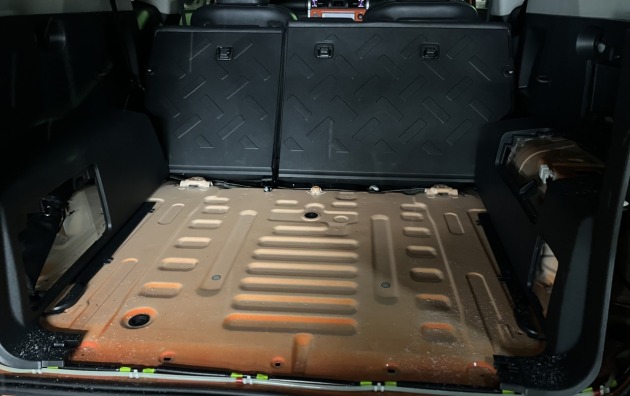

工具も手も入らないので、内装をバラして作業します。

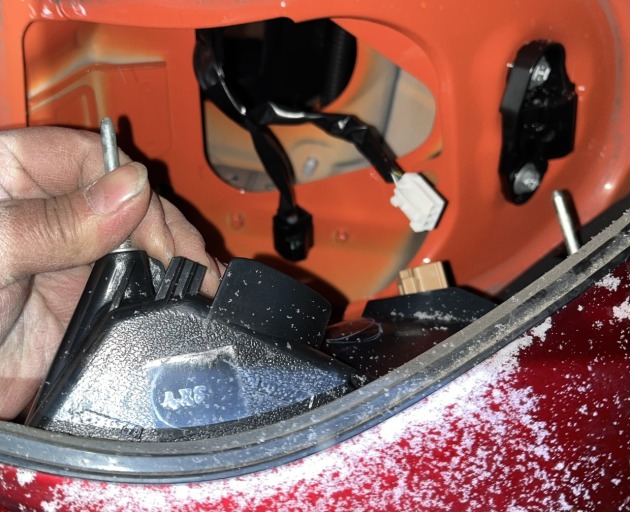

ようやく純正テールランプを取り外せました。正直もう少し簡単だと思っていたので少しなめていました。
次に、社外テールランプを取り付ける為の配線作業を行います。

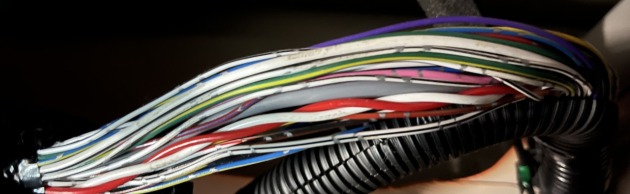

今回はリアバンパーのウインカーを活かしますので、左側のゲルチューブ配線の束からウインカー配線を取ります。

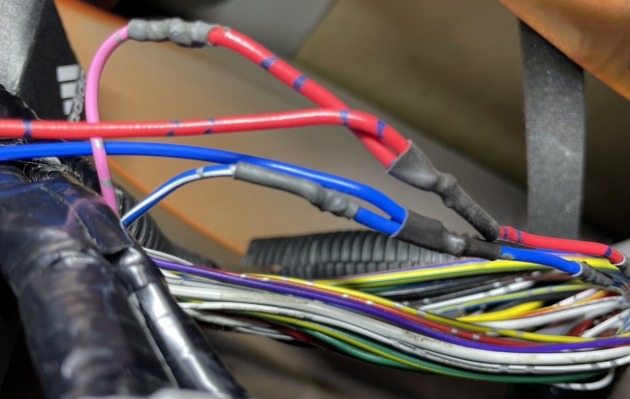

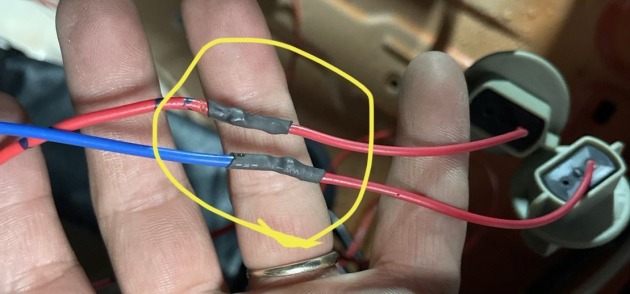

ウインカー配線を分岐させて半田付けします。
そして収縮チューブで保護します。

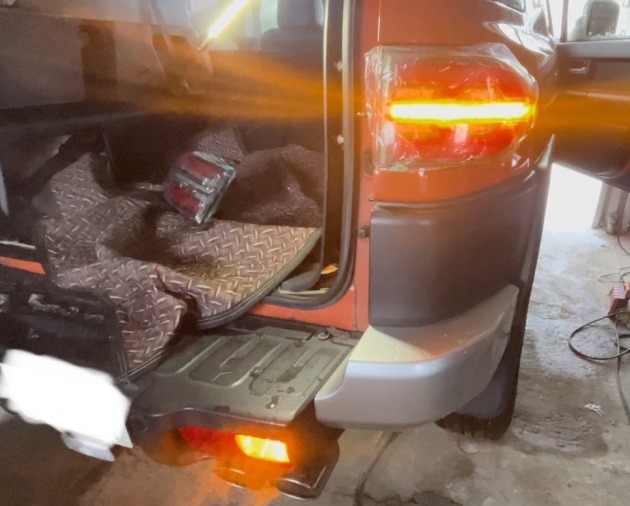

左右ウインカーの配線が完了したので、社外テールランプを仮付けして点灯確認します。
ちなみに、バックランプはナンバー下に移動済みなので繋げていません。

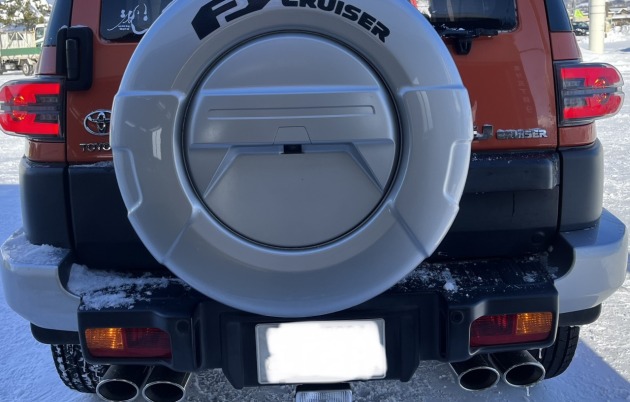

点灯OKでしたので、本付けして、バラした内装も元に戻します。

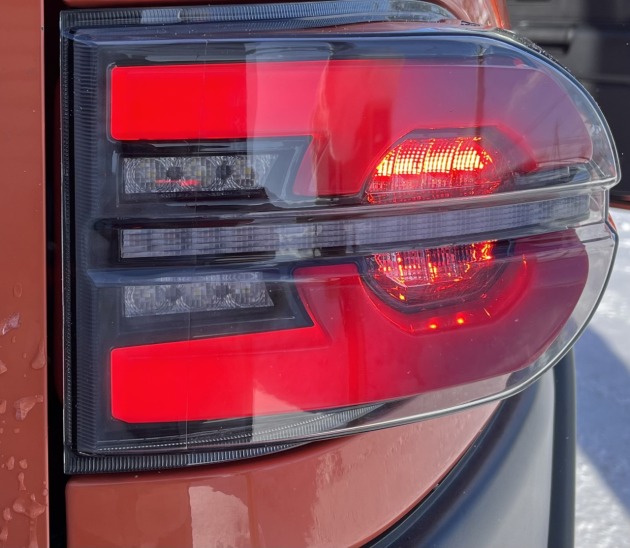

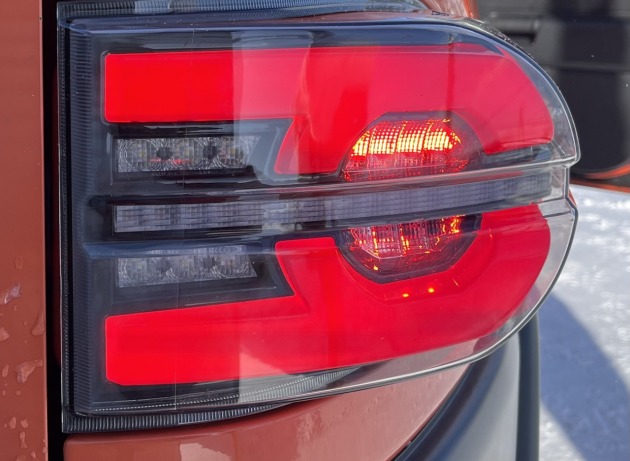

ライト点灯時、光が流れるオープニングセレモニーが始まります。
左右に光が流れてから点灯します。
テールランプに抵抗が付いているのでハイフラも起きません。
この度はありがとうございました。
