マニュアル車ヤリスに持込メーター取付(メーカー不明品は本体不良)
2024年4月4日

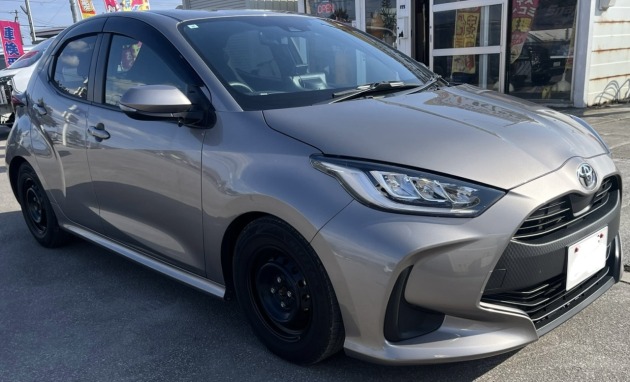

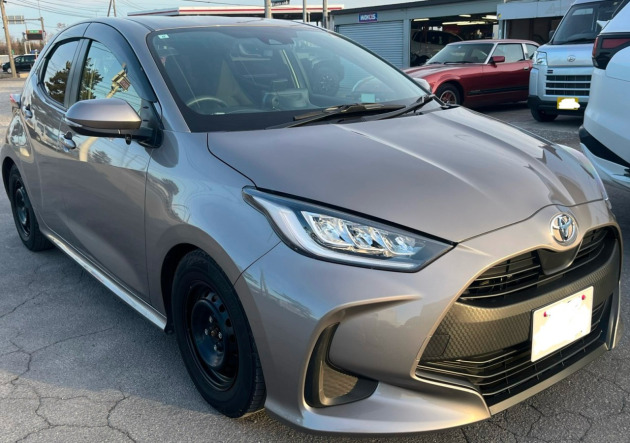

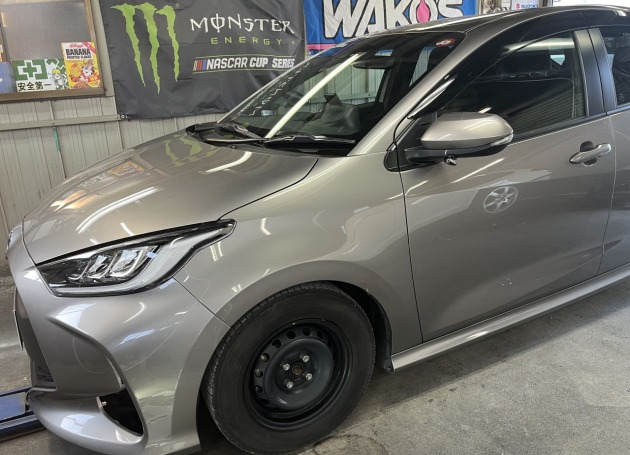

マニュアル車のトヨタヤリスに持ち込み追加メーター取り付けご依頼を頂きました。

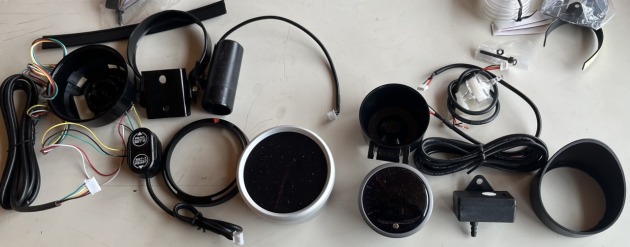

持ち込みの追加メーターは「オートゲージのバキューム計」と「汎用のメーター」で、共に新品です。

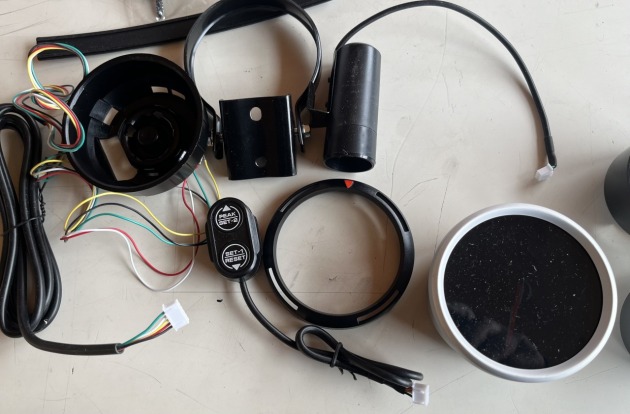

「汎用のメーター」は、シフトランプ付きでカラーチェンジ出来る「メーカー不明のタコメーター」になります。
予め『取り付けにあたっては、持ち込み品という事も有り、商品の保証ができない』事をお伝えし、ご来店頂きました。
早速、取り付け作業を開始します。

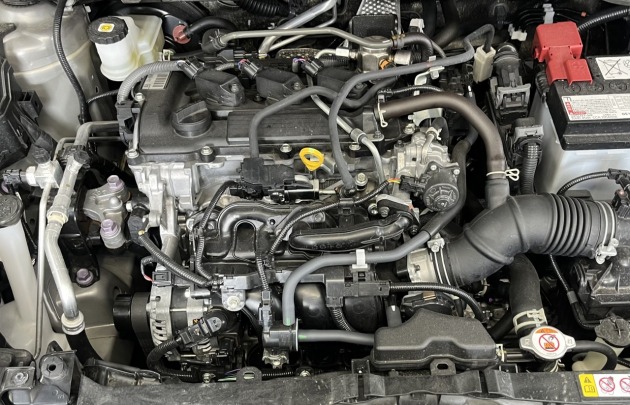

先ずはタコメーターの回転信号を探しますが、今回はCAN通信という事も有りイグニッションコイルから回転信号を取ります。

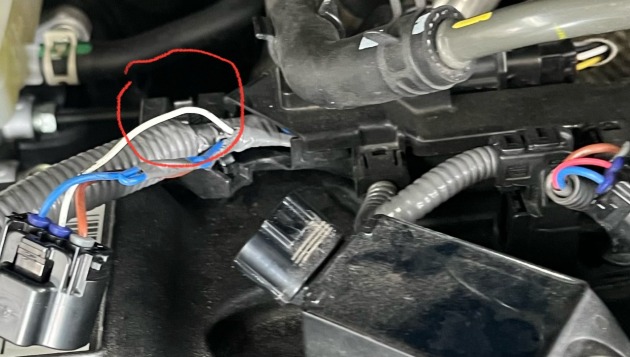

1番の白い配線（※下画像の赤丸印をつけた線）から回転信号をもらいます。

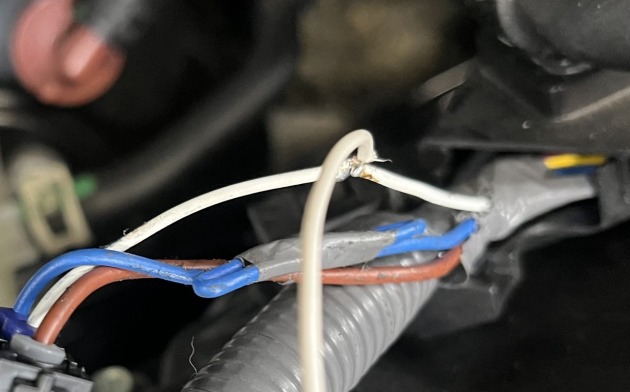

回転信号線を接続して、半田付けにて保護します。

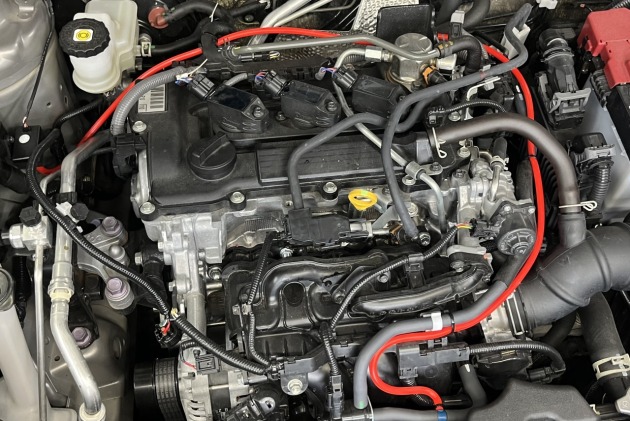

続いてバキューム計のホースは負圧のホースをカットして繋ぎます。オートゲージ付属品のホースは使わずにシリコンホースを使用しました。
そしてセンサーの配線を室内側に通して、カーオーディオの裏側から電源を取ります。
仮組みして動作確認します。エンジンを始動して動作確認すると、「オートゲージのバキューム計」は何も問題無く動作しましたが・・・「メーカー不明のタコメーター」は、オープニングセレモニーはするものの、肝心の回転が上がりません。。。

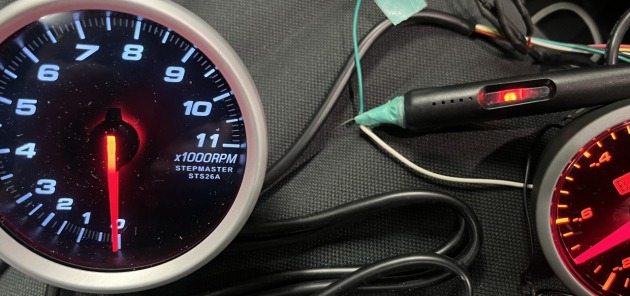

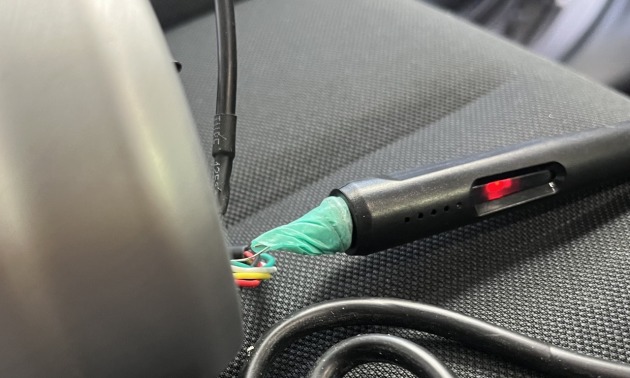

テスターでチェックすると回転に合わせて点滅しますが・・・メーター裏側にテスターを当てると反応無しで、設定気筒を変えても反応しませんでした。
「メーカー不明のタコメーター」は残念ながらメーター本体の不良と判断しまして、オーナー様にご説明して今回は取り付け見送りとなりました。返品や交換も対応していない商品だったようです。

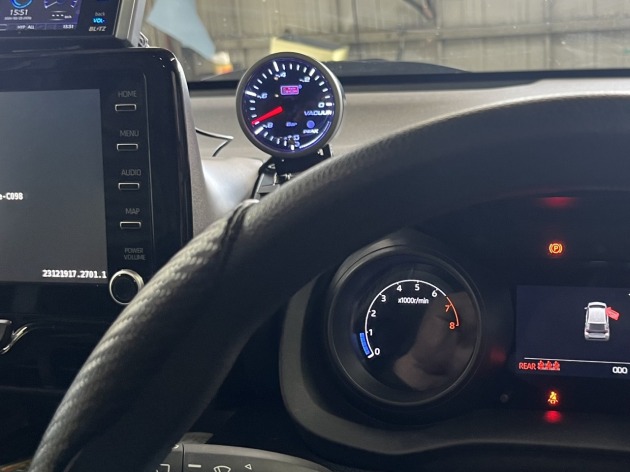

今回はバキューム計のみの取り付けで作業完了です。タコメーターは別の商品でリベンジ願います。
この度はありがとうございました。
