マークXに持ち込みトヨタ純正品のリバース連動ミラーを取り付け

2025年5月30日

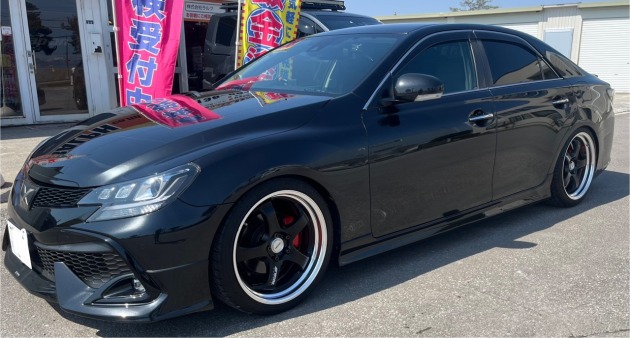

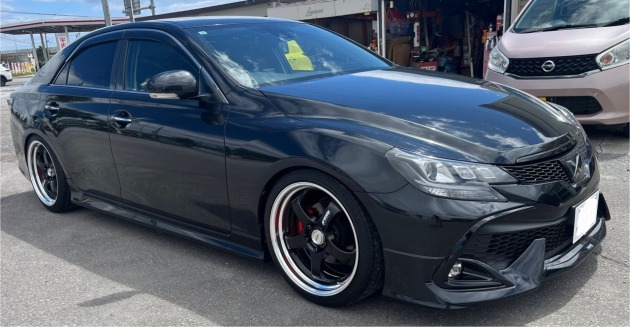

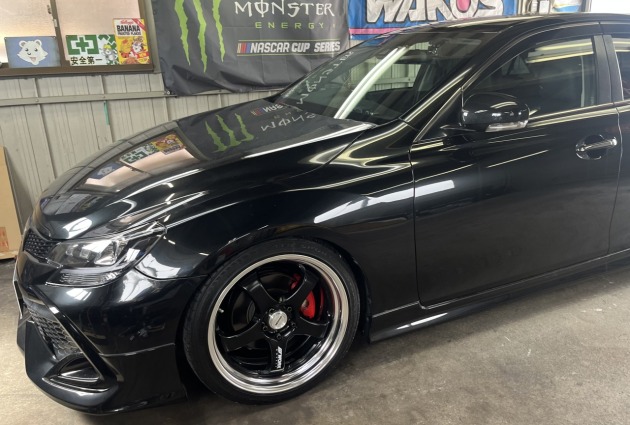

トヨタ130系マークXに持ち込みパーツ取り付けのご依頼を頂き入庫しました。

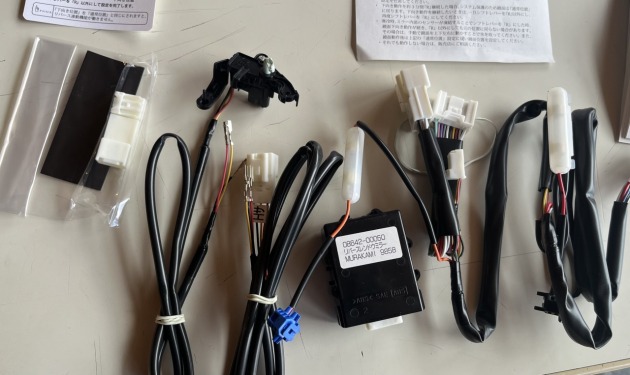

持ち込みパーツは、トヨタ純正品のリバース連動ミラーです。



こちらのパーツは、リバースに入れると左側のミラーが下降する為の配線キットとなります。

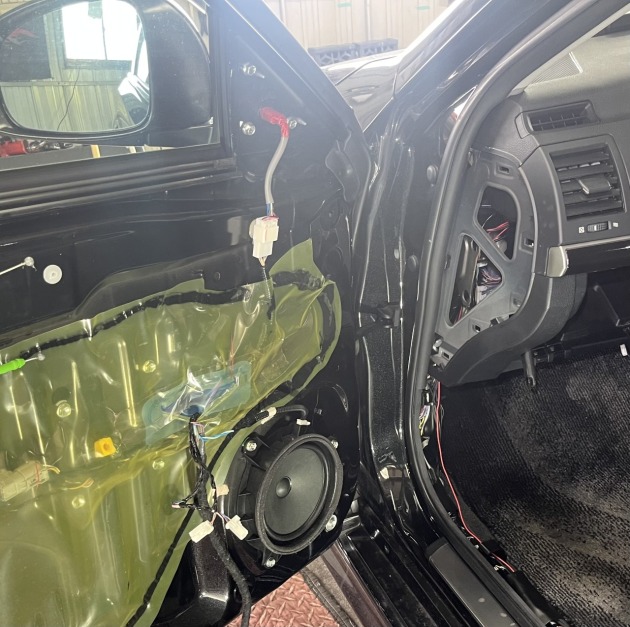

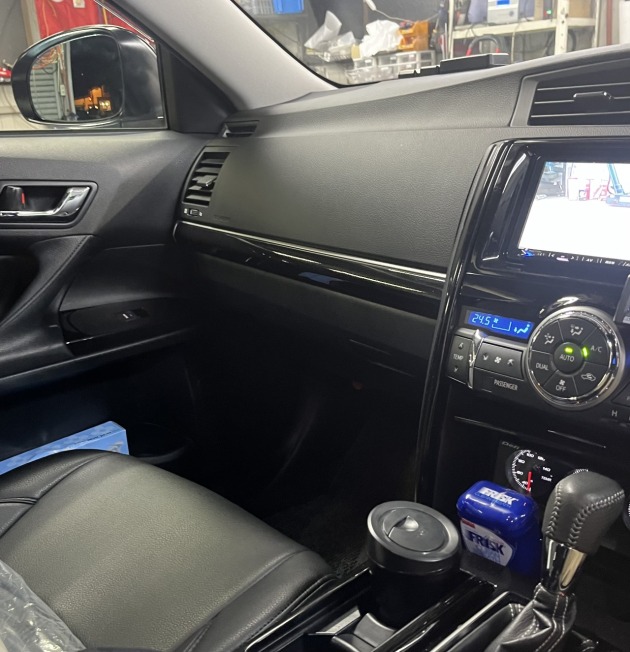

左側のドアパネル、助手席側足元のパネルを外します。

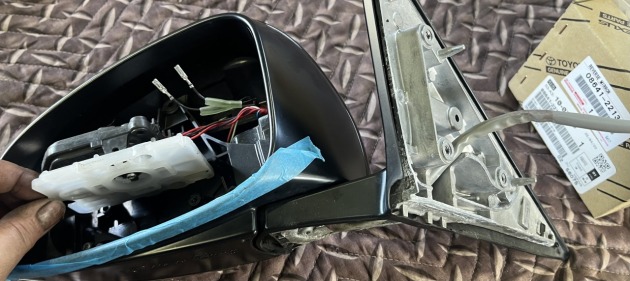

ドアミラー本体を外して、ミラーレンズも分解します。

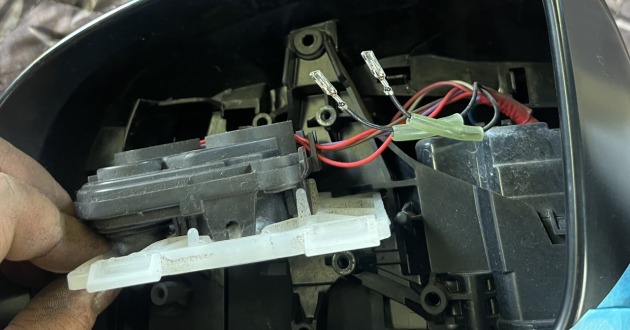

リバース連動ミラーの配線を通して内部に入れます。

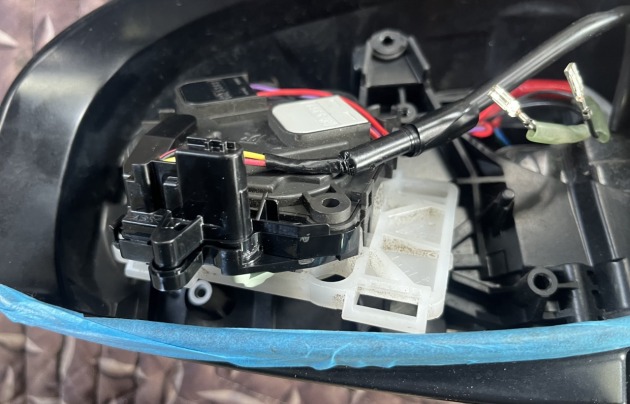

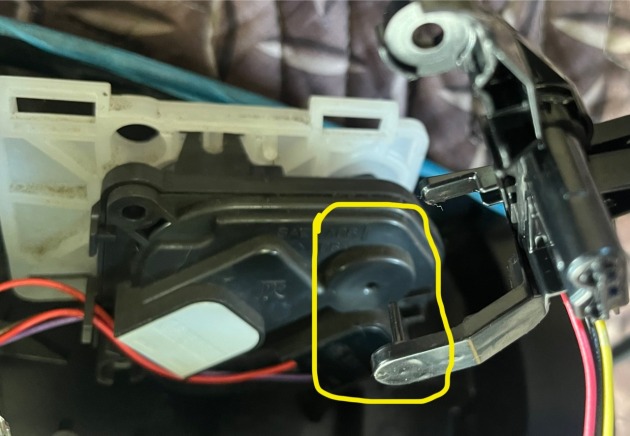

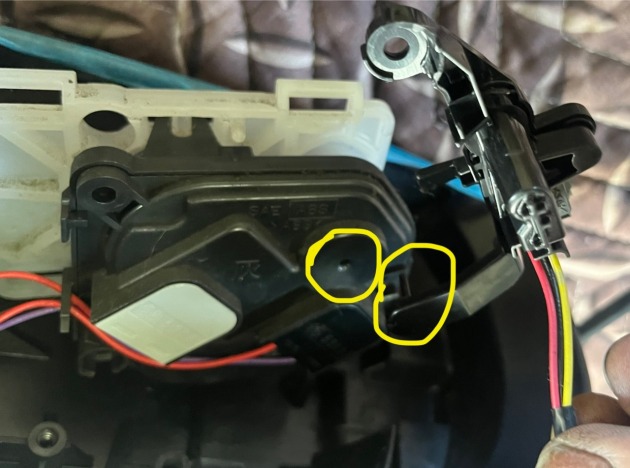

リバース連動ミラーの駆動ユニットを取り付けします。





コネクタを組み付けて配線をまとめます。



ドアミラーを戻し配線をドア側に通します。

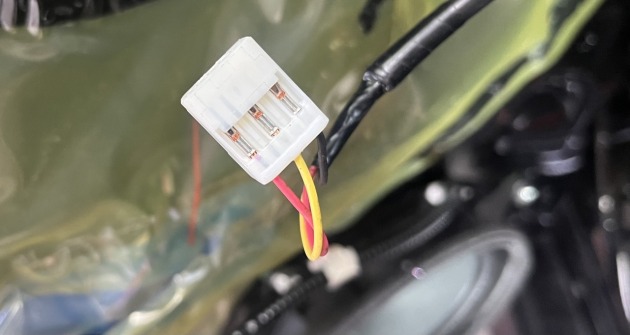

コネクタを組み付けて別のユニットに接続し、ドア側から車体側へ配線を通します。

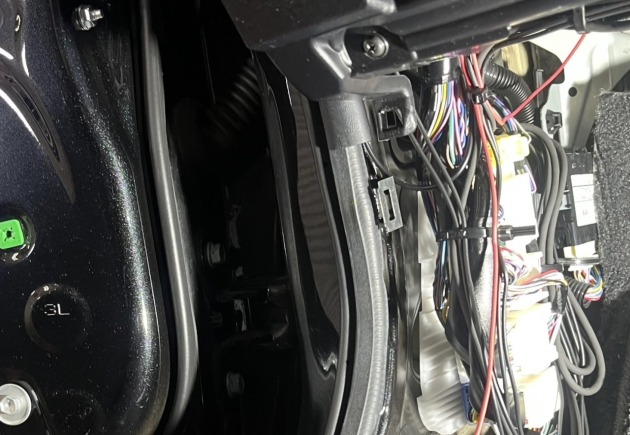

助手席側足元のハーネスにコネクタを割り込ませ配線します。

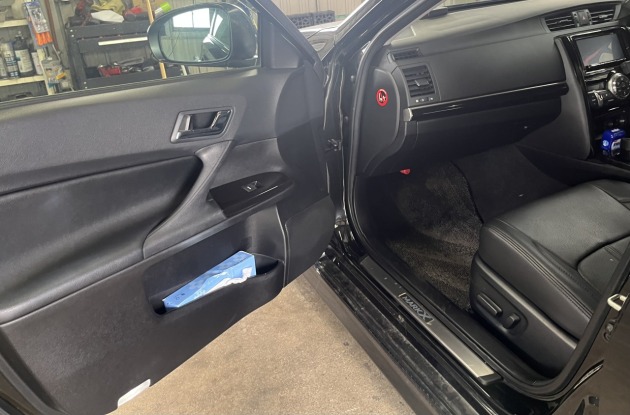

動作確認後、ドアパネル他を元に戻して作業完了です。

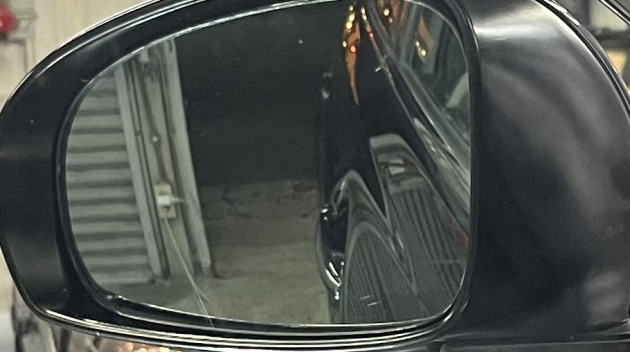

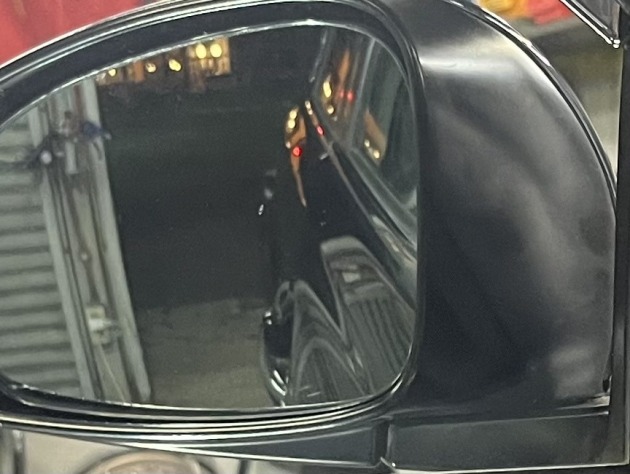

シフトをリバースに入れると左ミラーが下降します。



障害物や車止め等々を確認しやすくなります。

シフトを戻すと元の状態に戻ります。



この度はありがとうございました。
