ショベルバケットカップを製作する型枠に興味のある方のためにまとめてみました。

製品を製作する石膏型枠を用意します。これは使用して行くと少しずつ摩耗し形状や寸法が変化していくことから300〜350個毎に新たな製作型を作ります。

一つのカップで8つの型に分かれます。この内6つは本体部分で2つは取っ手の部分になっており個別に作り、後から合体させます。

【全景】
IMG_3445

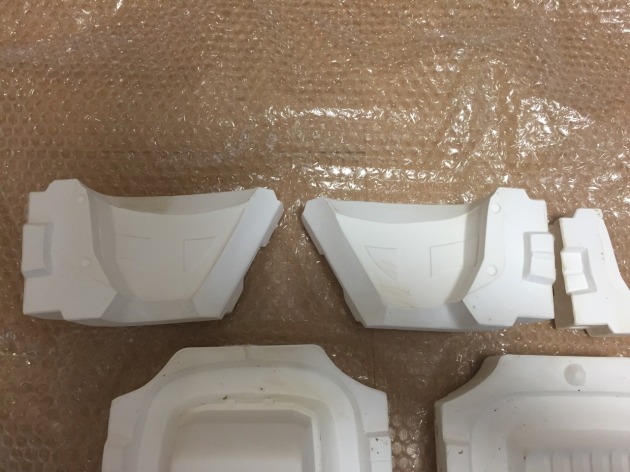

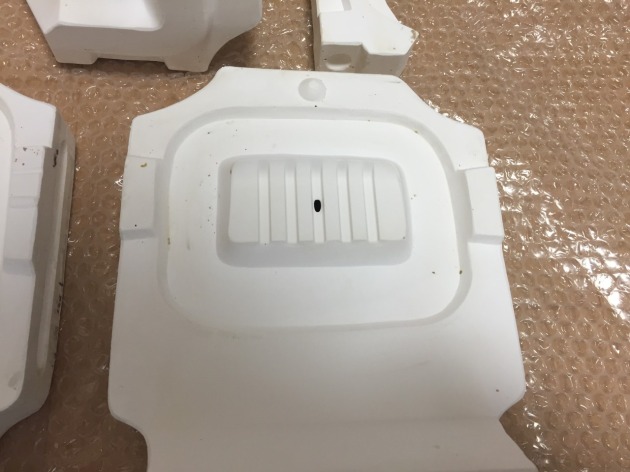

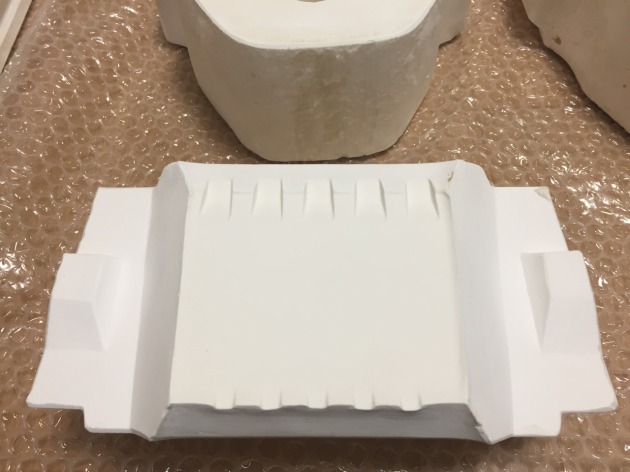

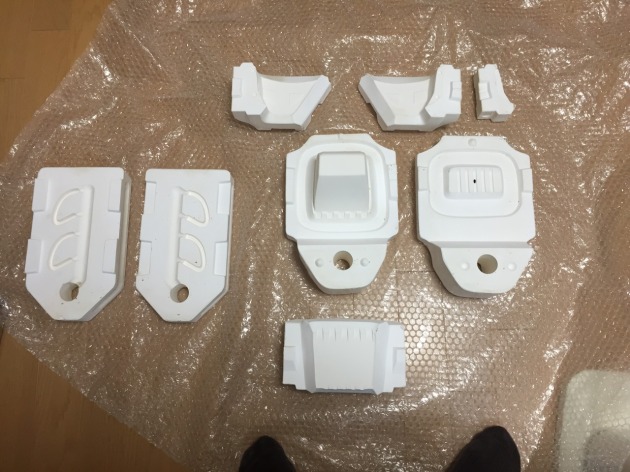

本体の各パーツ(6つ)です。
IMG_3447
IMG_3448
IMG_3449
IMG_3450

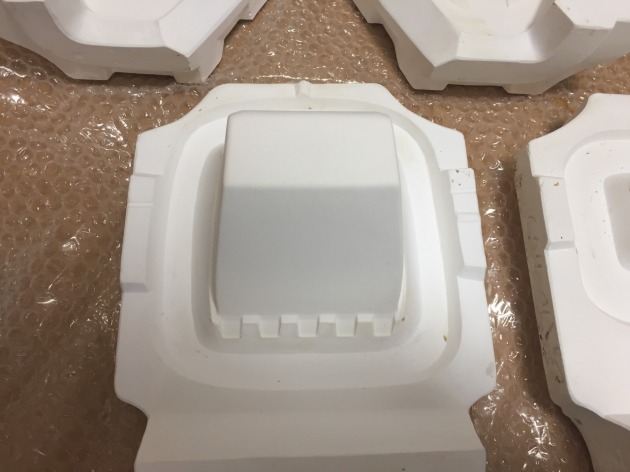

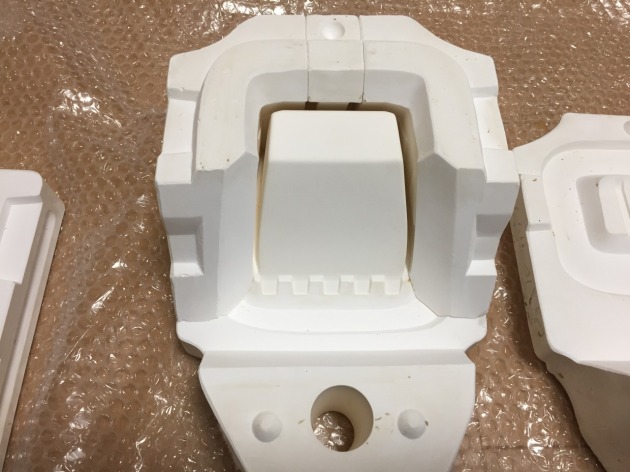

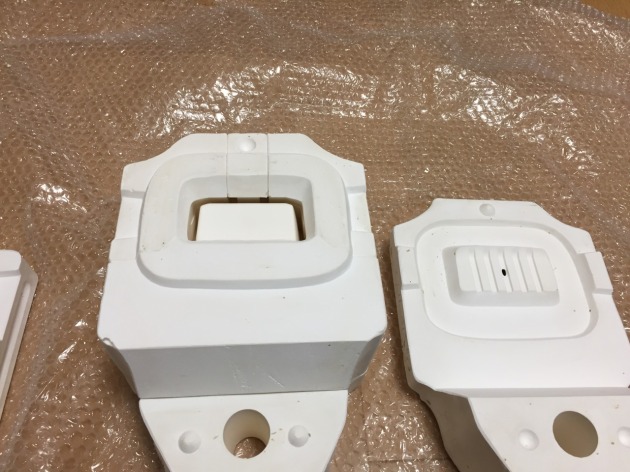

これを組み合わせます。


IMG_3452


IMG_3453

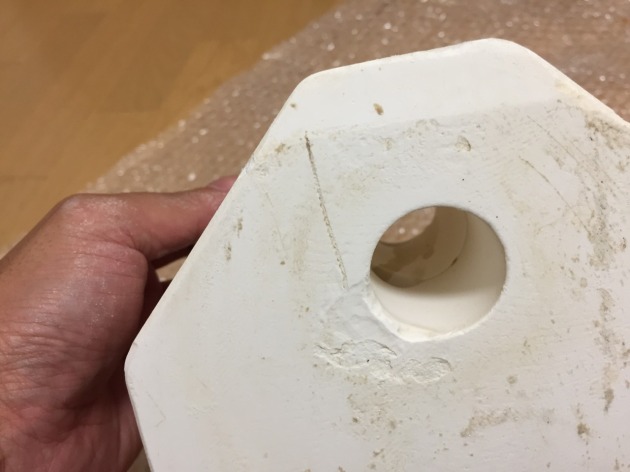

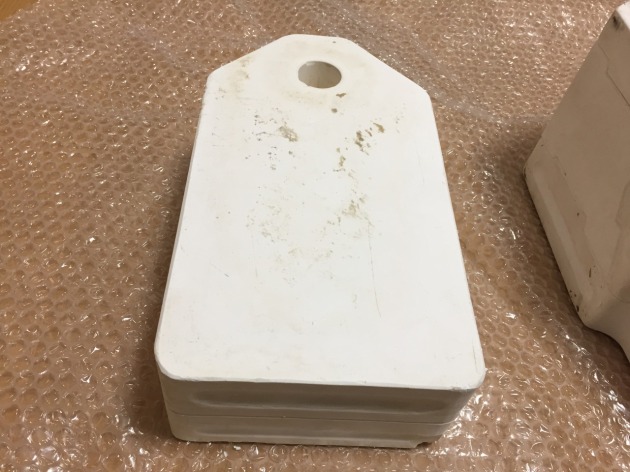

③蓋を閉めます
IMG_3454

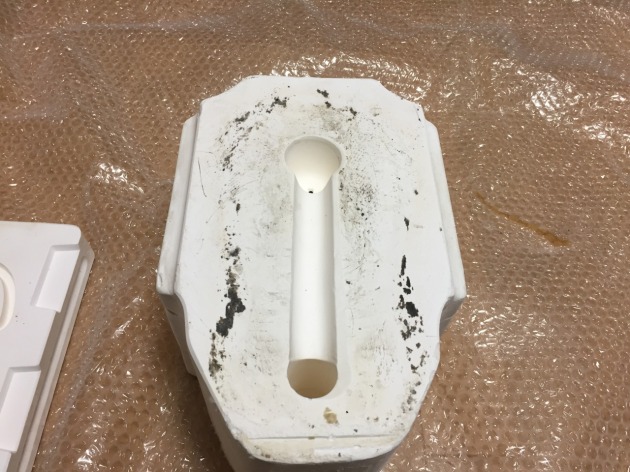

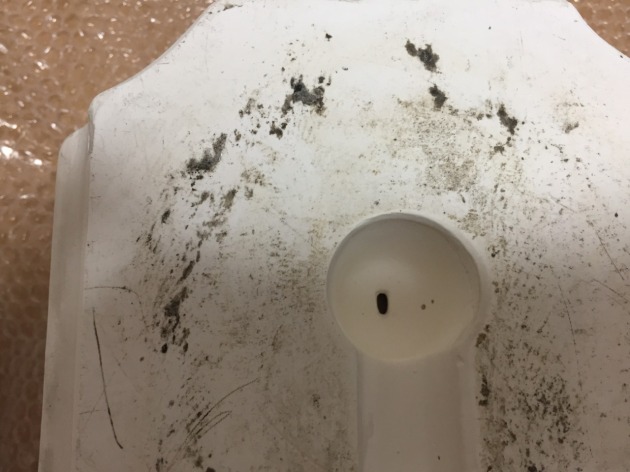

④ここの穴からカップとなる材料を流し込みます
IMG_3455

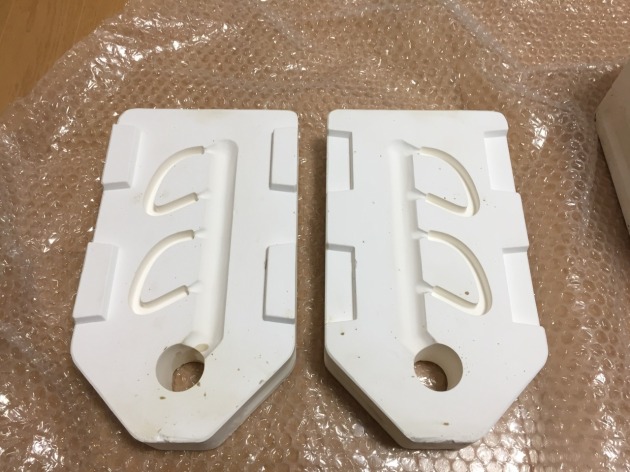

取っ手のパーツ(2つ)です。
IMG_3456


蓋を閉めます
IMG_3458

②ここの穴からカップとなる材料を流し込みます
IMG_3457


この製作型枠を作るためにはシリコンの型枠を作る必要があるので、型枠製作は意外と大変な作業です。
