GRX135 マークX TEIN車高調 EDFC.ACTIVE PRO取り付け完了!

2019年4月18日
GRX135マークXにTEIN車高調とEDFC.ACTIVE PRO取り付け完了しました。

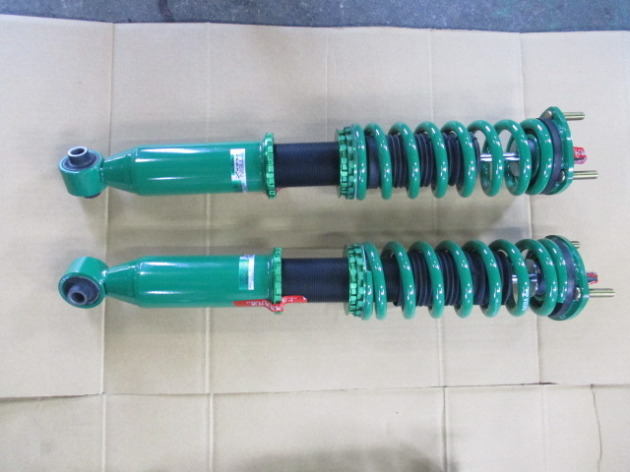

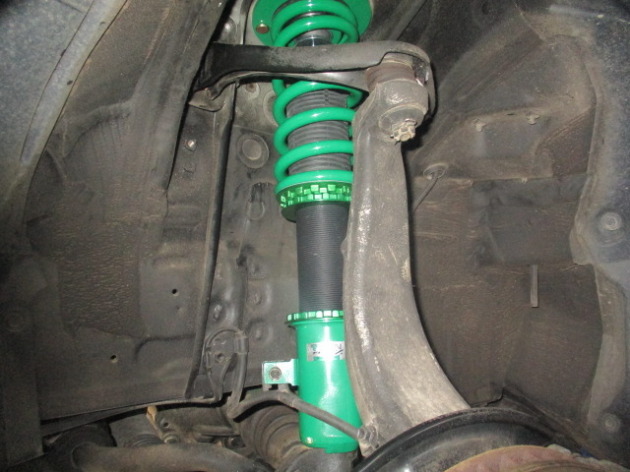

取り付けた車高調はTEINのFLEX.Zです。



高品質を圧倒的なロープライスで実現したフルスペック車高調です。
マウント付きで全長調整式、減衰力16段調整付きです。

4WDグレードですが、新しい年式でもあり難なく取り付け完了!

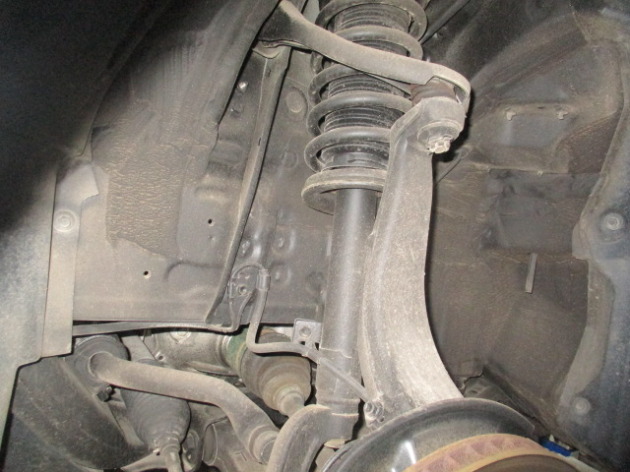

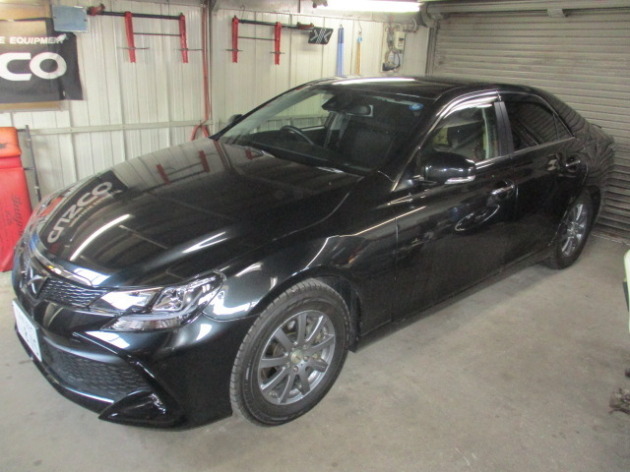

↓フロント側before

↓フロント側after

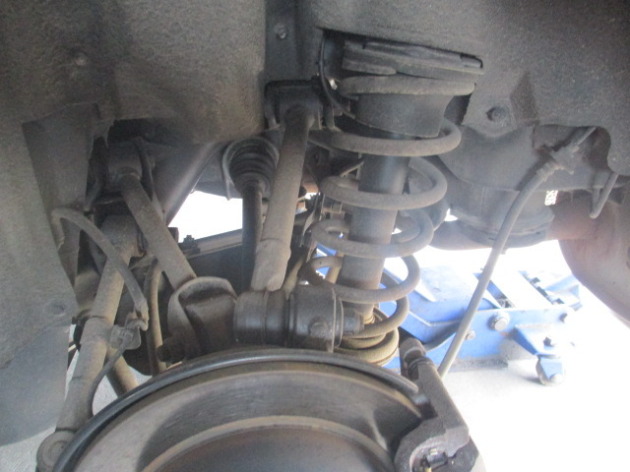

↓リア側before

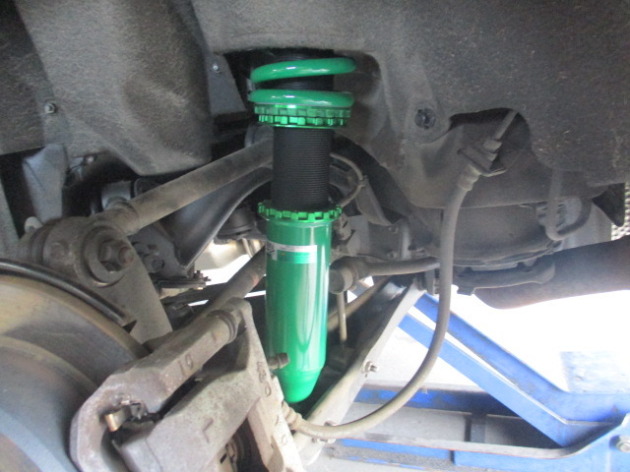

↓リア側after

車高はメーカー推奨車高でセットしました。

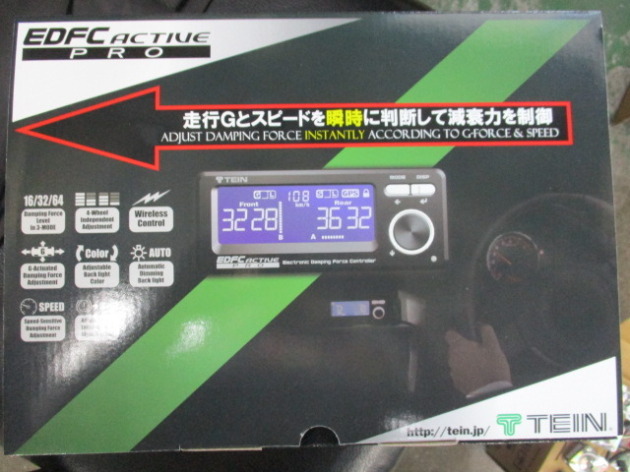

続いてEDFC.ACTIVE PROの取り付けです。


旋回G感応自動調整をはじめ、車速パルスによる車速感応調整等を搭載した、電動減衰力コントローラの最高峰です。

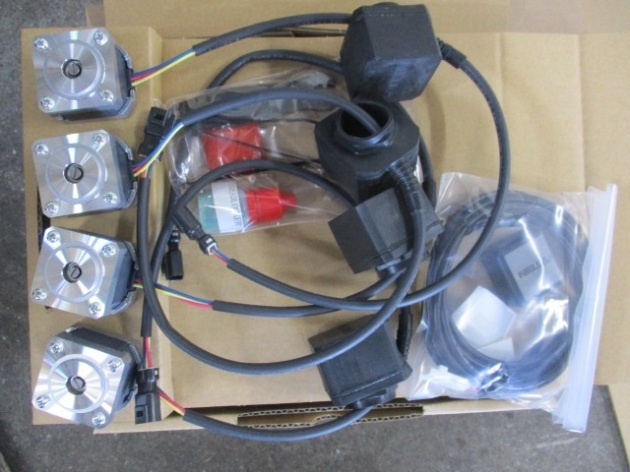

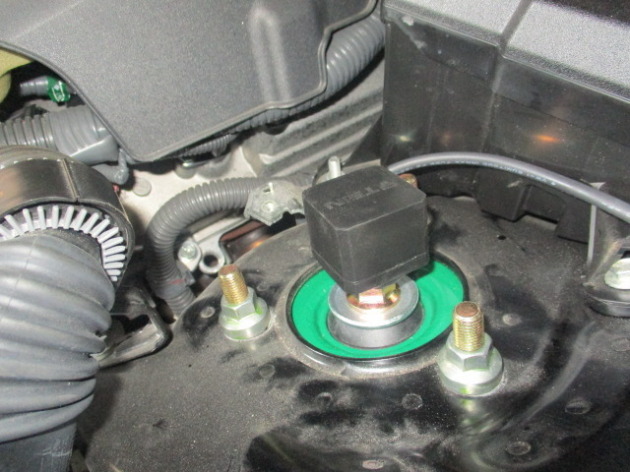

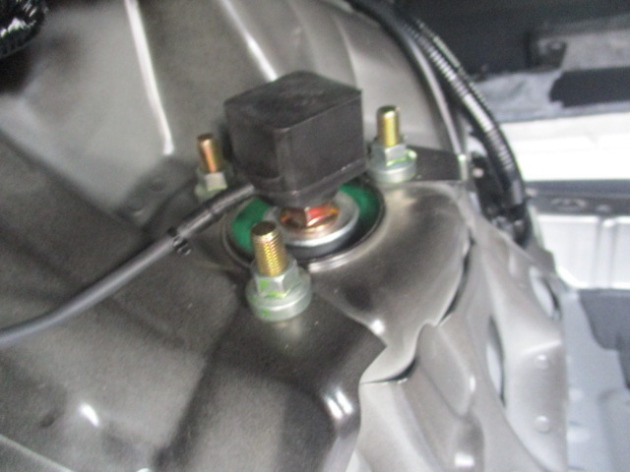

車高調取り付け後に、純正減衰力を取り外してモーターキットを取り付けます。


モーターキット取り付け後にモータードライバー取り付けと配線をします。

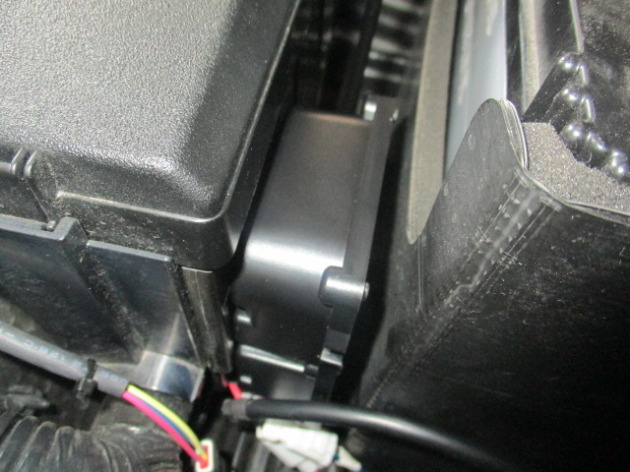

フロントは熱や天候の事を考慮してヒューズボックス側に取り付けました。

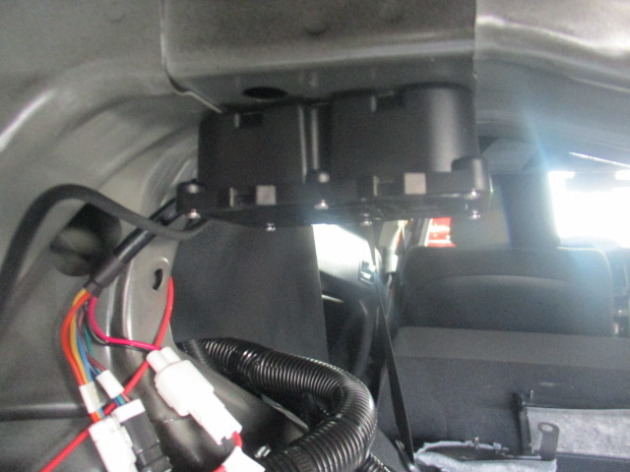

リア側はトランク内のスピーカーボード下の部分に取り付けました。

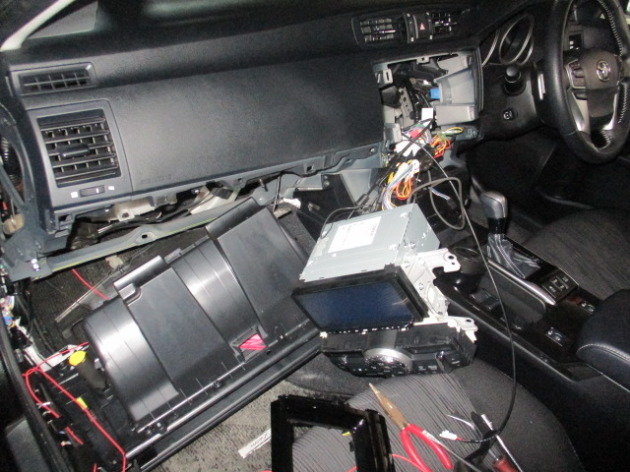

室内はGPSやシグナルコンバーター・コントローラー等を取り付けるためにバラします。

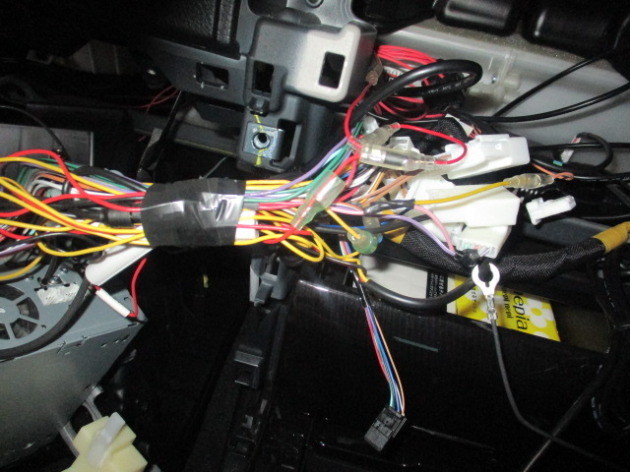

電源や車速線等を繋ぎ、収まりがいいように纏めて処理しました。

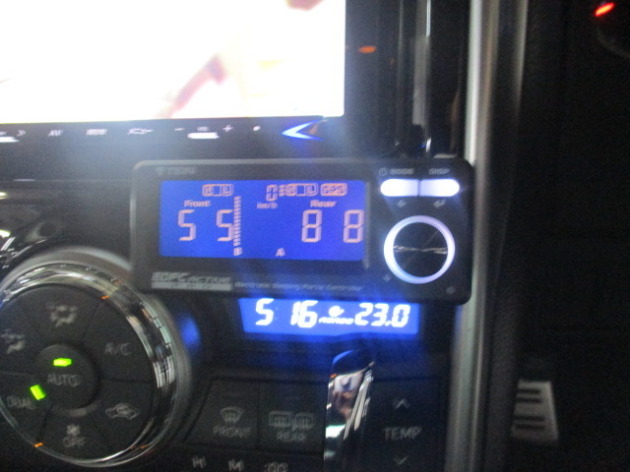

コントローラーはフェイスパネルを小加工して、配線が目立たないように取り付けました。

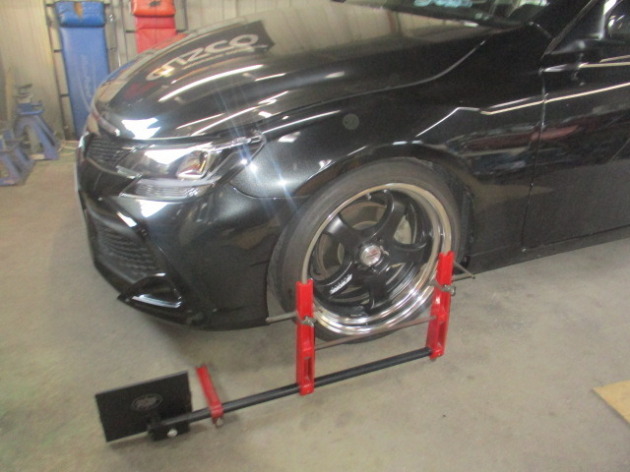

全工程が完了したので、アライメント測定と調整をして作業完了!

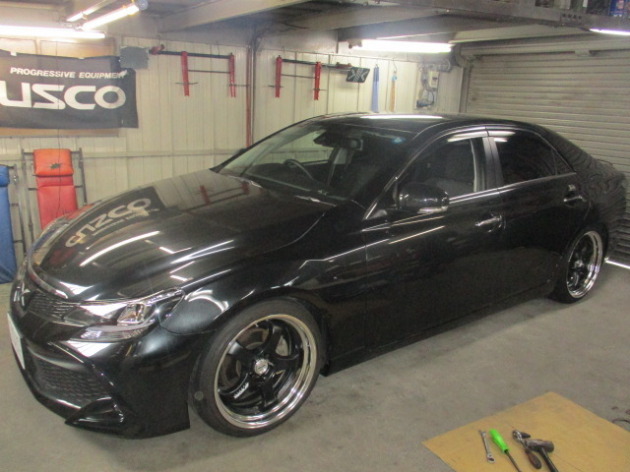

程よい落ち具合でカッコ良くなりましたねv(´∀`*v)ピース
この度はありがとうございました。
