「敷鉄板マグネット」アタッチメント単体を全国へレンタル/リース対応

2020年1月18日
工事現場の仮設で敷鉄板を敷設する作業は、重量物だけに作業が大変です。敷鉄板を敷設置する現場には足場が悪い現場が多く、作業中の労災事故が多い作業の一つになっています。

そのような中で「早く、安全に、少ない人数」で作業が行える油圧ショベルアタッチメント型の「敷鉄板マグネット」のレンタル/リースの需要が高まっています。

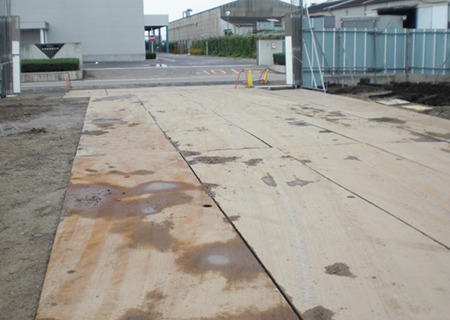

敷鉄板



貸し出しは「敷鉄板マグネット」の単体を全国にレンタル/リースしています

バックホウの輸送費やメンテナンス等を考慮し、全国へのレンタル/リース対応は「敷鉄板マグネット」アタッチメント単体としています。



「敷鉄板マグネット」の使用の範囲

現場で使用される敷鉄板は主に5尺×10尺(1,524mm×3,048mm)×厚さ25mm、重量911㎏と、5尺×20尺(1,524mm×6,096mm)×厚さ25mm、重量1,823㎏の寸法のものがあり使用されています。

「敷鉄板マグネット」はこの横幅(1,500mm前後)と重量(2,000kg)に対応した商品となっております。



「敷鉄板マグネット」はバックホウは0.7m3(18t)以上の「一系統/共用配管」仕様で利用できます。

アタッチメントと吸着する敷鉄板の重量、敷鉄板の敷設範囲(油圧ショベルの作業半径)を考え装着するバックホウは0.7m3(18t)以上としております。

取り付けるバックホウは「一系統/共用配管」仕様で利用できますので、特別な油圧ショベルのご用意は必要ありません。



取付け作業も比較的簡単に行えます

油圧ショベルの整備を行うおおよその構造が解る人であれば、取り付け作業を行うことができます。一般的な建機レンタル/リース業の整備の方の知識で十分取り付け可能です。取り付け先のお客様からお聞きする平均的な作業時間は1人で1日〜2名で1日位といったとこです。弊社のメカニックが作業した場合は1人で1日、2人で半日の作業内容です。

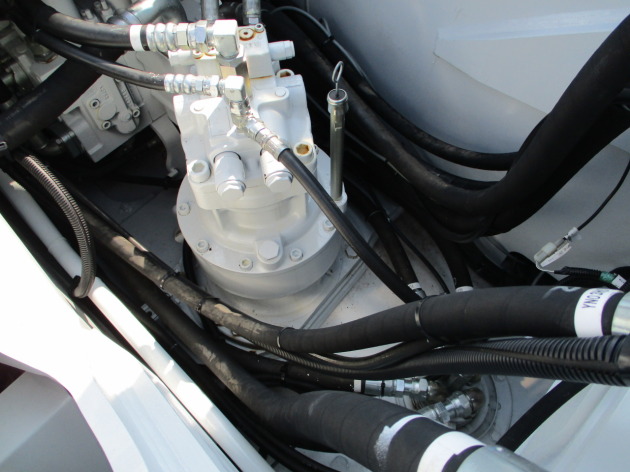

油圧による作動は「ウォームギアによる340度旋回」と、敷鉄板を吸着後の落下防止装置である「油圧可動式安全フック」の2点となります。配管は一系統(左右1本)の接続で使用できるようにしているため、運転席内にソレノイドバルブの切り替えスイッチを設置し、このスイッチの切り替えにより敷鉄板マグネットの旋回と油圧可動式安全フックの上げ下ろしを行います。

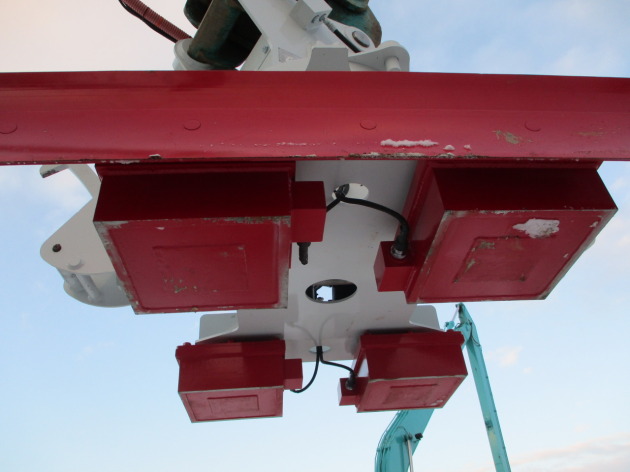

マグネット0.9kw(GPDS350×4基)の作動には、油圧ショベルに標準で搭載されている24Vバッテリーから電源を取り、小型の分電盤を油圧ショベル内部に設置します。運転席内に脱着スイッチを設け、ON/OFFにより敷鉄板の脱着を行います。



取付け部材はすべてご用意致します

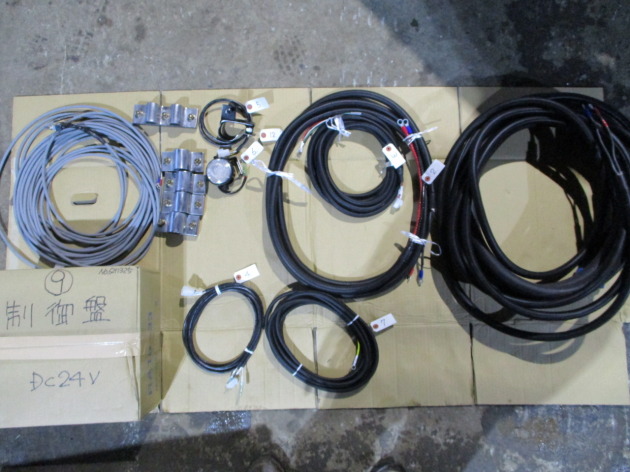

アタッチメントの接続に使用するキャプタイヤ(配線)、ソレノイド(電磁弁)、分電盤、スイッチ類はレンタル/リース品の中に接続キットとして含まれています。


アタッチメントの取り付け作業の手順につきましては、解り易いようにサポート致します。
