生コン打設締固めバイブレター【製品紹介】

打設作業の効率化とコンクリートの高品質施工に貢献

製品概要


河川海岸、砂防、ダム工事に有効な油圧ショベル0.4-0.8㎥(12-18t)クラスアタッチメント「生コンクリート打設締固め用コンクリートバイブレター」です。機械化で充填締固め時間を短縮し、生コンクリート打設の効率化と高品質なコンクリート構造物の築造に貢献致します。



機械の特長


このバックホウ脱着式コンクリートバイブレターは、パワーショベルの油圧により振動を発生し、生コンクリートを密実に締め固めるアタッチメントです。1日の打設量が多い締固めに人出と時間を要する現場に威力を発揮します。工期短縮、省人力化にお勧めです。

機械の仕様


0.4-0.8㎥(12-18t)クラスであれば全機種取り付け可能です。
このクラスより上のパワーショベルの取り付けや、振動棒の本数の変更など、特注対応も致します。

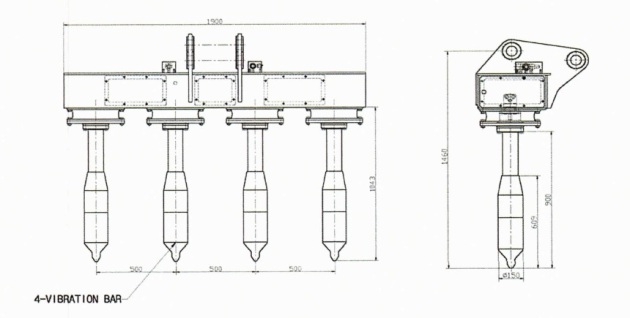

【仕様図】
vibrator-2


【仕様表】

振動数 : 6,000-7,000vpm / 110-110Hz
使用油圧 : 27Mpa
使用油量 : 120-140ℓ/min
起振幅 : 2.76㎜
振動棒 : 4本、φ150㎜、900㎜(内振動部609㎜)
振動棒ピッチ : @500㎜
高さ : 1,460㎜
幅 : 1,900㎜
重量 : 1,270㎜
取付バックホウ : 0.4-0.8㎥(12-18t)クラス

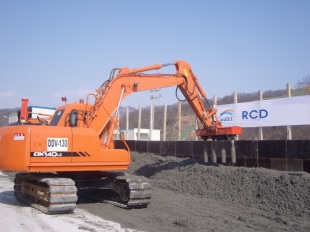

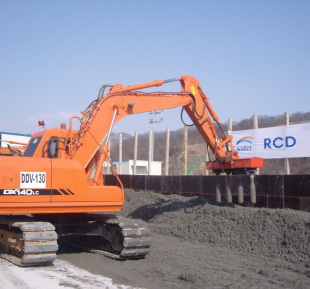

アタッチメントの写真


<CB130>
vibrator-2vibrator-1

アタッチメントの動画


準備中
