ワンタッチ装着機「クイックカプラー」【製品紹介】

シリンダー内蔵式で高品質ながら従来品と変わらぬ価格

製品概要


バックホウの油圧配管を分岐させ、電磁弁により油圧の流れの切り替えを運転席で行い、レバー操作でワンタッチ(クイックヒッチ)内蔵の油圧シリンダーの伸縮をして脱着を行う仕組みです。一度使えば手放せなくなる逸品です。

Aタイプ
図1

Bタイプ
pro_img_2101_02

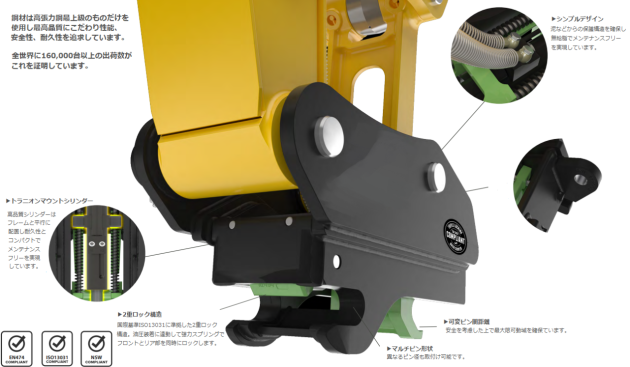

機械の特徴


  • アタッチメント交換に便利なワンタッチですが、まだまだ価格が高いためネジロック式を選ぶ人が圧倒的に多いです。ですが、油圧シリンダー式であれば、運転席から降りることなく一人でアタッチメント交換ができます。
  • 従来は、掘削機のアタッチメントの交換には煩わしいピン抜き等の作業があり、30分程時間を費やしていました。アタッチメントワンタッチ脱着装置「クイックカプラー」を用いると、バックホウオペレーター1名にて3分で交換作業が行うことができ、作業効率の向上が図れ、また、安全で確実に作業が行えます。

《 安全で確実 》
アタッチメントを運転席からワンタッチで交換できます。補助員不要です。

《 改造不要 》
あらゆるアタッチメントを改造せずスピーディに装着できます。

《 作業効率向上 》
煩わしいピン抜きがいらず、静かで安全に作業が行えます。

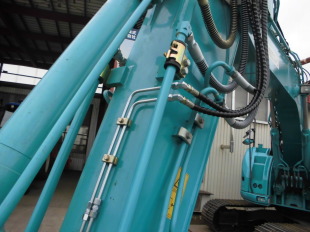

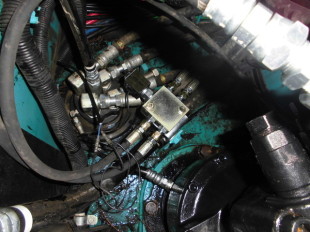

ワンタッチ装着機「クイックカプラー」配管手順


「クイックカプラー」使用に必要な配管キット(キャプタイヤ、スイッチ、電磁弁)は付属ですが、配管作業は別途必要です。自社で行えない方は、建機整備を行っている会社に依頼可能です。作業は簡単に行えます。

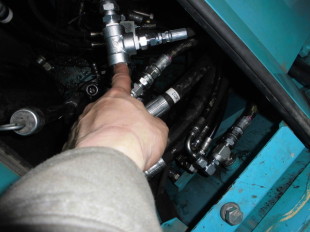

【手順1】
pro_img_2101_10

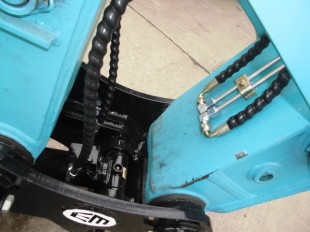

【手順2】
pro_img_2101_11

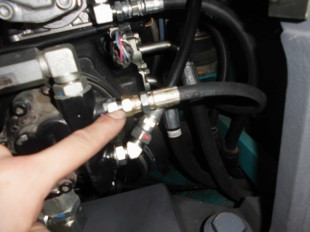

【手順3】
pro_img_2101_12

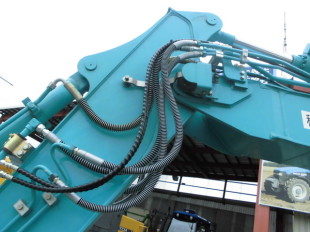

【手順4】
pro_img_2101_13

【手順5】
pro_img_2101_14

【手順6】
pro_img_2101_15

ワンタッチ装着機「クイックカプラー」配管手順の詳細はこちら


機械の仕様

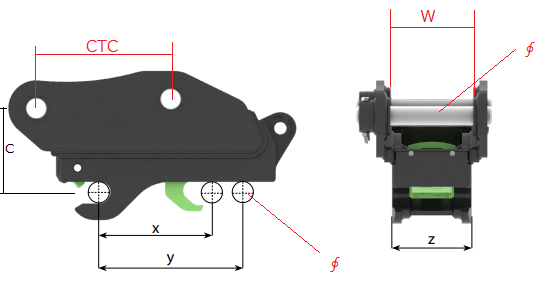

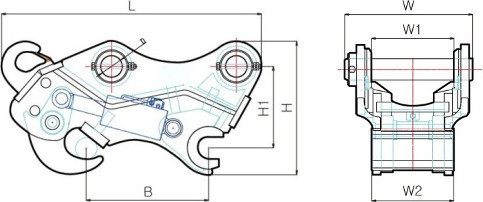

【仕様図】Aタイプ
【仕様図】Aタイプ

【仕様図】Bタイプ
【仕様図】Bタイプ

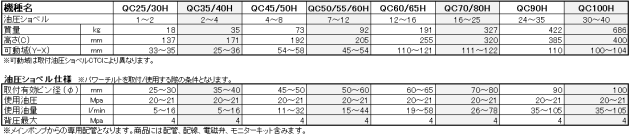

【仕様表】
仕様表
※配管キット(キャプタイヤ、スイッチ、電磁弁)は含まれます。
※「ご使用の機種」及び「使用するアタッチメントのピン間距離」を確認する必要がございます。
※全メーカー、全機種 取り付け可能。

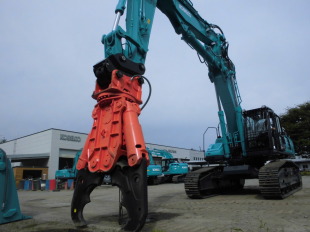

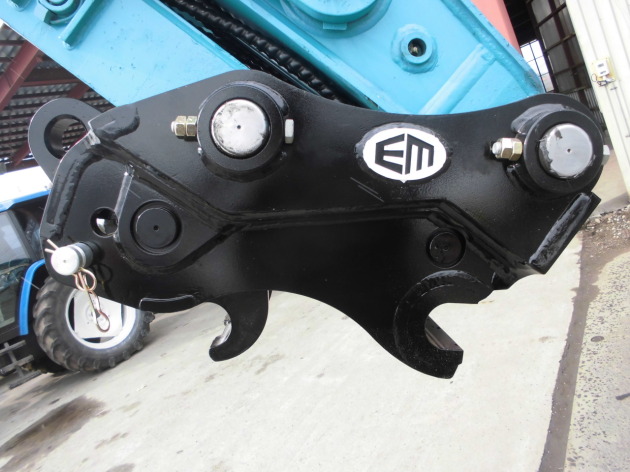

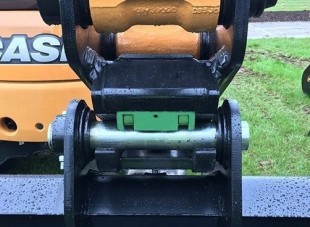

アタッチメントの写真


<Q6>
CIMG5799CIMG5800CIMG5801CIMG5803CIMG5804CIMG5806CIMG5808CIMG5811

アタッチメントの動画


<Q6>



製品カタログをご用意しております



こちらから【総合カタログ内の本製品商品ページ】をダウンロードできます。



総合カタログもご用意しております。


こちらから【販売・リース 総合カタログ】をダウンロードできます。
