生コンバケット「コンバケ」【製品紹介】
製品概要
「コンバケ」は、ポンプ打設が困難な現場や日当たり打設量が少ない現場に最適です。フレーム強化により、砂や砕石の投入機としても使用できます。開削断面が小さい基礎砕石や積ブロックなどの裏込め砕石の投入にも威力を発揮します。
機械の特徴

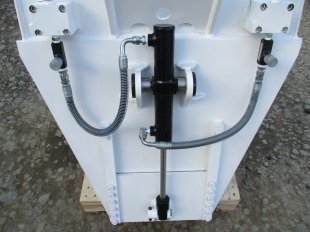

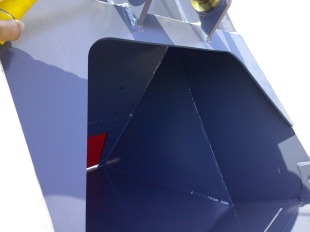

- この機械は、従来機より更に進化させ、生コンミキサー車から受けやすいようバケット高を低く設定し、バケット内で残コンが無いように四方の壁に出来る限り角度を設けています。又、骨材をすくい取り易いようにエッジを設け、合わせて摩耗防止を図っています。開口扉に使用しているシリンダーは20.4Mpa(CH70)、31.4Mpa(CH120、200)のタイプとし、スロットルバルブを標準装備しています。これにより、強力な開閉と開閉速度の調整設定が可能となりました。
- バケット重量の軽量化に努め、バケット容積を大容量に設計し作業効率を高めました。
- どんな現場でも使用できるよう、取り付けバックホウは全メーカー､全機種で使用できる設計としており、「CH70」はバックホウ0.2㎥〜0.25㎥の兼用型、「CH200」はバックホウ0.45㎥〜0.8㎥の兼用型とし、お客様の導入コストの削減を図っております。
開発の経緯
現場の声として、ポンプ打設や配管が困難な現場や日当たり打設量が少ない現場、開削断面が小さい基礎砕石や積ブロックなどの裏込め砕石の投入に使用する用途で開発しました。今回の新商品は更に現場の声をくみ上げ、より機能性・操作性・生産性・経済性を重視し改良しています。
生コンバケット「コンバケ」を使用する利点
生コン打設
ポンプ打設､クレーン打設が困難な比較的打設高が低い現場や、生コン打設量が少ない現場に適しています。
技術提案として、
- 生コンバケット「コンバケ」を利用することにより、生コンの外気に触れる時間を極力抑え、打設時間の短縮により品質の低下を防ぐ
- 施工時の天候不良による運搬時の品質低下を防ぐ
- 省人力化により事故を低減を図る
骨材投入
比較的幅の狭い構造物の基礎砕石や、基礎砂の投入､積ブロックなどの裏込め砕石の投入などに適しています。
使用用途
- 基礎材､裏込め材の投入
- 基礎コンクリートの打設
- 胴込め､裏込めコンクリートの打設など
- ケーソン､消波ブロックのコンクリートの打設
上記現場をはじめ、太陽光､風力発電の基礎コンリートの打設にも多くの利用実績があります。
機械の仕様

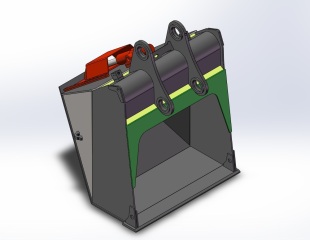

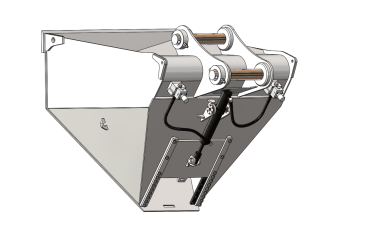

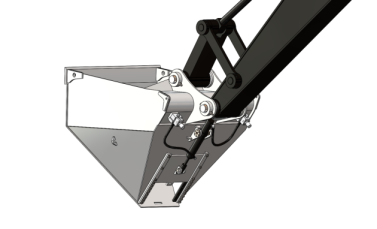

【仕様図】

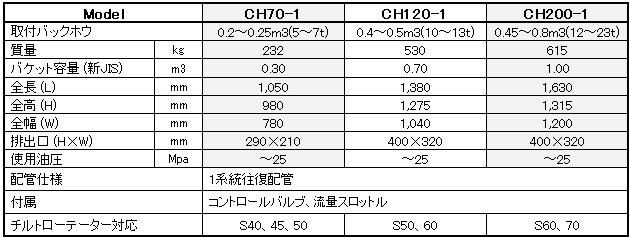

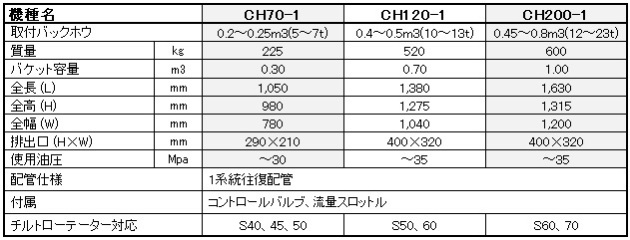

【仕様表】
バックホウ全メーカー､全機種に対応
- オプションの専用ブッシュとピンをご用意すれば、全メーカーに取り付けることができます。
- 1セット分のブッシュ､ピンは付属しています。
※「CH70」は、バックホウ0.2㎥〜0.25㎥の兼用型となっています。
※「CH200」は、バックホウ0.45㎥〜0.7㎥の兼用型となっています。
【図面】 CH120
こちらから本製品の図面をダウンロードできます。
【図面】 CH200
こちらから本製品の図面をダウンロードできます。
特注対応
「チルトローテーター」「油圧配管内蔵型クイックカプラー」専用ブラケット(アダプター)特注製作が可能です。
チルトローテーター/クイックカプラー専用にブラケット改造対応

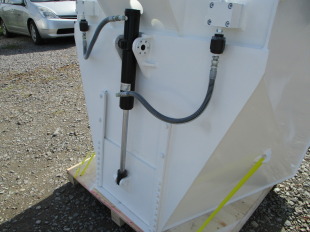

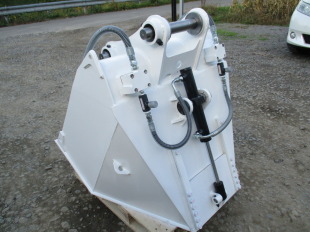

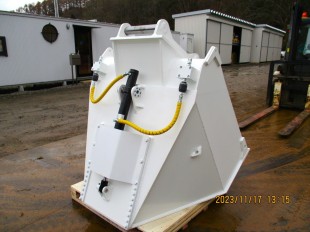

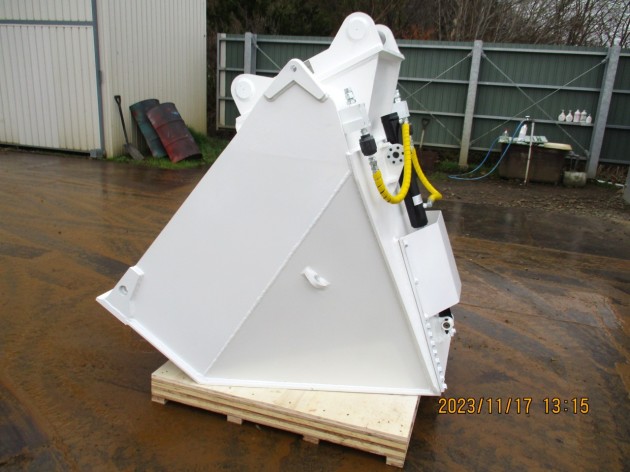

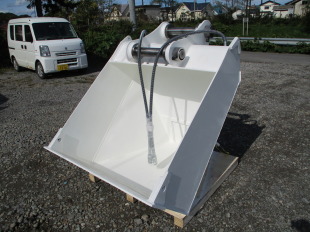

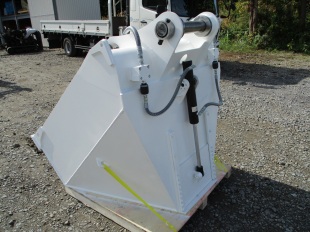

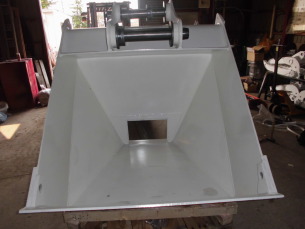

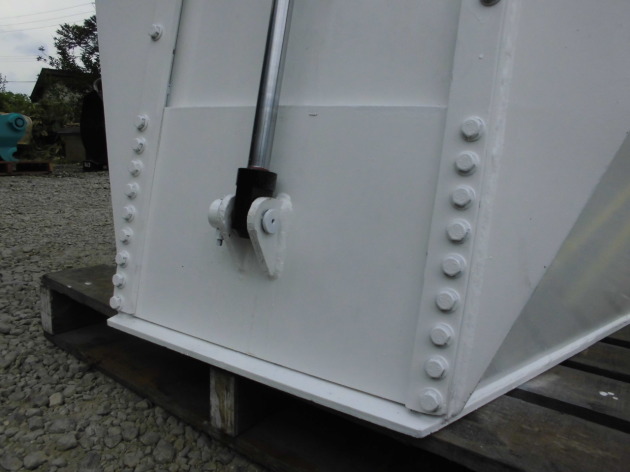

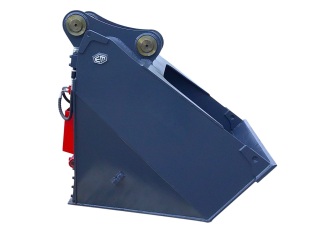

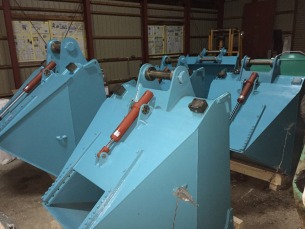

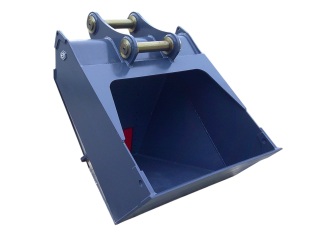

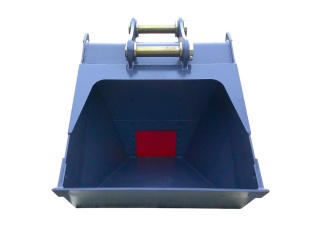

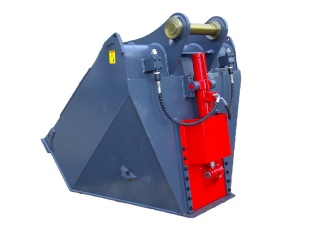

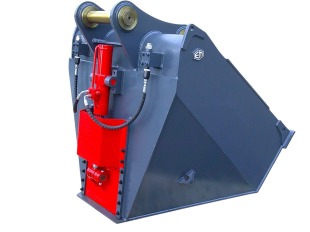

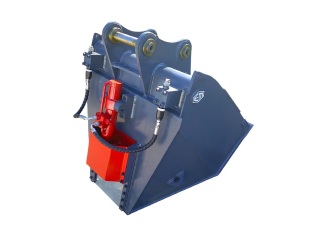

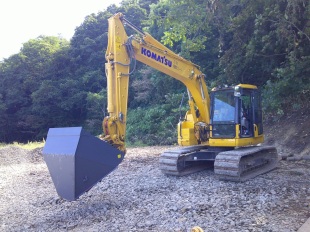

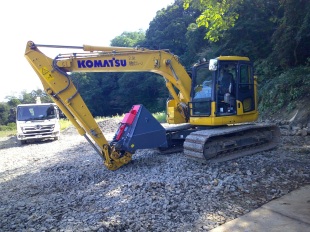

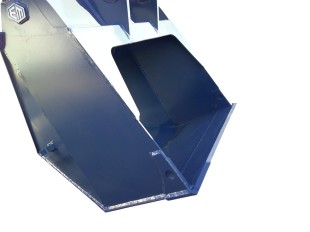

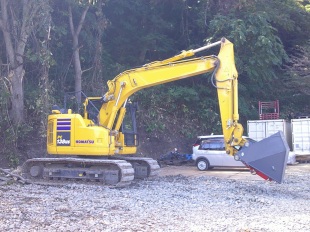

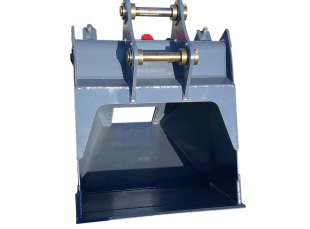

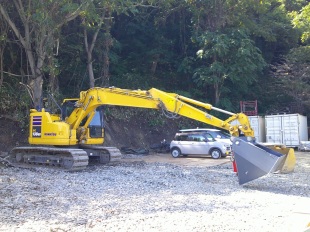

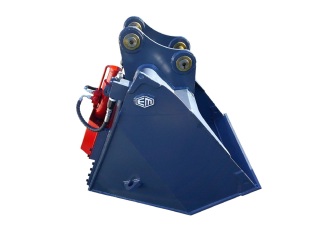

アタッチメントの写真

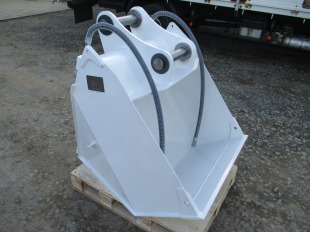

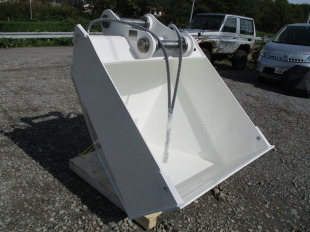

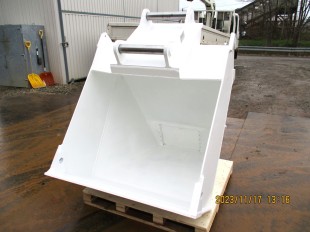

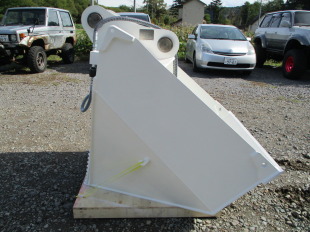

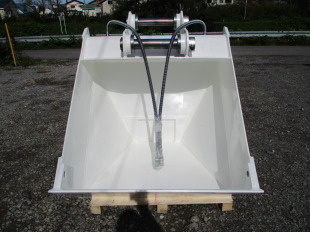

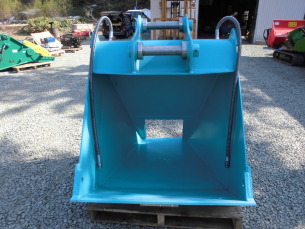

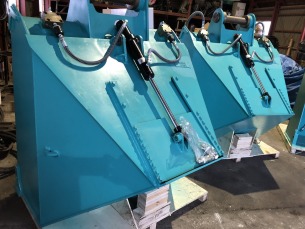

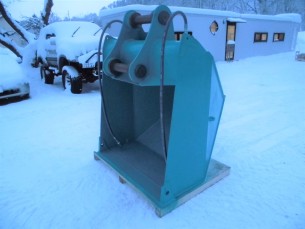

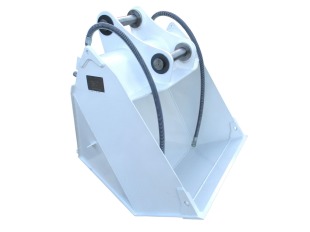

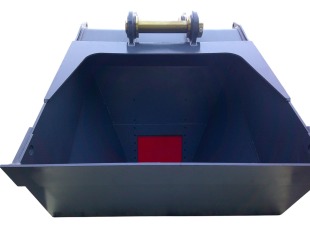

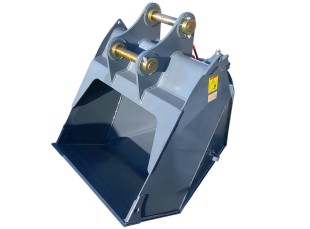

＜CH70＞

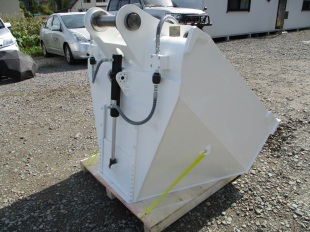

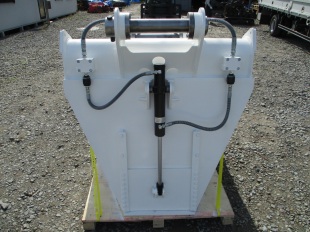

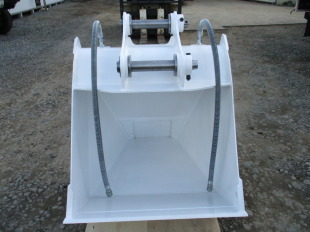

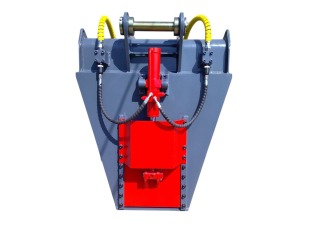

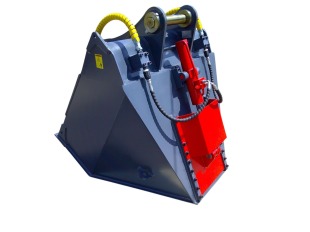

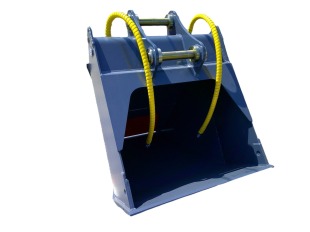

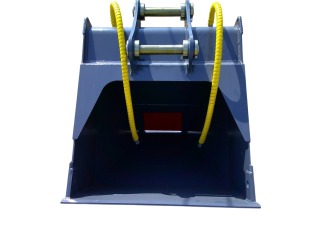

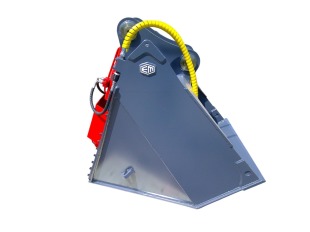

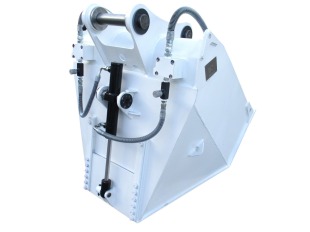

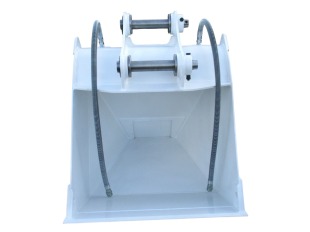

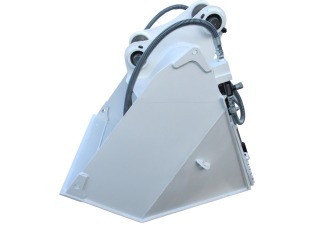

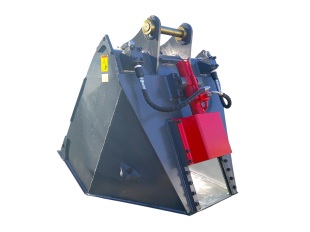

＜CH200＞
アタッチメントの動画
＜CH200＞
