機械式補助フォーク「キャッチャー」【製品紹介】

普段も付けたままでOK!使いたい時すぐにフォーク作業ができる強化型機械式補助フォーク

製品概要


高強度設計でメンテナンスフリー。サイズは油圧ショベル0.02㎥(0.5t)クラスから0.2㎥(5t)クラス迄の5種を取り揃えております。

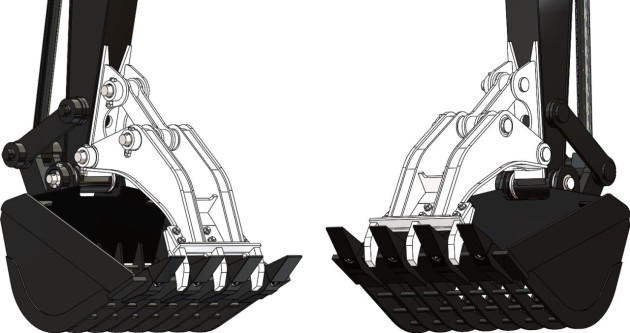

機械式補助フォーク「キャッチャー」1

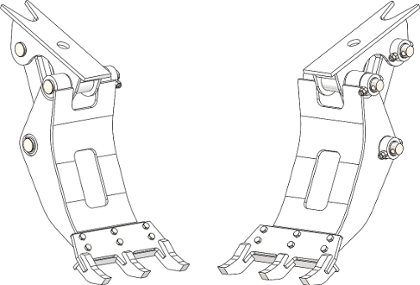

機械式補助フォーク「キャッチャー」2

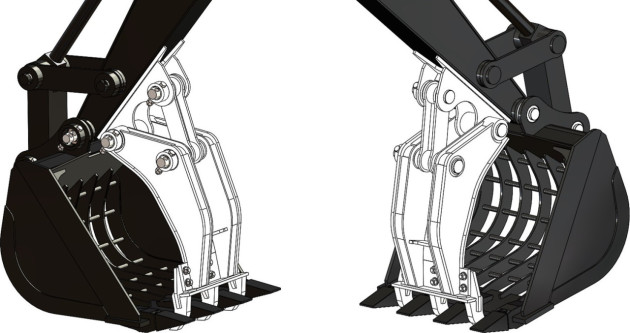

機械式補助フォーク「キャッチャー」3

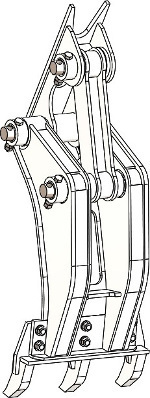

機械式補助フォーク「キャッチャー」4



製品の特長


  • 導入コストが低価格。
  • フォークの取り換え作業要らずで、作業手間を軽減。
  • 掴む部分を円弧状とし、掴み易すい形状。
  • 先端の爪(ツース)を交換式とし、メンテナンス性を考慮。
  • リンク寸法を選択することにより、掴む角度の調整が可能。
  • 不使用時(格納時)は邪魔にならないコンパクト設計。


機械の仕様


【仕様図】
仕様図


【仕様表】
1


適用サイズの確認点


確認点1.アーム先端ピン芯〜バケットエッジ角寸法、ツース幅、ピッチ@
下記図面のR、P、Wの寸法をお知らせください。

「アーム先端ピン芯〜バケットエッジ角寸法」「ツース幅」「ピッチ@」図面

確認点2.可動域
下記図面を参照し、使用したい角度をお知らせください。
これによりリンク寸法を決定します。

可動域図


アタッチメント図


格納時、取り外し時姿勢
01
02
03
06
05
04



アタッチメントの写真


<CC30(3tクラス)>


アタッチメントの動画


<CC30(3tクラス)>






製品カタログをご用意しております。



こちらから【総合カタログ内の本製品商品ページ】をダウンロードできます。



総合カタログもご用意しております。


こちらから【販売・リース 総合カタログ】をダウンロードできます。
