油圧配管内蔵型ワンタッチシステム装置専用の後付けSQアダプター
2023年11月14日
STEELWRISTチルトローテーター油圧配管内蔵型ワンタッチシステム（SQ）装置の後付けSQアダプター各種近年はSQ自動配管システム内蔵クイックカプラー搭載型の導入率が増えています。チルトローテーター、油圧ワークツール(アタッチメント)の脱着が運転席で行え、交換作業時間を大幅に短縮できる他、安全性や環境に配慮されることで好評を頂いております。
SQ自動配管システム内蔵クイックカプラー搭載型のSTEELWRISTチルトローテーターに2機種を追加し、X12(7〜12t)より「SQ自動配管システム」搭載型をご用意しております。

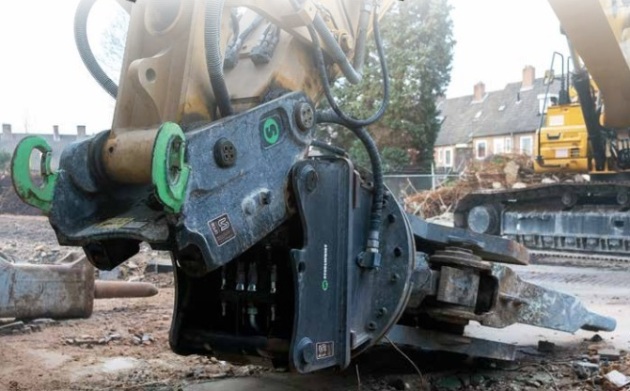

専用のSQアダプターに交換することで様々なメーカーのアタッチメントが使用可能に
STEELWRIST製品以外のアタッチメントも取り付けブラケットを専用のSQアダプターに交換することで、システムの使用が可能となります。
※例)グラップル、コンクリート圧砕機、鉄骨カッター、ツインヘッダー(削岩機)、油圧ブレーカー、フェラーバンチャー、マグネット他

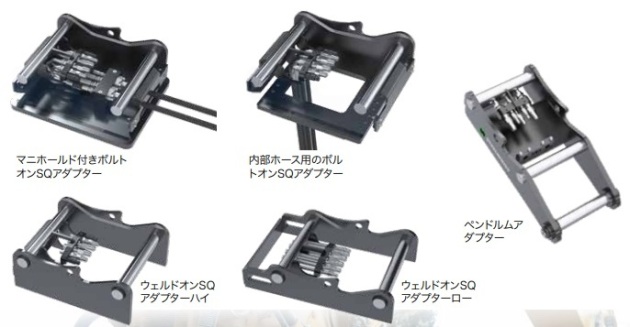

SQアダプターには種類があります
取り付けたいアタッチメントのホースの取り出し口や、取付け加工方法により下記から選択してください。一般的には加工がし易く安価なウェルドオン(溶接)SQアダプター(高)が多く選ばれています。
- マニホールド付きボルトオンSQアダプター
- 内部ホース用のボルトオンSQアダプター
- ウェルドオン(溶接)SQアダプター(高)
- ウェルドオン(溶接)SQアダプター(低)
- ペンドルムアダプター
配管径、本数の種類があります
アタッチメントの最大使用圧力・油量、戻り(ドレン)配管の有無により選択します。

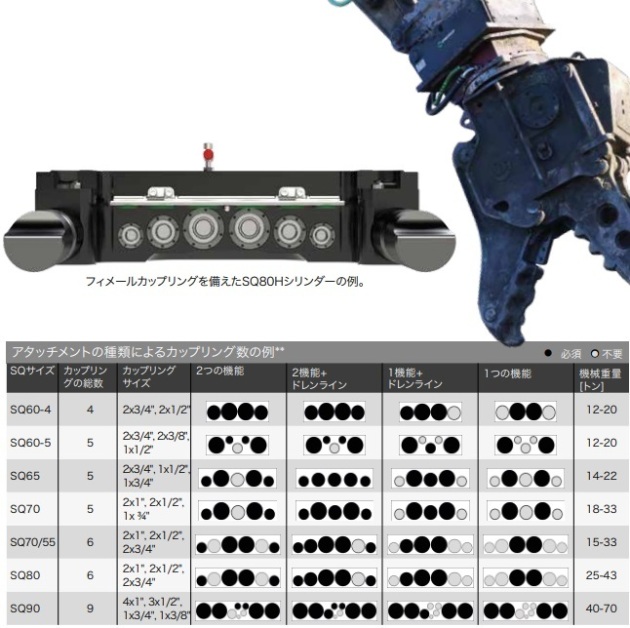

下記の表には新たに加わったSQ50の記載がありませんが解りやすいのでこれを使用します。

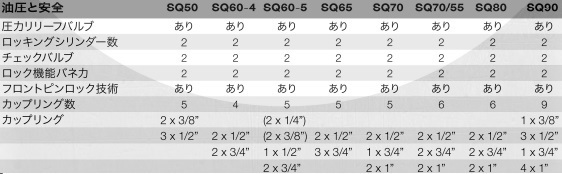

SQ50が含まれた一覧が下記となります。
見積もり依頼に際して
下記をお知らせ頂ければこちらで該当するSQアダプターを選択いたします。
- アタッチメントの最大使用圧力・油量、戻り(ドレン)配管の有無
- アタッチメントの使用配管径、本数
- アタッチメントの写真 ※SQアダプターの取付部の形状や、油圧ホースの取り出し口を確認します。
当社では、スウェーデンSTEELWRIST社の日本代理店として、各商品機種のセッティングからメンテナンスまで行っております。お気軽にお問い合わせ下さい。
