STEELWRISTチルトローテーター専用クイックカプラーの仕様図表

STEELWRISTチルトローテーター専用クイックカプラーには「機械式(セミオート)クイックカプラー」※S30,S40に限る、「油圧式クイックカプラー」※S40以上のクラス、「油圧配管システム内蔵ワンタッチSQクイックカプラー」※S50以上のクラスがあります。

クイックカプラーの高さ確認に【クイックカプラー仕様図表】をご利用下さい。

※クイックカプラーに取り付けるバケット類(アタッチメント)のブラケット(アダプター)寸法は欧州規格となります。国内規格のものは取付不可ですので改造が必要になります。

「油圧式クイックカプラー」、「油圧配管システム内蔵ワンタッチSQクイックカプラー」の使用には油圧ショベルに専用のサブ配管が必要となります。

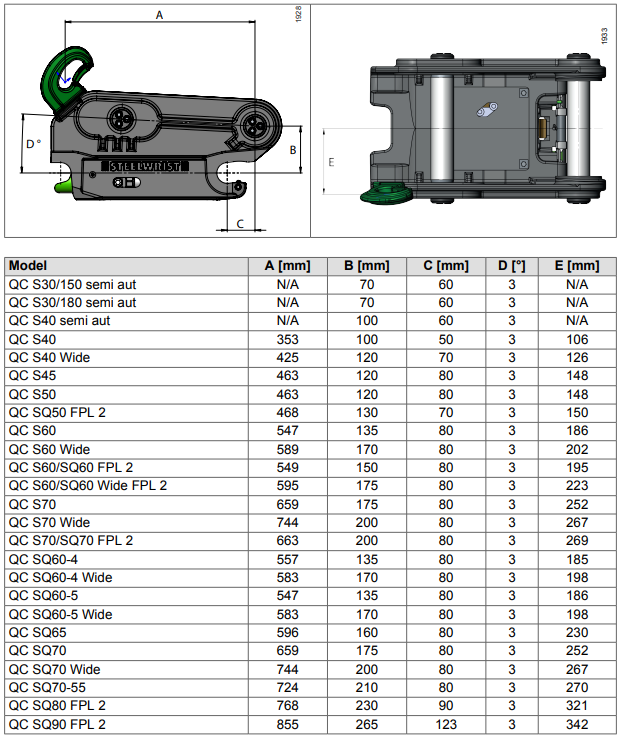

【クイックカプラー仕様図表】

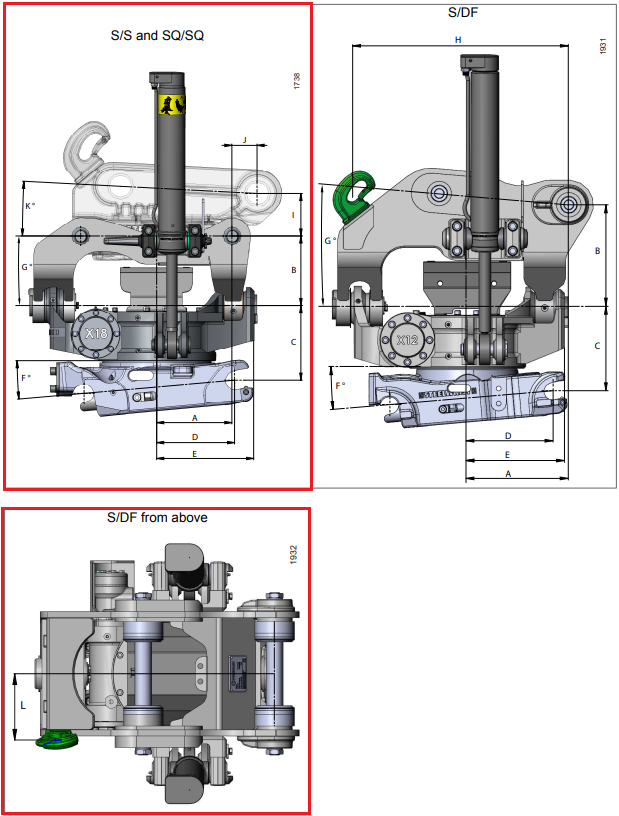

「油圧式クイックカプラー」、「油圧配管システム内蔵ワンタッチSQクイックカプラー」にチルトローテーターを取り付ける際のチルトローテーターの寸法は以下の寸法となります。図左の「S/S」、「SQ/SQ」が該当します。「DF」はダイレクトフィット(直接取付)を意味します。

チルトローテーターを接続する2種類の専用油圧ワンタッチ(クイックカプラー)について

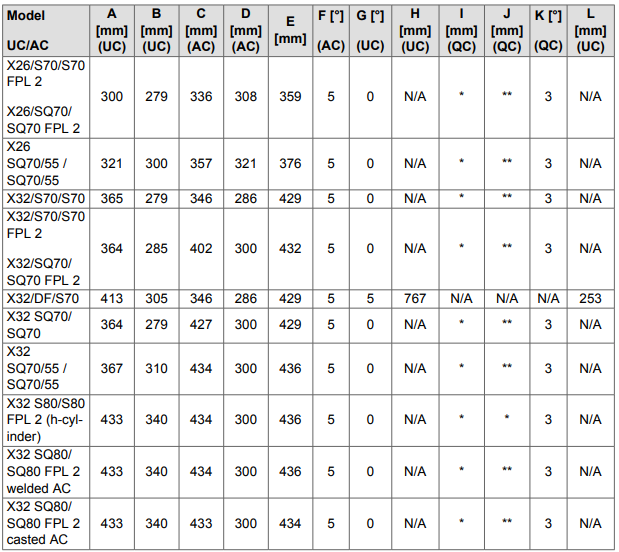

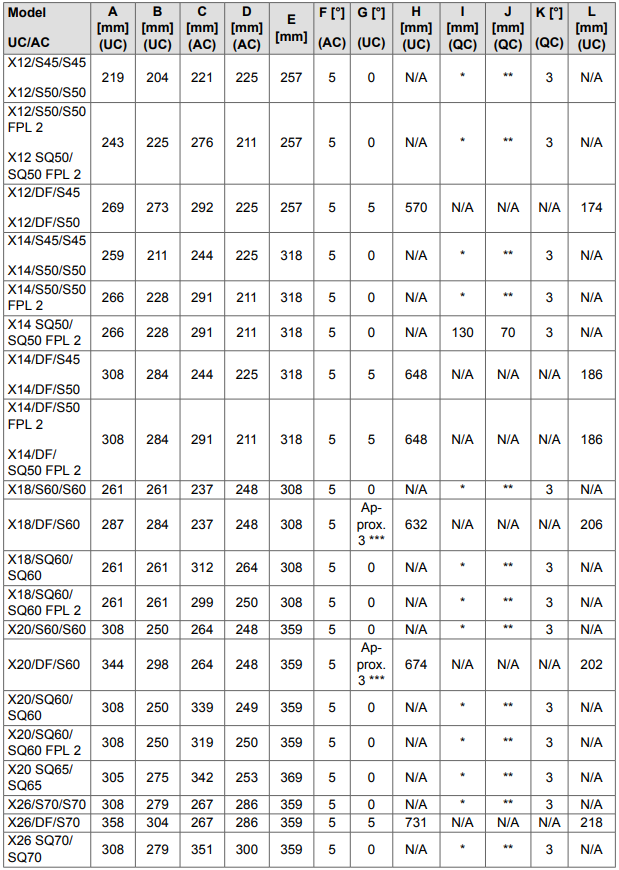

【チルトローテーター仕様図表】
