DIGGAアースオーガーのお見積り依頼に際するご指定事項について

2020年9月2日
DIGGAアースオーガーは、様々な現場条件に対応し作業効率を上げるために、ドライブユニットやオーガーの種類をご用意しております。

このためお見積もり依頼に際しましては、お客様に必要な機能・仕様をご提示頂かなければなりません。製品性能を生かすためには事前に取り付ける油圧ショベルの情報(使用可能な油圧(Mpa)、油量(ℓ/min))のご確認も必要となります。

お手数とはございますが、【DIGGAアースオーガー お見積りシート】の事項についてご確認頂きご指定をお願い致します。


こちらから【DIGGAアースオーガー お見積りシート】をダウンロードできます。




〜【DIGGAアースオーガー お見積りシート お見積りシート】内容 〜


A) 油圧ショベル取付け機種 :
B) アーム先端ピン径、幅(mm) :
C) 使用可能な油圧(Mpa)、油量(ℓ/min) :
D) 希望納期 :
※2020.9月現在、おおよその納期は60日となっております。



① ブラケット

ア) 2ピンタイプ :

イ) 振れ止め付2ピンタイプ :

※どちらもワンタッチクイックカプラー(クイックヒッチ)の有無に関わらず、すべての掘削機に利用できます。

ア) 2ピンタイプ
イ) 振れ止め付2ピンタイプ



② オーガードライブ

ア) オーガードライブ機種 :
※掘削する土質や掘削径、掘削深さにより機種選定を行います。ドライブのトルク値(馬力)は、油圧ショベルの油圧(Mpa)、油量(ℓ/min)供給量に基づきます。

イ) コントロールバルブ(オプション) 必要の有無 :
※油圧ショベルからの供給される過度な油圧、油量を制御しドライブの破損を防ぎます。
油圧ショベルで制御する場合や、油圧ショベルが出せる油圧、油量の上限値により必要の有無を判断します。


ア) オーガードライブ
イ) コントロールバルブ(オプション)



③ 掘削角度検知システム HALO(ハロー)

ア) 掘削角度検知システム (オプション) 必要の有無 :
※事前に入力したオーガーの掘削角度をセンサーが感知し、ドライブユニット(油圧モーター)にあるLED点灯色によりオペ―レーターに知らせます。
※油圧ショベル0.2m3(5t)〜0.25m3(7t)用のDIGGAアースオーガー「PD3〜PD7」機種にのみ対応しております。

▼「掘削角度検知システム HALO(ハロー)」の詳細

DIGGAアースオーガーPD3〜PD7に掘削角度検知システムが搭載可能となりました

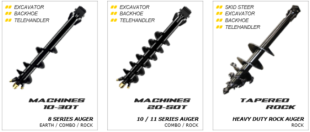

④ オーガー

ア) オーガー掘削径、⻑さ :
※標準オーガー⻑ 1,500mm ※特注対応有り
※エクステンションは500mm / 800mm / 1000mm / 1500mmの4つの⻑さを用意しています。

標準オーガー及びエクステンション


オーガーの先端形状やラセンのピッチや高さについて掘削する土質や掘削径、掘削深さにより検討します。

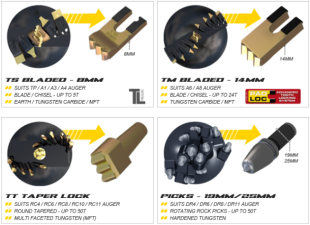

⑤ オーガー先端ビット

ア) ビットの種類 :
※高品質の摩耗部品およびパイロットをあらゆる地盤条件に合うように各種設計されています。
※「フラット」「ノミ」「テーパー⻭」または「回転式ロックピック」を施⼯地盤に応じて4種あります。

  1. TS 範囲:⼀般的な砂質土,粘土,⾴岩 − 最大5t
  2. TM 範囲:土,粘土 − 最大24t
  3. TT Combination earth & rock 範囲:軟岩,アスファルト,永久凍土 − 最大50t
  4. ロックピックス 範囲:軟岩から非常に硬い岩まで掘削するために特別設計 − 最大50t




⑥ その他

必要事項を記載してください。
