油圧式クイックワンタッチ装着機の配管手順

2016年5月6日
油圧式ワンタッチ装着機「クイックカプラー」の使用には油圧配管が必要となります。弊社商品は配管キット(配管、アダプター、電磁弁、スイッチ)は付属品となっておりますので、これを使用して配管を行ってください。エンドユーザーの方でも詳しい方はご自分で作業をされる方もおります。作業の詳細はお問合せ頂ければご説明致します。

※半日位の作業時間で行えます。




〜 油圧式ワンタッチ装着機「クイックカプラー」の配管手順 〜

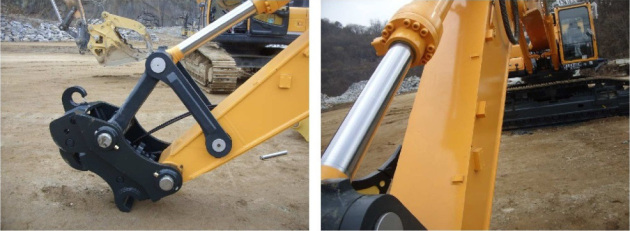

①クイックカプラーの取り付け
手順1

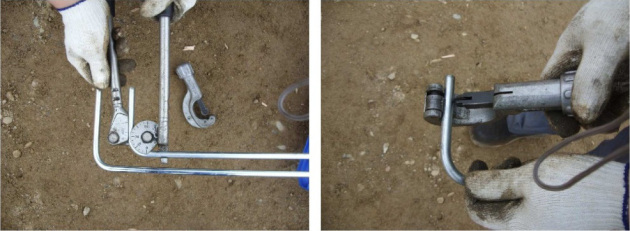

②付属配管の加工
手順2

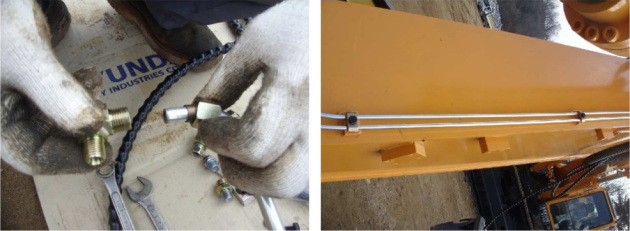

③付属アダプタの接続、配管取り付け・固定
手順3

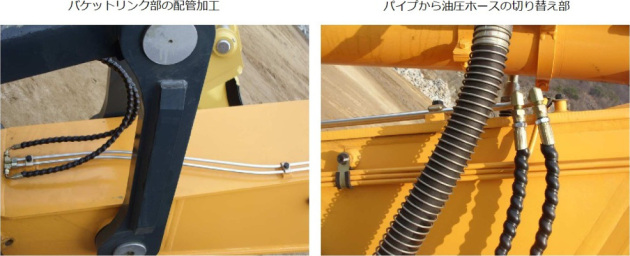

④配管加工取り付け
手順4

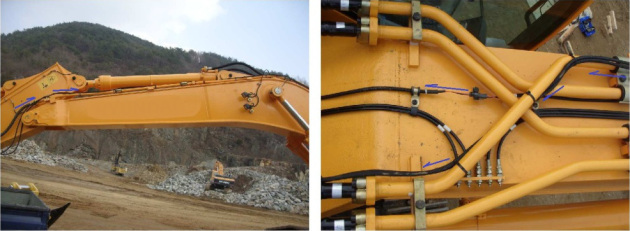

⑤配管の固定
手順5

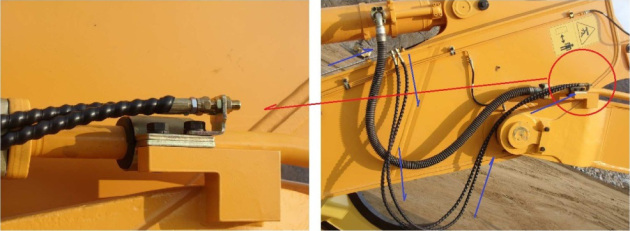

⑥油圧ホースの固定
手順6

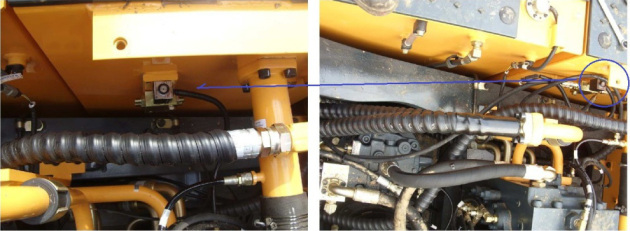

⑦付属電磁弁の固定
手順7

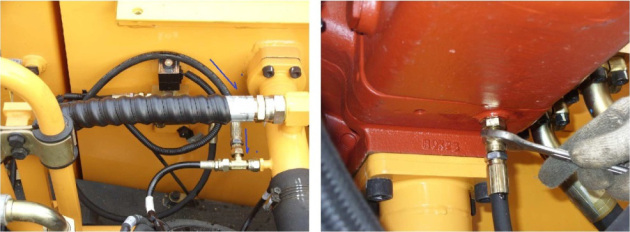

⑧ドレン配管接続、油圧ポンプへ接続
手順8

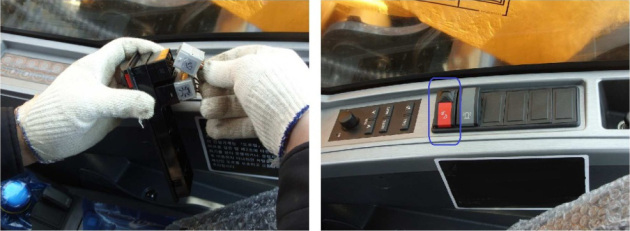

⑨運転席付属スイッチの取り付け
手順9


ご不明な点はお気軽にお問合せください。


本製品リニューアルのお知らせ


本製品は【油圧ワンタッチ装着機「油圧クイック」】に製品リニューアルいたしました。

お気軽にお問合せください。
