ツインヘッド撹拌混合機「ツインライザー」【製品紹介】

水中部での使用も可能とした油圧ショベル用ツインヘッド強力攪拌機

製品概要


この機械は、安定処理工に於ける「スタビライザー混合」や「バックホウ混合」の作業に威力を発揮します。粘性土質などの軟弱地盤のセメント、石灰改良には、品質上、均一な撹拌が不可欠な上、撹拌作業能力により作業工程が大きく変わってきます。世界最高峰のハイスペック油圧モーターにより、攪拌品質向上、作業工程短縮、トータルコスト削減に貢献致します。


開発の経緯


スタビライザー混合では施工場所や改良深度、施工規模でのしばりがあることから、多くの現場で「バックホウ混合」を行っています。品質と作業能率を考え、ミキシングバケットを利用する現場も多くありますが、トルクが低く土砂により負荷がかかると回転がすぐに止まってしまうため、少量ずつ改良をしています。弊社では、すでにコンクリートを切削、削岩する削岩機があるため、このモーターを利用した撹拌用のツインヘッダーとしました。

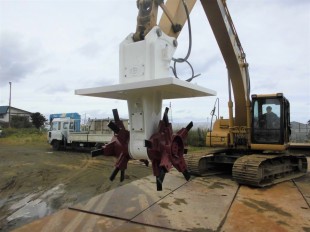

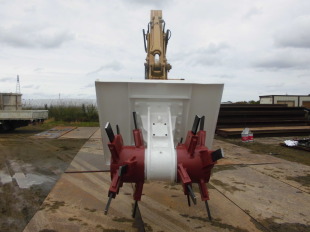

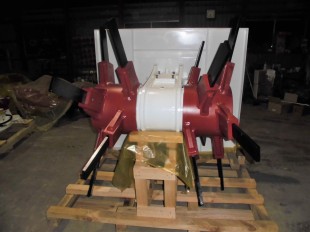

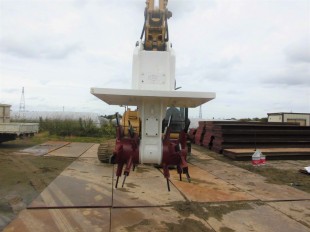

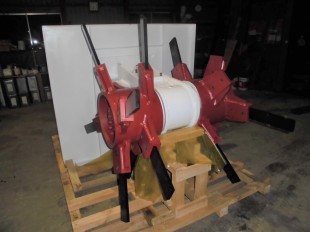

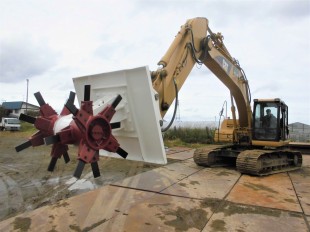

ツインライザーツインライザーツインライザー
ツインライザー

ツインヘッド撹拌混合機「ツインライザー」を使用する利点


  1. 強力なギア式油圧モーター搭載により、一度に多くの土砂、地盤を均等に撹拌できる。
  2. 含水比が多い土でも、問題なく機械を使用できる。
  3. メンテナンスがグリスアップのみで、簡単で安価である。

使用用途


  • 粘性土質などの軟弱地盤のセメント、石灰改良
  • 砂などの良質土による良質混合
  • 重金属吸着材の混合

高品質施工、作業工程の短縮で工事評定加点対象に!


  • 強力な均等撹拌により、適切な添加量で規定の品質規格値を確保します。
  • 撹拌する作業工程の短縮により、全体工程を短縮し、経済損失を防ぎ、より早い構造物の構築に貢献します。

機械の仕様


回転に使用されている油圧モーターは、装着するバックホウの油圧、油量の使用できる最大値を利用します。利用できるバックホウの油圧、油量は限界があるため、この最大限に利用し撹拌能力が最大となるように設計しています。心臓部である油圧モーターは、世界各国で多くの実績ある最高峰の油圧モーターを採用しています。

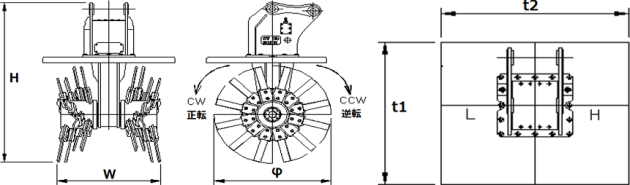

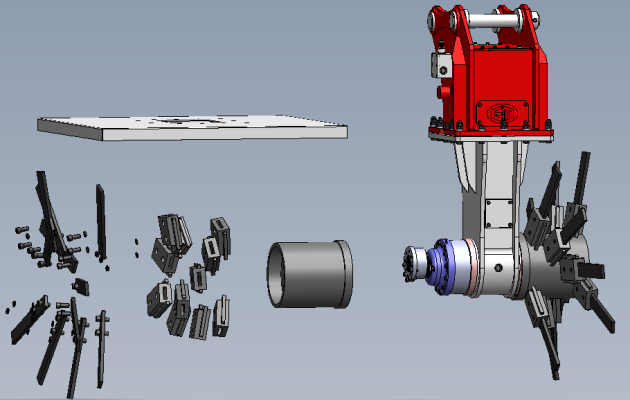

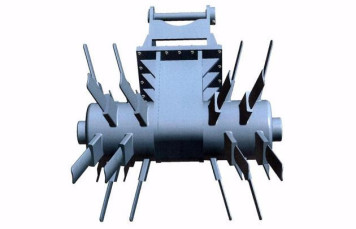

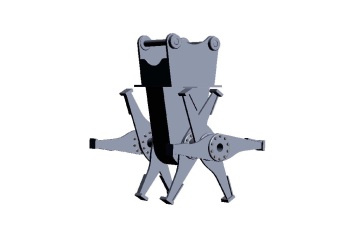

【仕様図】
ツインヘッド撹拌混合機「ツインライザー」【仕様図】

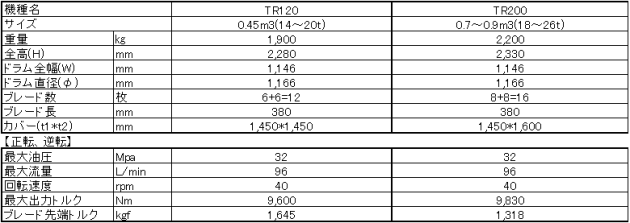

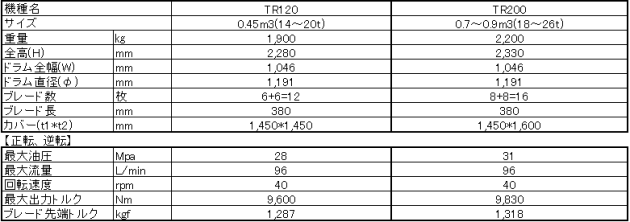

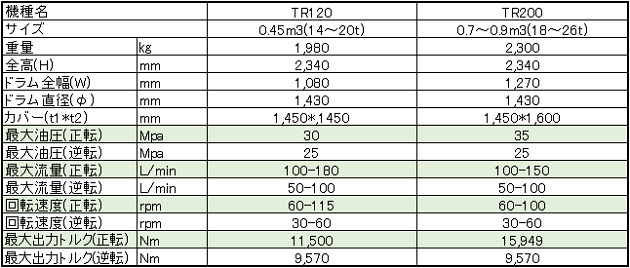

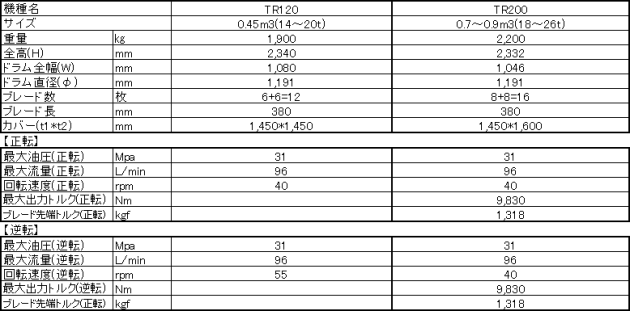

【仕様表】

※0.4㎥(12t)クラスから0.8㎥(22t)クラス2機種をご用意しております。
※特注設計も承っております。


【作業能力】
  • 0.45クラス(TR120): 最大深度 H=1.2m、施工量 35㎥/h
  • 0.7クラス(TR200):最大深度 H=1.5m、施工量 50㎥/h
※土質、作業環境により異なります。

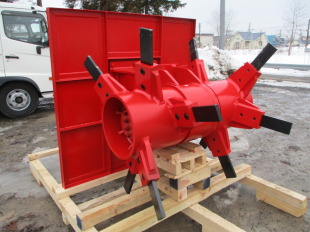

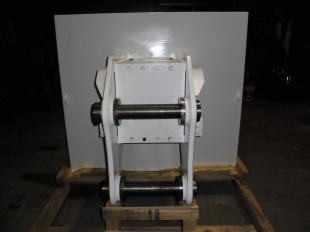

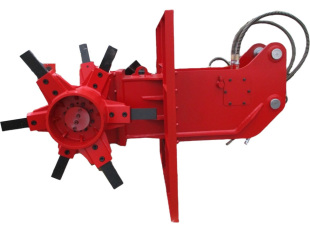

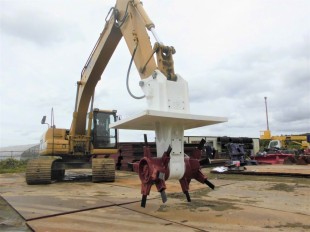

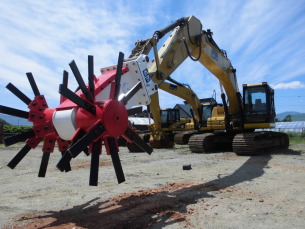

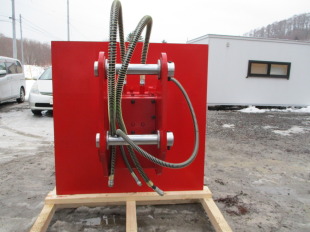

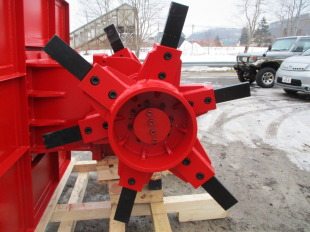

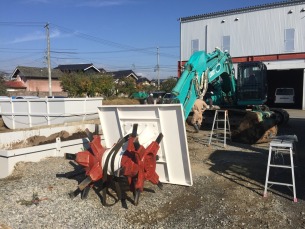

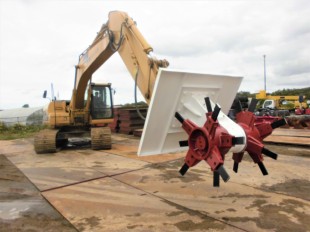

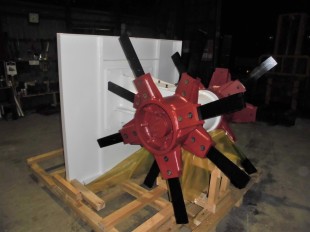

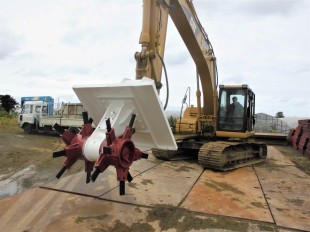

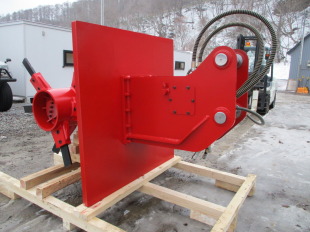

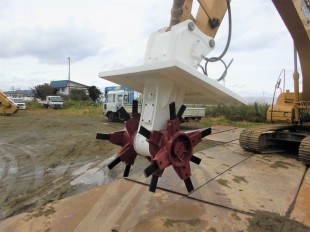

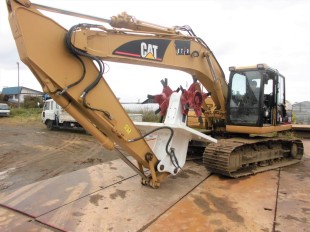

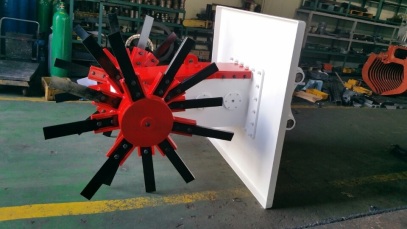

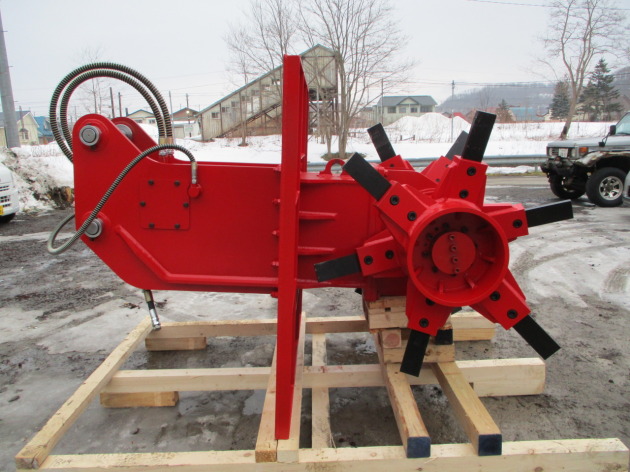

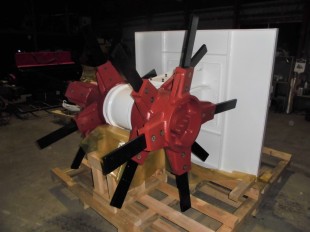

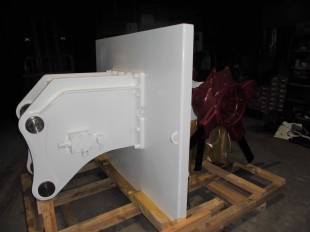

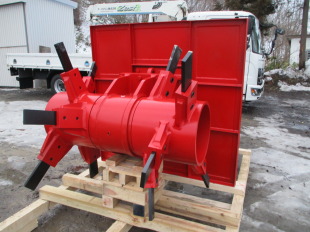

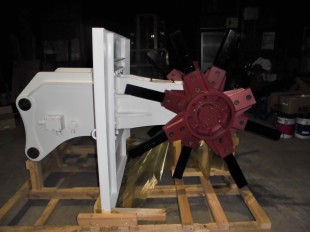

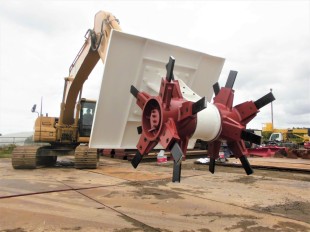

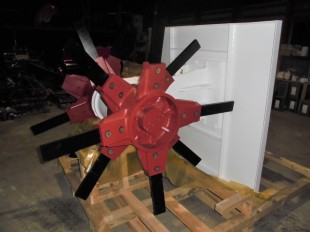

アタッチメントの写真


<TR200>


アタッチメントの動画


<TR200>
