油圧ショベル用「パワーチルトクイック」の【取付寸法表】
この製品はシリンダーを使用しないスイング構造のため、狭い穴での作業でも接触や破損の心配が無い上、メンテナンスフリーでコストパフォーマンスにも優れています。

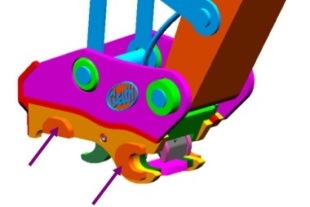

又、安全にも十分な配慮がなされ国際基準ISO13031に準拠した2重ロック構造となっています。
ご検討を頂く際に、『油圧ショベルに取付可能か』『現在使用しているバケットなどアタッチメントの使用が可能か』について下記の【取付寸法表】を参考にしてください。
お見積もり依頼に際しましては、当社でも確認を致しますのでお見積りシートに必要事項を記載の上、メール又はFaxで返信をお願いいたします。
※お見積もりシートは「本製品の詳細」ページよりダウンロード頂けます。

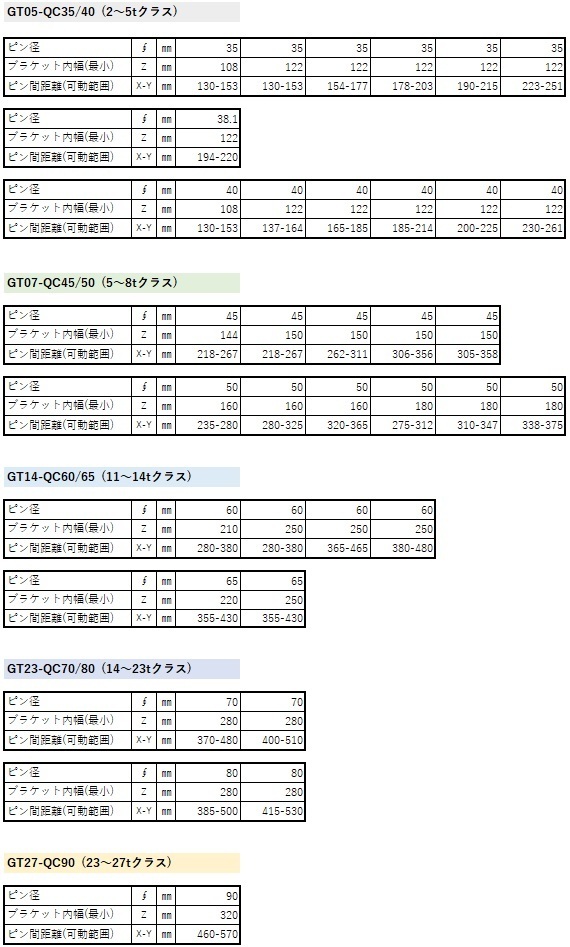

【取付寸法表】

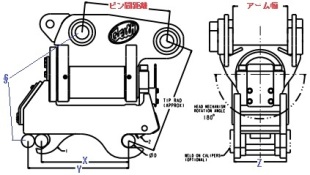

取り付ける油圧ショベルのピン径、アーム幅、ピン間距離の他に、パワーチルトに取り付けるバケット類のピン径(∮)、ブラケット内幅(Z)、ピン間距離(X-Y)の確認が必要となります。
【パワーチルト 取付幅(Z)について】

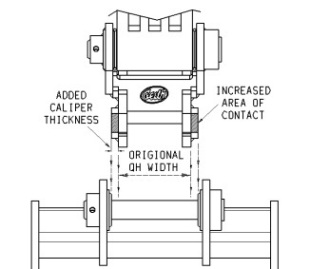

製品の基本幅は寸法表中の(Z)となりますが、パッチ溶接によりお客様の指定幅に合わせることが可能です。指定が無ければ取付する油圧ショベルの先端アーム幅に合わせての出荷となります。
ご不明な点がありましたらご連絡ください。
