大型土のう(トンパック)専用グラップル「トリトン」【製品紹介】

油圧ショベル用大型土嚢(1トンパック)専用グラップル

製品概要


製作後の大型土嚢を傷を付けずに、安全に正確に早く、設置作業や回収作業を行うために開発された製品です。



機械の特長


  • 標準のフォークグラップルよりも重量を低く抑え、作業半径を確保しています。
  • アームは、フレコン袋を傷をつけることなくしっかりとホールドする形状としています。


開発の経緯


現在は、設置・撤去作業はクレーン作業により行われています。積み込み場所、設置場所に各1名の作業者を置き行う場合が多く、省人力化、安全性の向上、作業効率の改善の面からトンパック専用のつかみ機がないかとの現場の声を反映したものです。


大型土のう(トンパック)専用グラップル「トリトン」を使用する利点

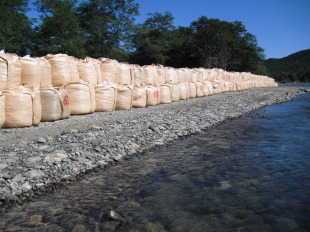

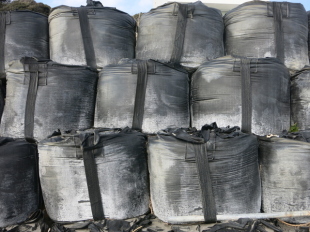

大型土嚢を必要とする現場は迅速さを求められる場合が多くあります。降雨による川の増水時や土砂崩れの危険のある現場、汚染物質が入った土嚢袋の回収時に有効です。




機械の仕様


※2025年9月より以下4点をアップグレード

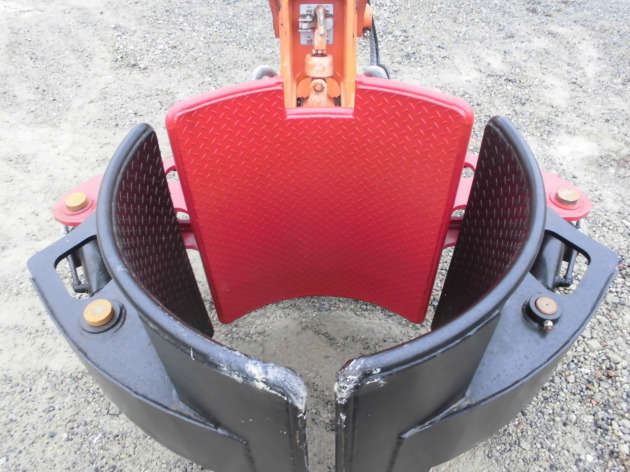

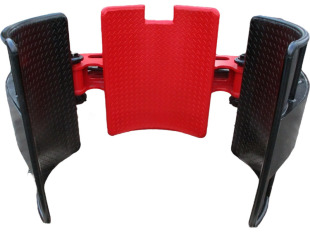

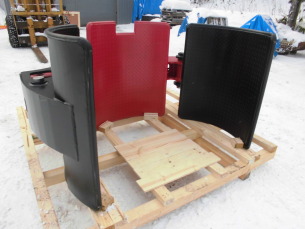

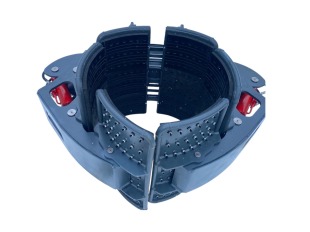

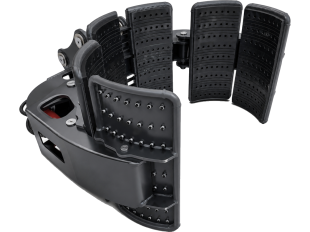

  1. アームパネルを3面から可動式6面に追加(※従前よりもトンパックの変形した形状に追従し、最小限の力で掴み上げ袋の破れ率を低減)
  2. 6面パネル表面にゴムラバーを装着(※従前よりも摩擦抵抗を増やし、最小限の力で掴み上げ袋の破れ率を低減)

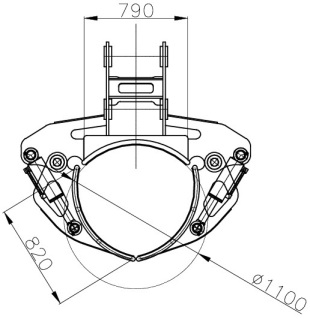

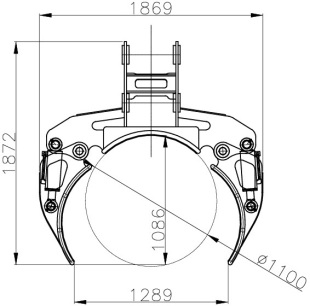

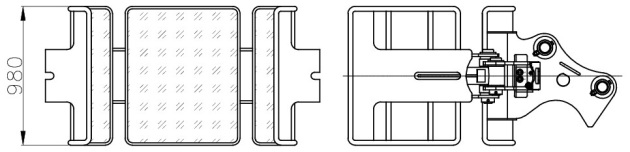

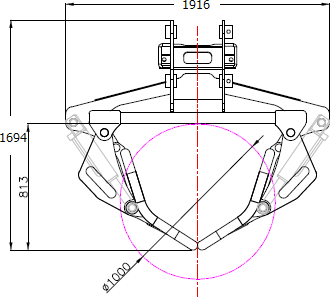

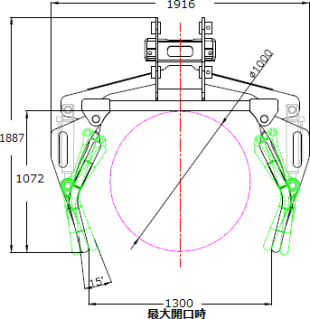

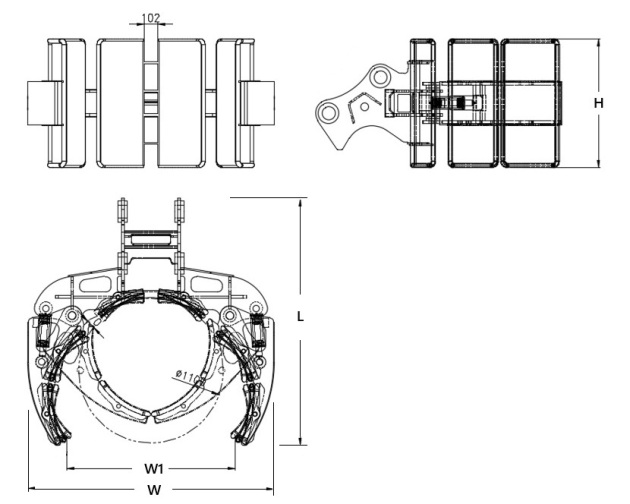

【仕様図】

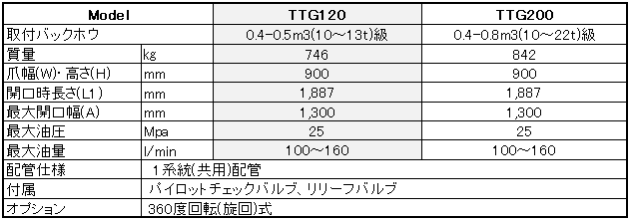

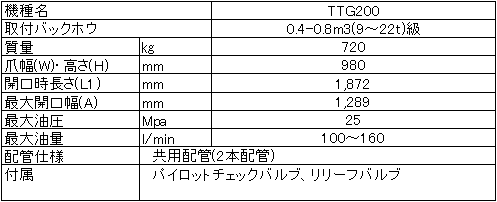

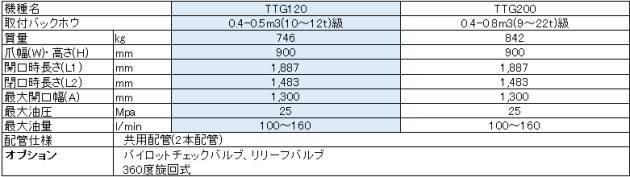

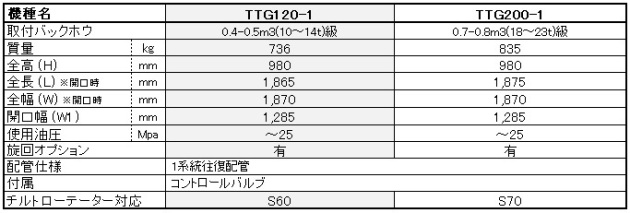

【仕様表】

*「TTG200-1」は、従前と変わらず10〜14tクラスでも兼用使用が可能です。

※全メーカー、全機種 取り付け可能


オプション


掴むシリンダー圧力を数値化し、大型土のうの内容物の種類や密度に応じて掴む加減を数値で読み取り、袋の破れや袋の変形を防止します。

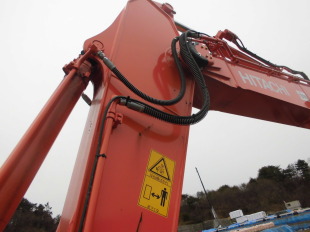

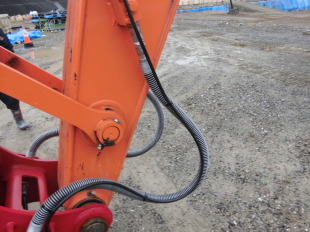

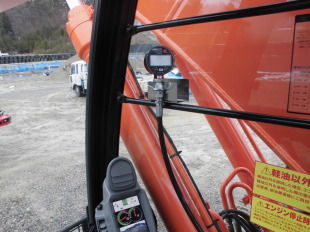

油圧ホース(1/4インチ)をアタッチメントから油圧ショベルのアームに這わせプラスチックバンドで固定し、高精度圧力デジタル計を運転席内に設置します。

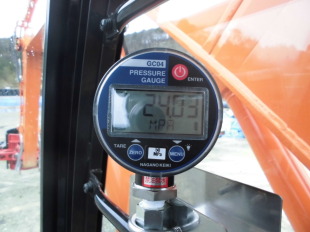

デジタル圧力計は、ステンレスダイアフラム式SSセンサで、精度±0.25%F.S.の高精度圧力計測が可能です。

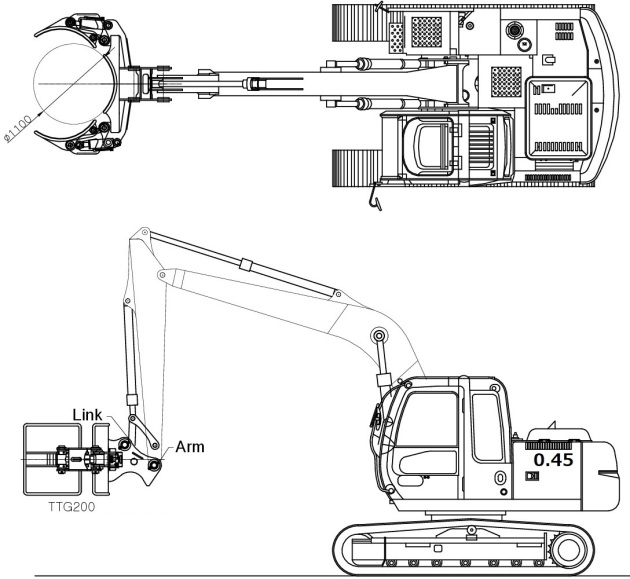

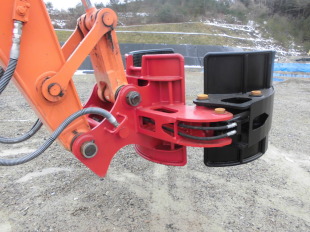

【取付図】

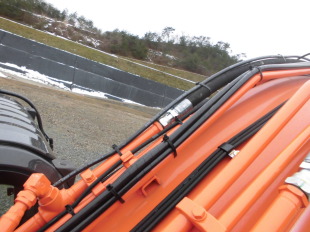

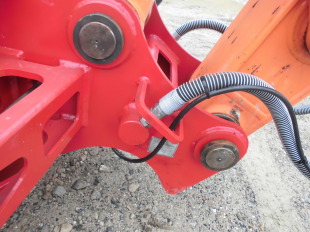

【取付写真】



特注対応


油圧全旋回仕様などの特注にも対応しております。

ブラケット(アダプター)製作


「チルトローテーター」「油圧配管内蔵型クイックカプラー」専用ブラケット(アダプター)特注製作が可能です。

チルトローテーター/クイックカプラー専用にブラケット改造対応

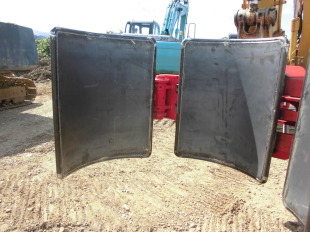

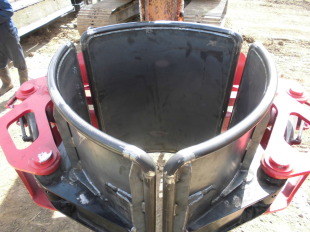

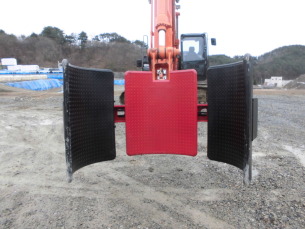

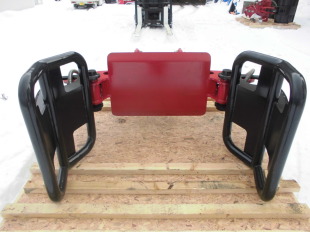

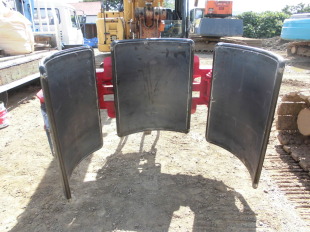

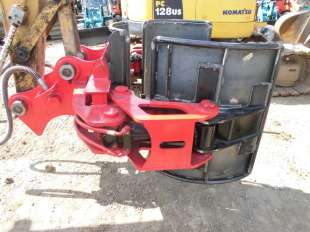

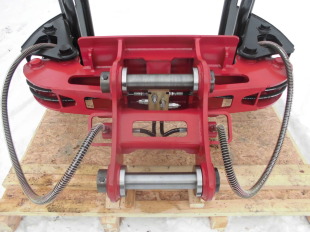

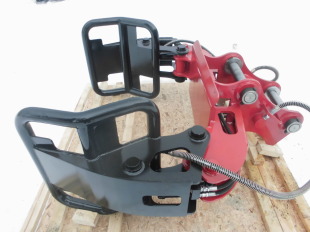

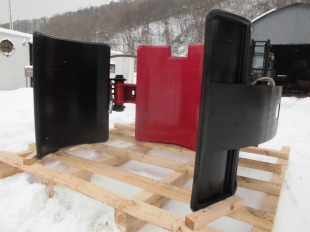

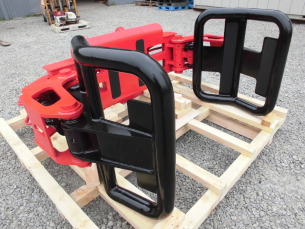

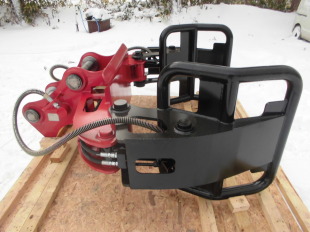

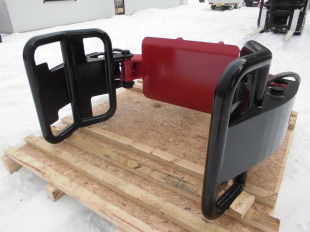

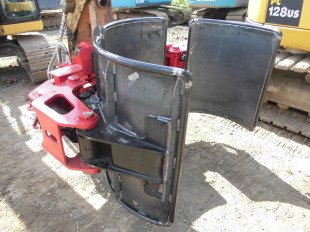

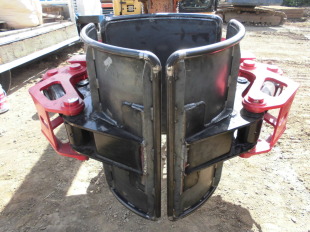

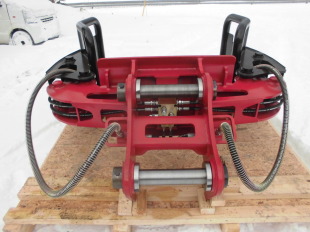

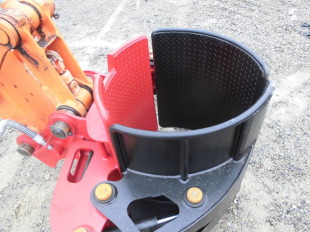

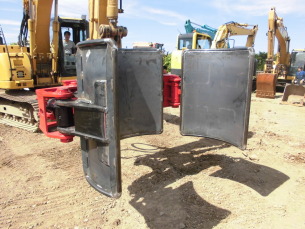

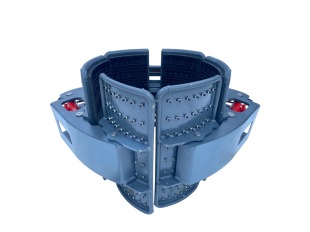

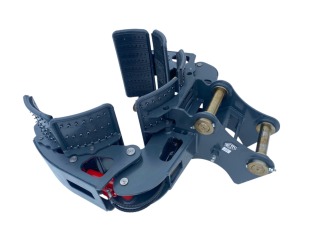

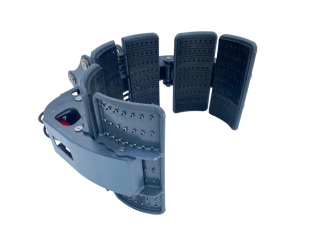

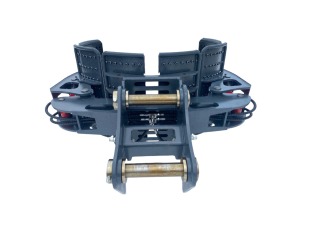

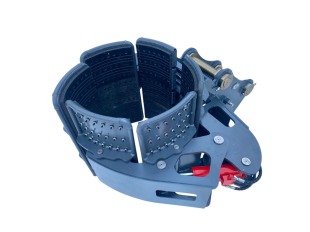

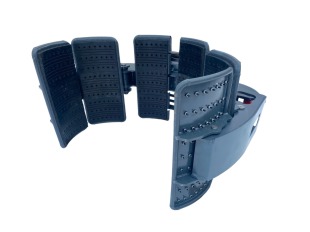

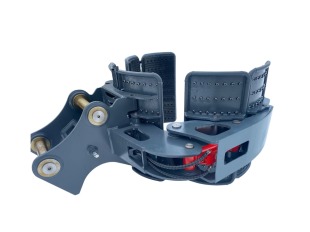

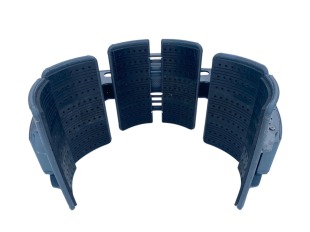

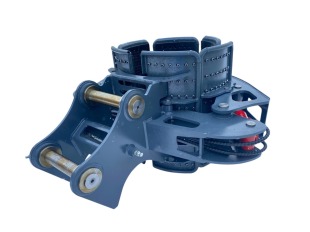

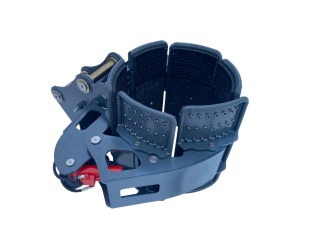

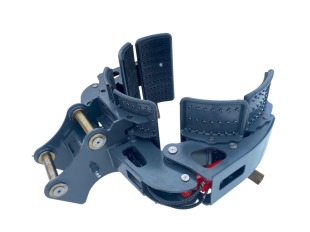

アタッチメントの写真


<TTG200>

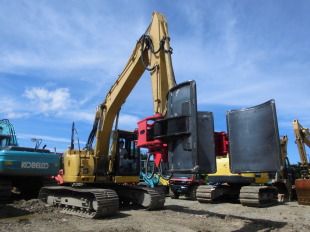

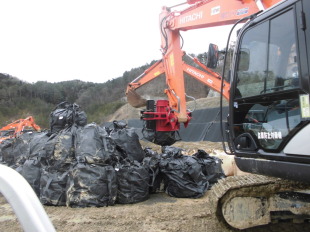

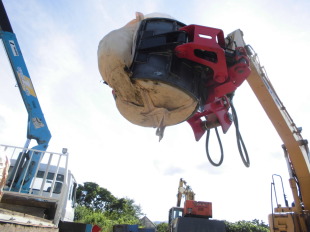

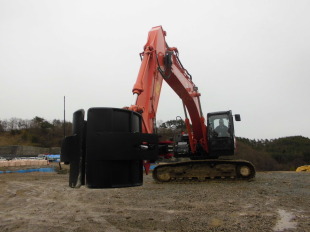

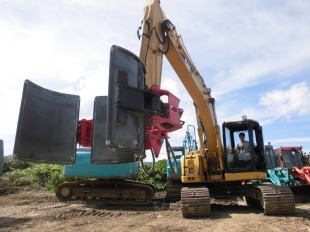

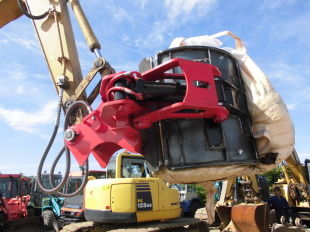

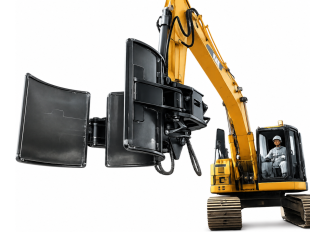

<TTG200> 作業の状況



アタッチメントの動画


<TTG200>
