パワーチルト(左右チルト)【製品紹介】

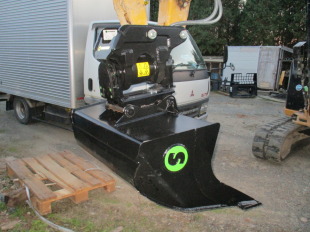

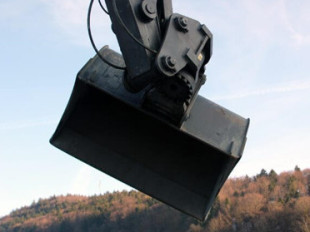

油圧ショベル用パワーチルト(左右チルト)です。

1〜24t迄ご用意しています。

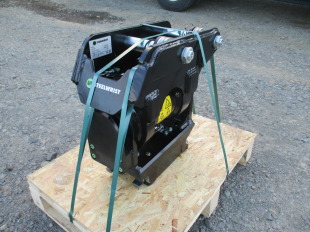

製品概要

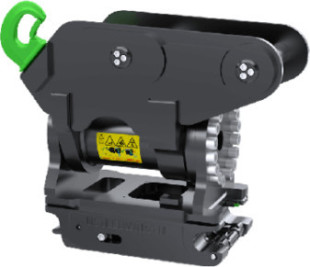

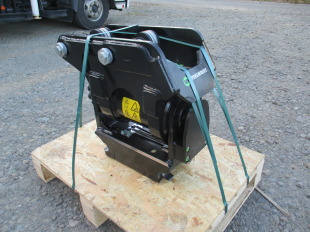

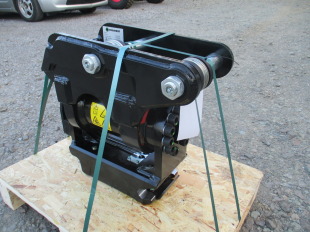

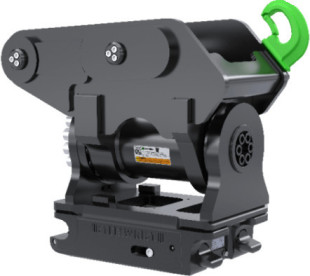

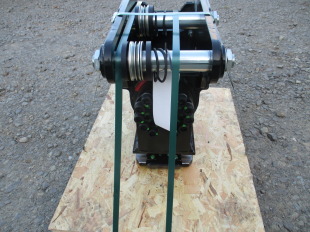

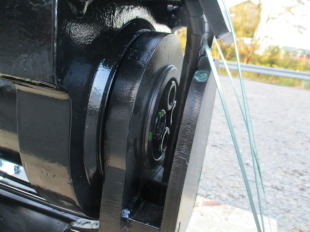

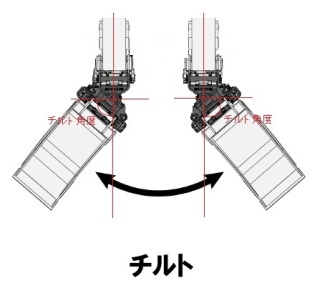

スウェーデンSTEEL WRIST製のパワーチルト(左右チルト)は、シリンダーを使用しない、最新のロータリーアクチュエータを使用しています。これにより、コンパクト設計で、バケット幅に収まる掘削幅の最小化、チルト角度が最大90度と作業性に優れ、角度を保持する力が強くパワフルなのが特徴です。シリンダーの損傷や軸受けの給脂、シール等の交換なども不要となり、メンテナンスフリーで維持費を抑えられるメリットもあります。バケットの脱着は、油圧クイックカプラー内蔵型により、運転席内で行うことができます。

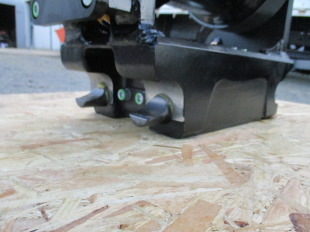

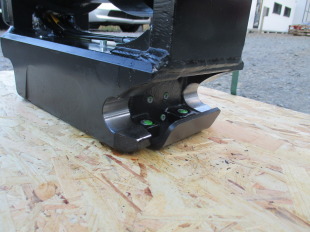

油圧配管内蔵型ワンタッチシステム(SQ)装置


油圧配管内蔵型ワンタッチシステム(SQ)装置仕様は、型式「PT240/S70」のみとなっております。

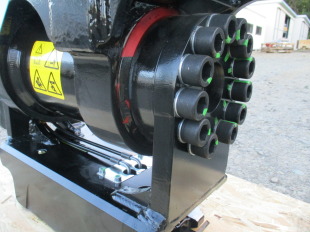

油圧配管内蔵型ワンタッチシステム(SQ)装置とは・・・パワーチルト(左右チルト)に取り付ける際の、油圧アタッチメント(グラップルなど)の油圧配管を自動で接続するシステムです。

使用用途


溝堀/路体掘削、切土/盛土の他、振動コンパクターやスイーパーブラシ、グラップルなど、あらゆるアタッチメント作業に有効です。




公共工事技術提案でも利用


  • 省スペース作業による環境負荷低減と仮設費の削減
  • 省人力化による安全性の向上と作業費の低減


機械の仕様

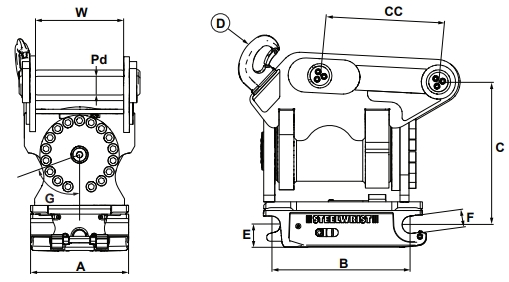

【仕様図】パワーチルト(左右チルト)

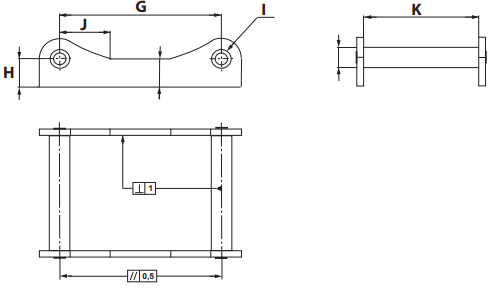

【仕様図】バケットブラケット

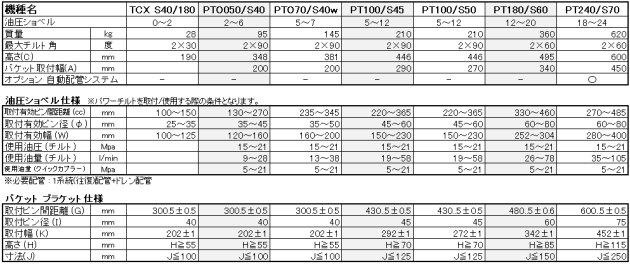

【仕様表】


※アタッチメント側は専用ブラケット形状となっています。

こちらから【ブラケット寸法図】をダウンロードできます。


アッセンブリーブラケット

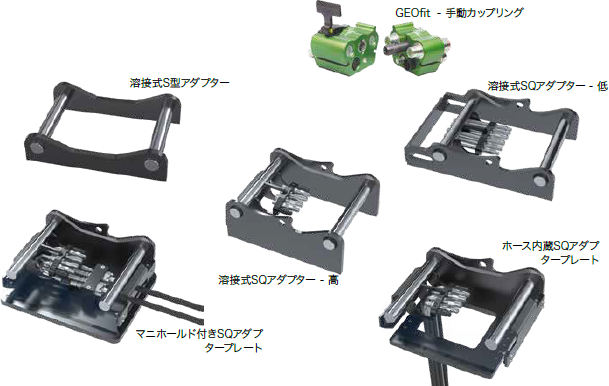

後付け用ブラケット(アダプター)各種





接続・使用するために必要な配管について


1系統(往復)配管とドレン配管が必要となります。

(※)油圧ホースを除く配線・スイッチ類の接続パーツは、全てセットになっています。


パワーチルト専用アタッチメント


(*)パワーチルト(左右チルト)専用アタッチメントのブラケットは、「チルトローテーター(360度旋回、左右チルト)」と同様です。「Engcon社」「Rototilt社」「Oil Quuick社」なども同じ規格ですので、共用が可能です。

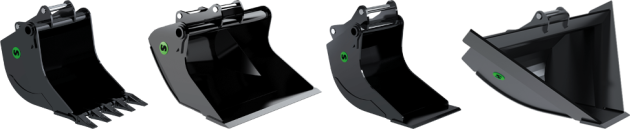

専用バケット


使用用途に応じた4種をご用意しております。




パワーチルト・チルトローテーター専用バケットの種類



選別バケット/スケルトンバケット


使用用途に応じた2種をご用意しております。




パワーチルト・チルトローテーター専用選別/スケルトンバケット

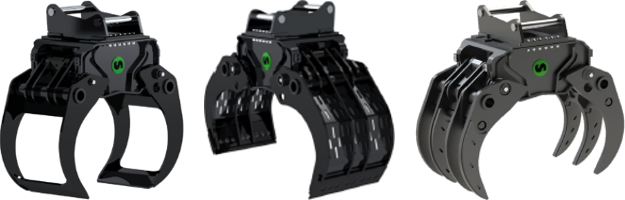

専用フォーク/グラップル


使用用途に応じた3種をご用意しております。




パワーチルト・チルトローテーター専用フォーク/グラップルの種類



砕石路盤敷き均しビーム(グーレーディング・ビーム)


適切な高さで素早く、砕石路盤敷き均しをします。2種の機械幅をご用意しております。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



アスファルト、芝生カッター


アスファルト及び生芝の「切断」「切り込み」用カッターです。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



パレットフォーク


シンプル構造で視認性を確保し、手動によりサヤの幅を調整可能としています。



パワーチルト・チルトローテーター専用機械式アタッチメント各種



リッパー


岩盤や転石の「亀裂起こし(掘削)」「凍結面の掘削」「切株の除去」用に設計しています。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



コンパクター


偏心をかけたブラケット位置と低高設計により、作業半径を大きくし、障害物の下や狭い場所での作業が可能となる様に設計しています。油圧式偏心モーターとゴム製緩衝材により、高い転圧力でありながら低騒音で、メンテナンスフリーとなっています。




パワーチルト・チルトローテーター専用油圧式アタッチメント各種



スイーパー


「舗装道路」「鉄道・路面電車の線路」「屋根」「コンテナ」の清掃や除雪、「洪水など災害地域」の瓦礫除去や雪かき作業に威力を発揮します。Vベルトを使用しないダイレクトドライブ油圧モーターにより、効率的なトルク維持で、メンテナンスフリーとなっています。



(※)機械式のスイーパー「ブラシ」もあります。


パワーチルト・チルトローテーター専用油圧式アタッチメント各種



その他


アースマシン製のアタッチメントは全て、専用ブラケットでの製作が可能となっておりますので、お問い合わせ下さい。



アタッチメントの写真


準備中



アタッチメントの動画


準備中


(※)その他の動画はSTEEL WRIST社のオフィシャルWebサイト内をご覧ください。



お見積りシートをご用意しております



こちらから【パワーチルト お見積りシート】をダウンロードできます。



お見積もり依頼に際しましては、ご指定事項内容のご確認をお願い致します。


STEELWRISTパワーチルトのお見積り依頼に際するご指定事項について



お支払いについて


「銀行振込」の他、事前申請にて「分割(割賦)払い」も可能です。

※出荷ヤードの関係上、「代引き」対応はお受けできません。


銀行振込

※振込先は以下のいずれかとなります。

<振込先>
楽天銀行 第二営業支店
普通口座 口座番号:7466400
名義:アースマシン株式会社

<振込先>
三井住友銀行 札幌支店
普通口座 口座番号:7572710
名義:アースマシン株式会社

<振込先>
北海道銀行 小樽支店
普通口座 口座番号:1417626
名義:アースマシン株式会社


分割(割賦)払い

初期投資を抑える分割(割賦)払い『アースクレジット』をご用意いたしました



製品カタログをご用意しております



こちらから【本製品のメーカーカタログ】をダウンロードできます。



総合カタログもご用意しております。


こちらから【販売・リース 総合カタログ】をダウンロードできます。



本格的なチルト・旋回(回転)機能の製品もご用意しております



チルトローテーター(360度旋回、左右チルト)【製品紹介】

機械足場を変えずに、あらゆる方向の掘削、盛土、フォークグラップル作業、リフト作業等が可能となります。狭いスペースの都市土木や足場が悪い林地現場、鉄道軌陸上での作業に威力を発揮します。

「チルトローテーター(360度旋回、左右チルト)」の製品詳細はこちら
