半自動機械式ワンタッチ装着機｢半自動クイック｣の【取付寸法表】
2024年1月29日

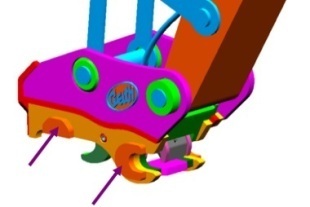

油圧ショベル用半自動機械式ワンタッチ装着機「半自動クイック」の取付寸法表この製品はバケットなどの脱着は油圧ショベルの操作により行い、ロックレバー(ON/OFF)のみ人の手で行う半自動装着機です。国際基準ISO13031に準拠した2重ロック構造とし、安全性を最重要に考えられた製品です。自動締付け機構に万が一問題が発生しても、フロント部のピンホールド機構により脱落を防ぎます。
ご検討を頂く際に、『油圧ショベルに取付可能か』『現在使用しているバケットなどアタッチメントの使用が可能か』について下記の【取付寸法表】を参考にしてください。
お見積もり依頼に際しましては、当社でも確認を致しますのでお見積りシートに必要事項を記載の上、メール又はFaxで返信をお願いいたします。
※お見積もりシートは「本製品の詳細」ページよりダウンロード頂けます。

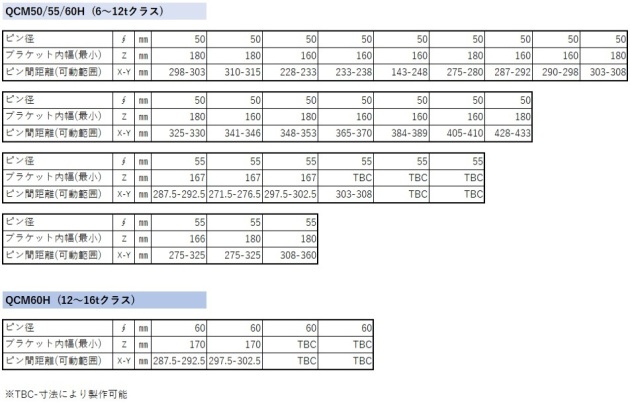

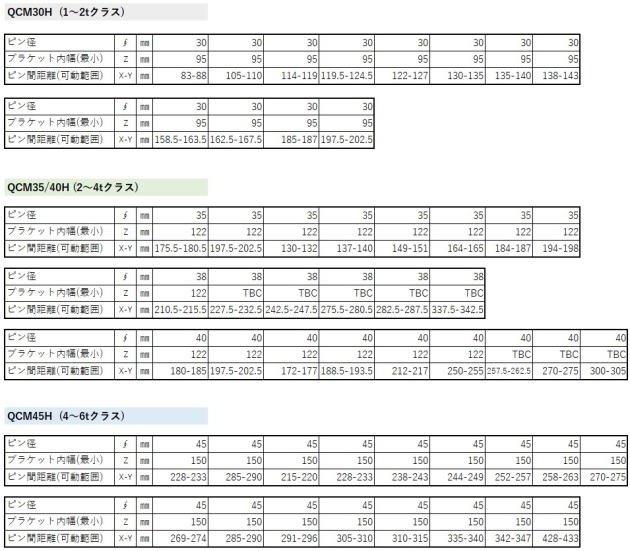

【取付寸法表】

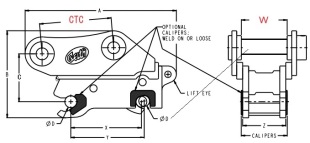

取り付ける油圧ショベルのピン径、アーム幅、ピン間距離の他に、半自動クイックに取り付けるバケット類のピン径(∮)、ブラケット内幅(Z)、ピン間距離(X-Y)の確認が必要となります。
【半自動クイック 取付幅(Z)について】

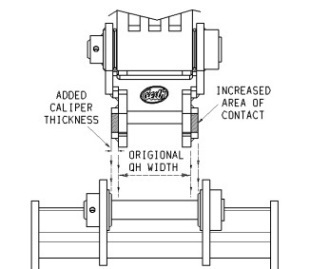

製品の基本幅は寸法表中の(Z)となりますが、パッチ溶接によりお客様の指定幅に合わせることが可能です。指定が無ければ取付する油圧ショベルの先端アーム幅に合わせての出荷となります。
ご不明な点がありましたらご連絡ください。
