全旋回鉄骨カッターのカッター刃の振り替え作業

2016年5月16日

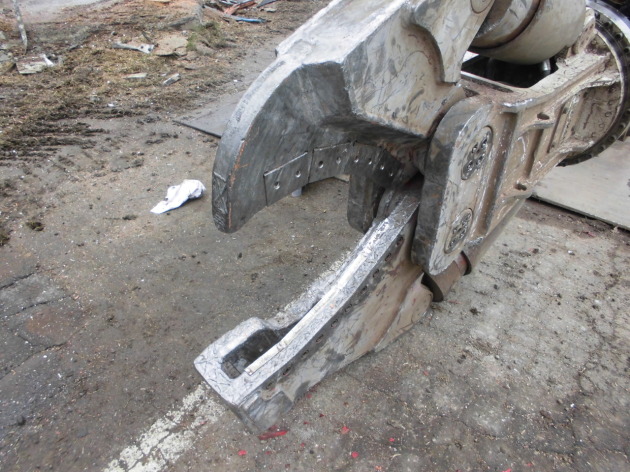

全旋回鉄骨カッターのカッター刃の振り替え作業

鉄骨カッターearthmachine

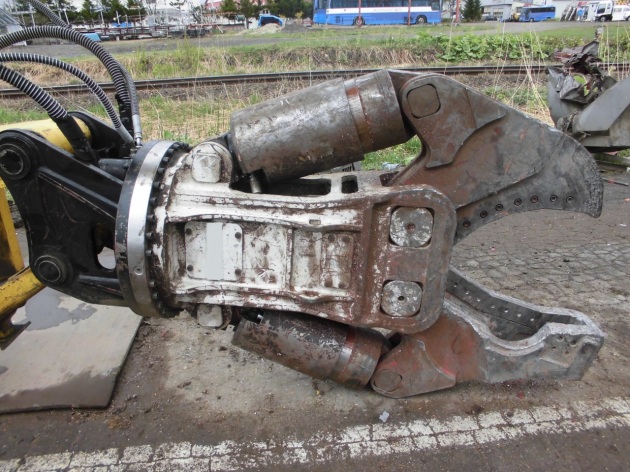

 アースマシン製鉄骨カッターMSシリーズは、専用切断刃9枚からなりメンテナンス作業の低減やコスト削減を考慮し、あえて同一規格寸法としています。

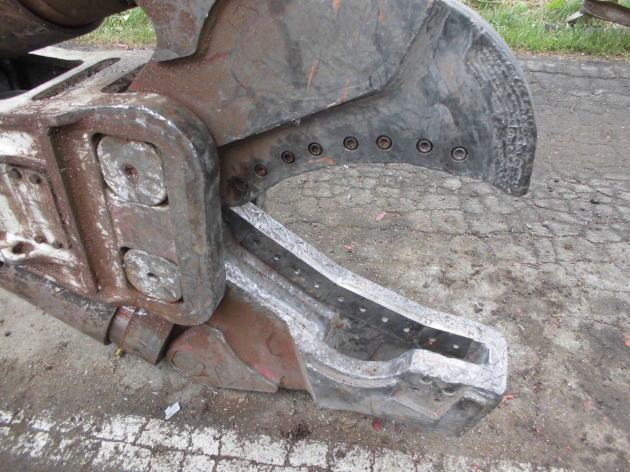

4面(4角)の使用ができ、刃と刃の間に隙間が生じた場合は切断刃を一度取り外し、隙間厚さの分のシムを刃の取り付け時に挟み込み隙間を無くします。

刃と刃の隙間の許容値は下記の通りです。

  • 切断厚さが1mm以下の場合 ― 交差する刃の隙間 0mm
  • 切断厚さが2-5mm以下の場合 ― 交差する刃の隙間 0.3mm以下
  • 切断厚さが6-10mm以下の場合 ― 交差する刃の隙間 0.6mm以下
  • 切断厚さが11-15mm以下の場合 ― 交差する刃の隙間 0.9mm以下
