ミニショベルヤンマーViO35用に発電機不要12V超強力マグネットを納品

2020年6月22日
油圧ミニショベル3.5tクラス(ヤンマーViO35用)に取り付け使用する「ジュピマグJP500-12V」を納品させて頂きました。


ピン・ブッシュを交換することにより、油圧ショベル4tクラス以下の全メーカー・全機種に取り付け可能です。

油圧ショベルのDC12V/24Vを主電源とするため、“発電機および配管を必要としない” 超強力マグネット「ジュピマグ」は、ミニショベル0.05m3(1.7t)クラスからご利用頂けます。

「油圧発電機」や「油圧配管がされていない標準油圧ショベル」しかお持ちでない方などに、ご好評を頂いております。

『鉄くずの集積や積み込み』『工場内や敷地内の、鉄くずの収集』『再生骨材を製造中の鉄筋・メッシュ・セパレーターなど、鉄くずの除去』などの用途で、今まで人力に頼っていた現場や、狭くて大きな機械が入れない現場で、活躍しています。

「チェーン吊り型」「各種アタッチメント取り付け型」「ブラケット直接装着型」など、多種多様な仕様が可能です。(※特注対応も致します。)


油圧ミニショベルで使用できる発電機不要な超強力マグネット

220Vマグネットを使用する場合は、電源とする油圧発電機又はエンジン発電機が必要です。マグネット以上に高価な発電機の導入費を考えるとなかかな手が出ないという方や、バッテリー式のマグネットでは使用できる作業時間が短く、使用後の充電なども煩わしいという方が少なくありません。

ご紹介する12Vマグネット「ジュピマグ」は、12Vバッテリーが搭載されていればこれを主電源としてマグネットの吸着を行うため、発電機は不要です。


接続方法

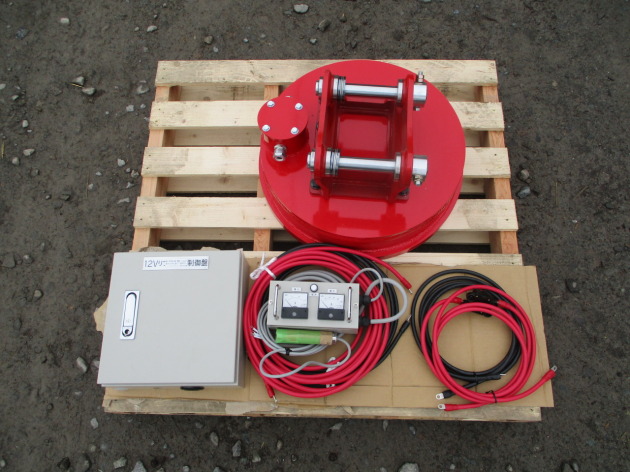

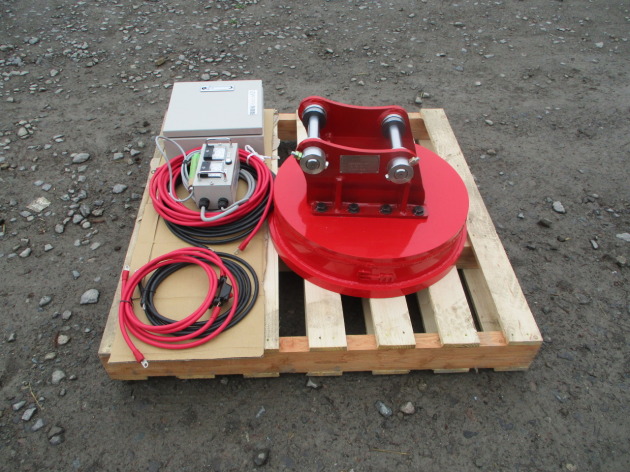

マグネットの付属品として、①分電盤(制御盤)、②電流計、③スイッチ、④配線がセットとなっており、この付属品で簡単に接続し使用が可能となります。

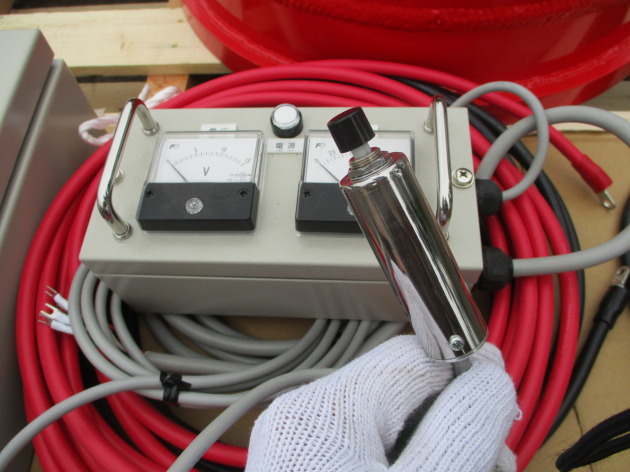

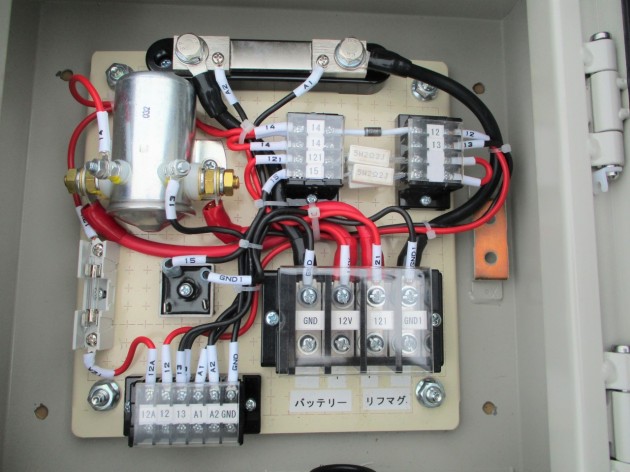

バッテリーの+端子に④配線を接続し、①分電盤に接続します。(分電盤ケースは防水仕様となっておりますが出来る限りボンネット内又はキャビン内に入れることをお勧めしています)更に①分電盤に、②電流計、マグネットに接続するキャプタイヤケーブルをそれぞれ接続します。②電流計はキャビン内に設置し、電流計にスイッチの配線を接続します。キャプタイヤケーブルは油圧ショベルの腕やクレーンの竿に這わせます。(クレーンで使用する場合は専用のキャプタイヤ巻取りリールを用意)



使用方法

スイッチONで吸着、OFFで脱着となります。
マグネットの使用時間は油圧ショベルやトラックに搭載されているバッテリーの容量と、バッテリーを充電するオルタネーターの大きさに起因する点です。一般的には使用率(%ED)は50%です。これは吸着時間と吸着していない時間が半々を意味します。吸着時間が長いとバッテリー充電が追いつかず電源切れとなります。又、マグネット温度が上がると吸着率が下降します。このため電流計を確認しながら一定の作業バランスを見極める必要があります。
※使用率は、バッテリー容量(mAh)・オルタネーター出力(A)に起因します。
※推奨バッテリーは、75Ah×1個以上・オルタネーター65A以上


12Vマグネット径はφ500mm

ミニショベル0.2m3(5t)以下のクラスで使用する12V用は、マグネット径がφ500mmの1種類です。
0.25m3(7t)以上のクラスで使用する24V用は、マグネット径がφ500mm、φ600mm、φ700mm、φ800mm、φ900mm、φ1000mmの6種からお選びできます。


特注いたします

各油圧ショベルに取り付けるブラケットタイプから3点チェーン吊りなど承ります。又、ツース(爪)の取り付けも可能です。
