BBS LM-R アンダーディスク(裏組)仕様へカスタムリメイク

2017年5月11日

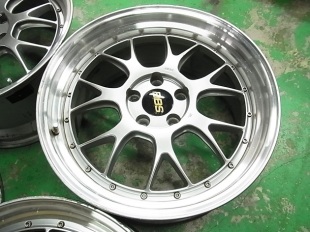

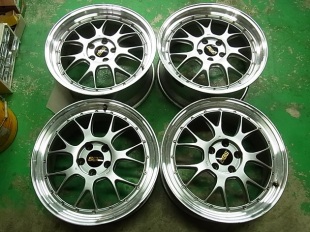

BBS LM-Rです

綺麗です。修理ではなくアンダーディスク仕様にしたいという事での入庫です。
アンダーディスクにするには、ディスクの旋盤加工も必要で、リムもディスクに隠れていた面の
磨き直しも必要になるため、作業的にはフルオーバーホールと同じになります。
bbs lm-r_01bbs lm-r_02

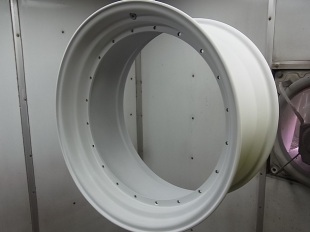

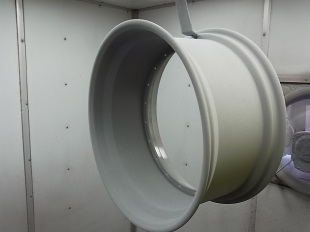

リムの再塗装とポリッシュ研磨です


通常はディスクはリムの上に乗っていますが、今回は下から組み付けます。
ディスクにいままで隠れていた面も露出しますのでポリッシュに加工をする必要があります。
よって、どうせならと言う事でインナーのシルバーも再塗装にします。
bbs lm-r_05bbs lm-r_06

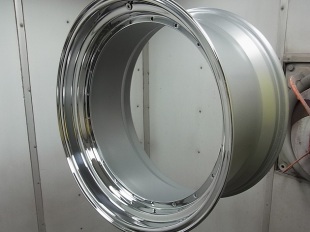

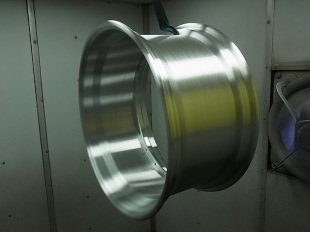

アウターリムのポリッシュ研磨です


一旦焼き付けシルバーで完成させてからアウターリムのポリッシュ研磨をします。
LM-Rオリジナルはダイヤモンドカットですが、今回は通常のポリッシュ仕上げにしました。
パウダーコートクリアーを丸塗りです。
bbs lm-r_07bbs lm-r_08

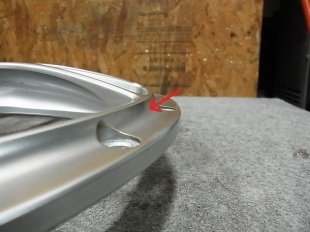

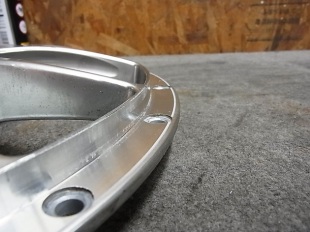

ディスク座面の旋盤加工です


今まで上だった面にリムが乗りますので、旋盤で平面に加工をします。
bbs lm-r_03bbs lm-r_04


ディスクのDBK再塗装です


ディスクも特に目立つ傷は無かったのですが、この際ですので再塗装にします。

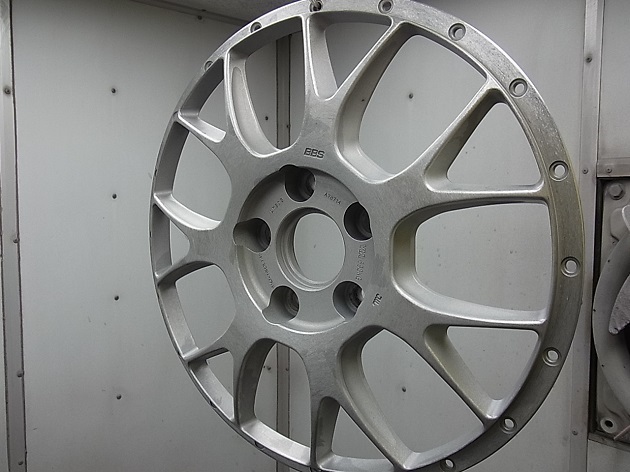

塗装を剥離、下地研磨処理
bbs lm-r_09

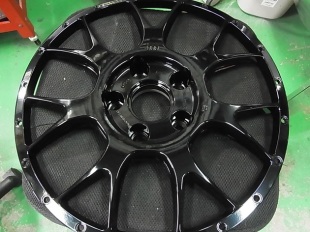

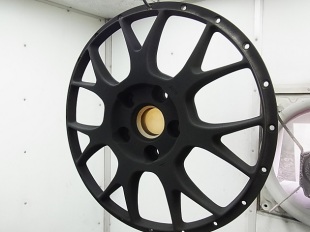

パウダーコートグロスブラック塗装
bbs lm-r_10bbs lm-r_11

足付け研磨をしてからハイパーベースとなるプライマー塗装をし、
銀幕を薄く何層かに分けて乗せていきます。
bbs lm-r_12bbs lm-r_13bbs lm-r_14

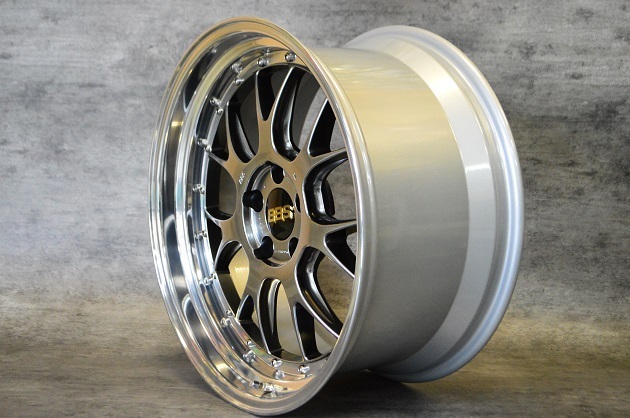

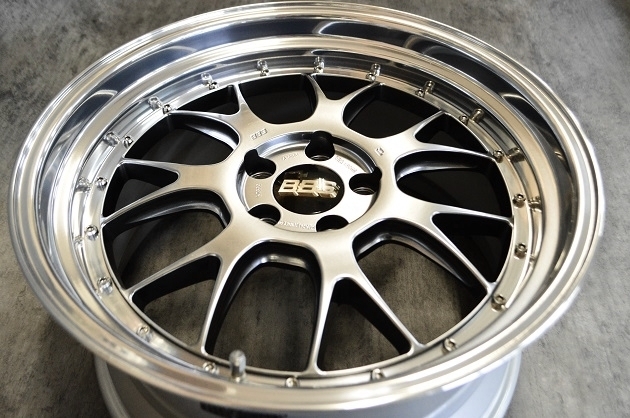

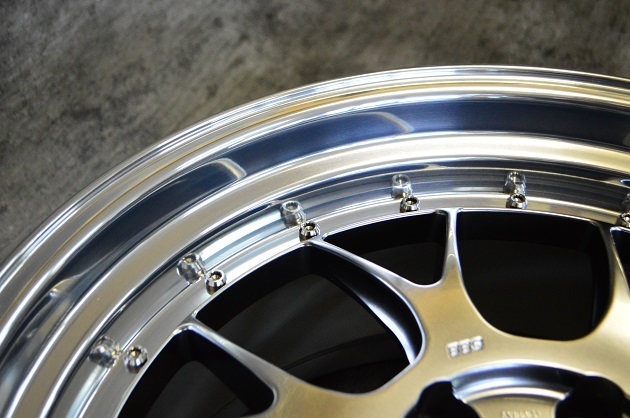

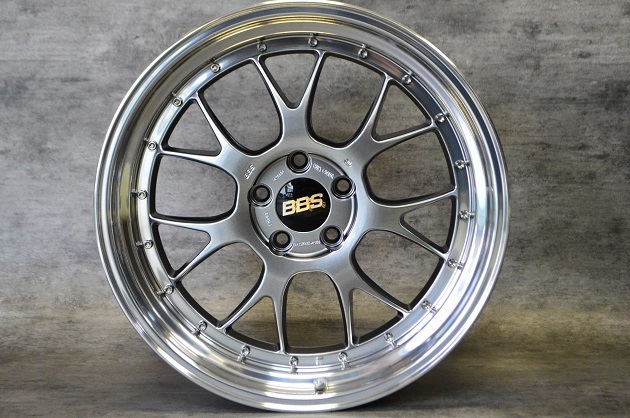

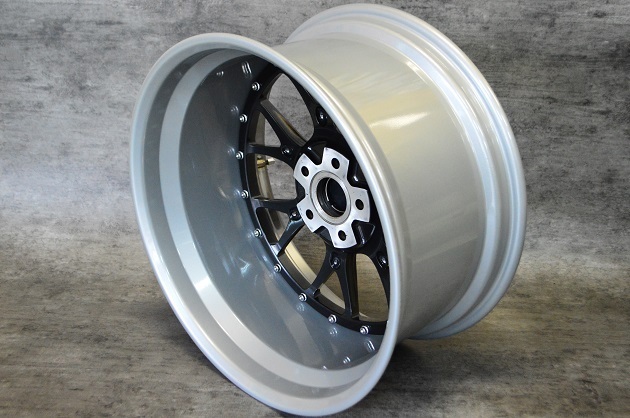

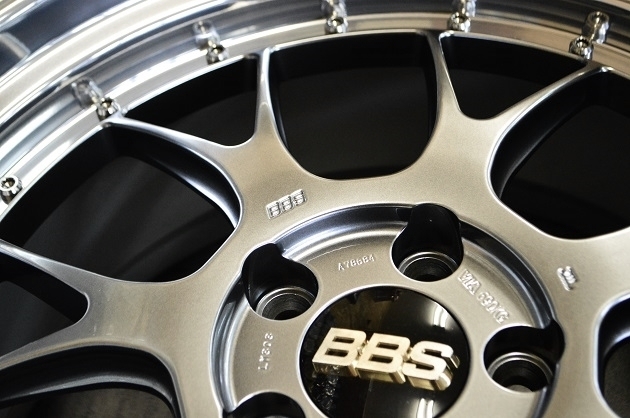

組み付けをして完成となります


裏からディスクをセット、センター出し調整後に規定トルクで締め付けて完成となります。
bbs lm-r_15
bbs lm-r_16
bbs lm-r_17
bbs lm-r_18
bbs lm-r_19
bbs lm-r_20

LMはよくアンダーディスクにする事がありますが、LM-Rのアンダーディスク化は今回が初でした。
リムの厚みとディスクの厚み分約17㎜程マイナスオフセットとなります。
今回の場合ですと、8.5j+43→+26位、9.5j+45→+28位に変更になります。
本来の組み付け方法ではありませんので、自己責任とさせていただいております。
