油圧ショベル インチサイズ油圧ホースの接続ネジ 口金 ニップルの確認方法
2016年9月10日

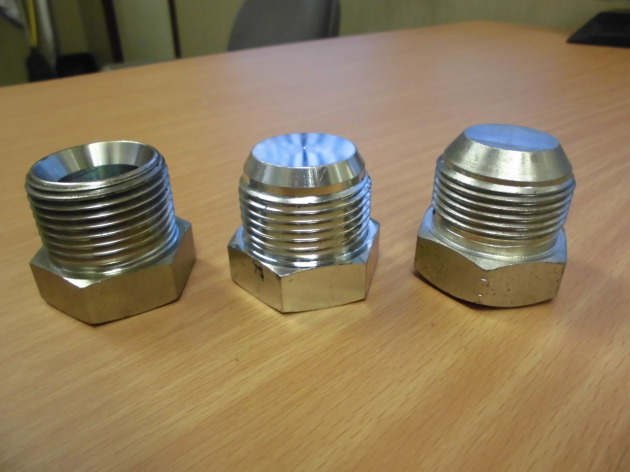

インチサイズ油圧ホースの接続ネジ 口金の種類の確認方法建機のアタッチメントの油圧の接続用としてほぼすべての機械に共通する
3種類の油圧ホース接続ネジのご紹介、確認方法です。
３種類と言っても呼び名はさまざまですので、一般的な呼び名からご紹介します。
まずは ガスネジ1004番、Ｆ、ＦＰ 一般的には、ガスネジの1004番と呼ばれることが多いです
当社でも基本的にはガスネジ1004番で呼んでいます。
特徴としては先端部分が、山のような凸の形になっていて
凸部分の角度は30度となっています。
ネジ寸法はネジの山から山の部分で測ります、インチですと寸法は33.249㎜
ネジピッチは2.3091㎜
次は ガスネジ1005番、Ｃ、ＭＰ 一般的にはガスネジ1005番と呼ばれています
こちらも上記同様のガスネジと言う種類なので、ネジ部分の外径は33.249㎜ ネジピッチは2.3091㎜
同サイズとなりますが、大きな特徴として
先端部分が凹状の すり鉢 のような形となっています。
こちらも30度の角度がついています。

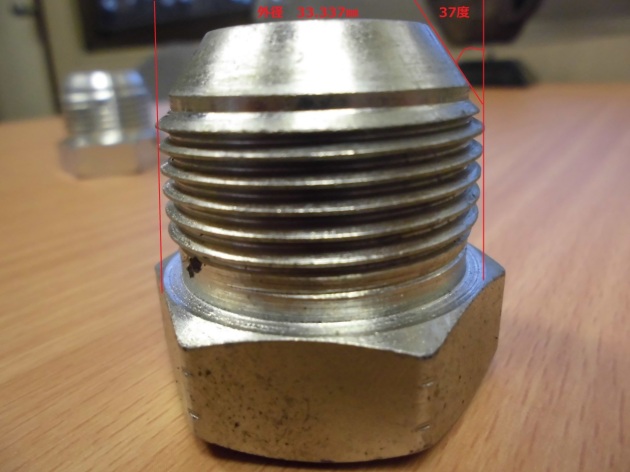

最後に ユニファイ、ＵＮＦ、ＵＦ、一般的にユニファイと呼ばれています
ユニファイもガスネジ1004番と同じ山の形の凸になっています
ネジ寸法も外径33.337㎜ ネジピッチは2.1167㎜ ピッチこそ違いはありますが
外径を測って調べる際は、正確に測らなければガスネジと区別がつかないので注意が必要です。
こちらは凸部分の角度が37度ですが、目で見ただけでは区別がつきませんので
こちらも、正確な測定が必要になってきます。
どの口金のネジか判断がつかないようでしたら、メーカーや油圧ホースのお店に見てもらい
判断してもらうのが間違いないです。
