油圧ホースのネジの種類とピッチ

2016年11月3日

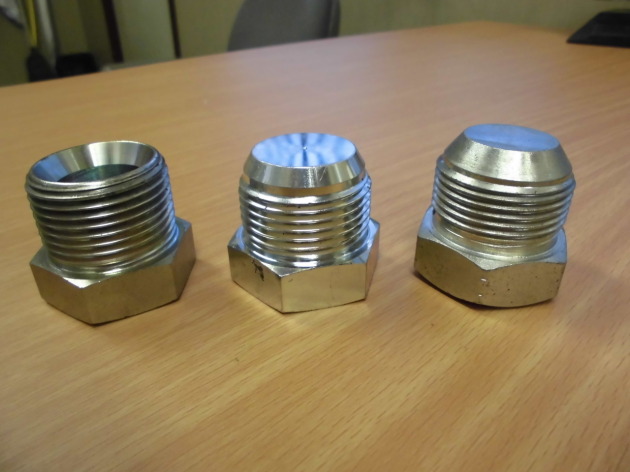

油圧式アタッチメントとベースマシン(バックホウ)を繋ぐ
油圧ホースのネジの種類とピッチのご紹介です。
CIMG7518

以前にも紹介した内容ですが

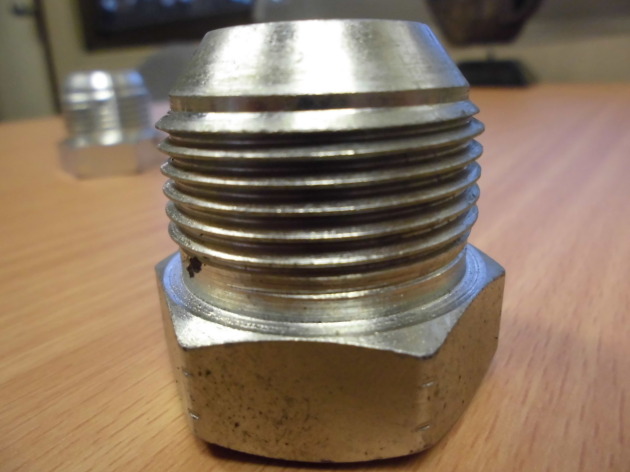

今回は一番見分けがつかないガスユニファイ
のネジピッチの違いについてです。
ガスネジとユニファイネジではネジピッチが違うので
ピッチゲージを使って測定する方法が間違いありません。
CIMG8107

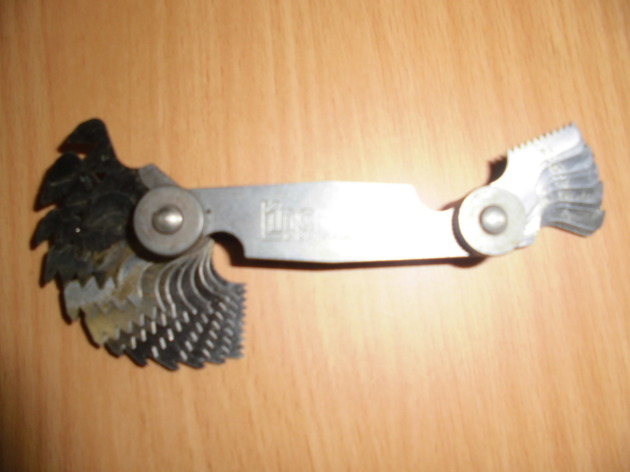

ピッチゲージはホームセンターなどでも手に入れること出来ることがほとんどです。
ユニファイ ガスはインチネジなので、インチ用のゲージを使います

このピッチゲージのギザギザとネジの山がピタリと合わさった山数で判断します(山数はピッチゲージに刻印されています)
CIMG7523

ガスネジのピッチが
インチ 11山
6分  14山
4分  14山
3分  19山
2分  19山

ユニファイのネジピッチ
インチ(1.5/16) 12山
6分 (1.1/16) 12山
4分 (3/4)  16山
3分 (5/8)  18山
2分 (1/2)  20山

となっています。
ネジを測定しネジの種類を把握しておくと
アタッチメントの購入などの場合に困らないです。
