ツース盤(平爪)【価格一覧】

普通バケットの先端部に取り付ける、通称『ツース盤』です。「平ヅメ」「一枚ツース」「板爪」「平板」などと呼ばれることもあります。

さまざまな形や自家製オリジナルの物など多くみられますが、当社でご紹介する商品は「組み合わせ式」をご用意しました。1枚1体型よりも持ち運び・取り扱い・保管面で優れており、割れた際などの補充という面でも経済的です。今や現場の主流となっています。



「バケット幅をカバーするスタンダードタイプ」と「サイドカッター部までカバーできるワイドタイプ」の2種類をご用意しました。

◉ バケット幅をカバーするスタンダードタイプ

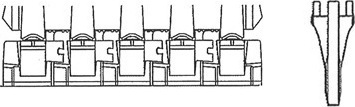

ツース板図(バケット幅をカバーするスタンダードタイプ)


◉ サイドカッター部までカバーできるワイドタイプ
ツース板図(サイドカッター部までカバーできるワイドタイプ)


ベースマシンは「0.1㎥クラス〜0.7㎥クラス」までを、形式は「縦ピンタイプ」と「横ピンタイプ」どちらもご用意しました。

【取付図と断面形状】


◉ 縦ピンタイプ
縦ピンの取付図と断面形状


◉ 横ピンタイプ
横ピンの取付図と断面形状


国内メーカー製作品です。肉厚に補強し耐摩耗性を強化しております。ツース盤(平爪)の接続部となるピン部分をプレートの中心に設計する事で掘削でかかる衝撃を抑え、破損しにくい形状となっております。


ツース盤(平爪)の取付方法


バケットへ装着する際、メーカーにより順序(向き)が違います。

◉ 縦ピンタイプ / コマツ専用横ピンタイプ
取付方法図(縦ピンタイプとコマツ横ピンタイプ)


◉ CAT専用横ピンタイプ
取付方法図(CAT横ピンタイプ)

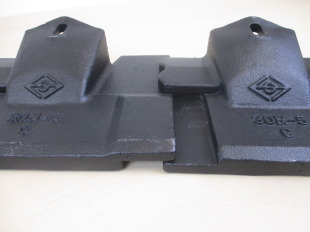

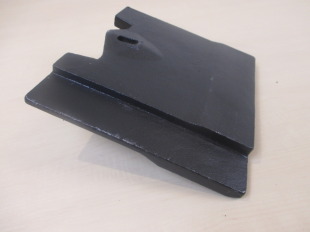

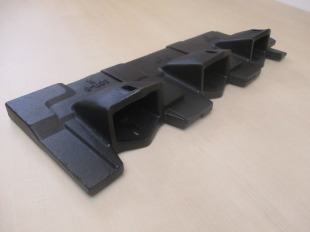

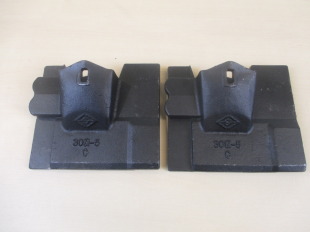

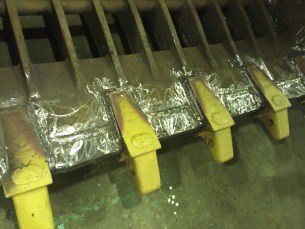

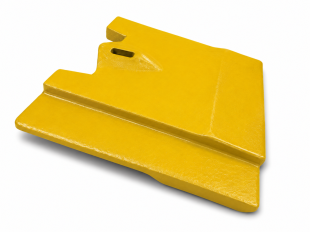

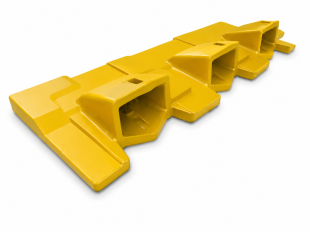

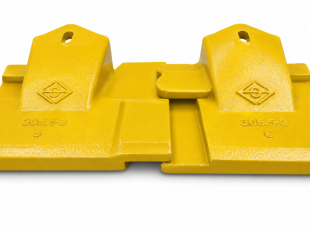

本製品の写真




本製品の説明動画





ご注文時の注意事項


必要なツース盤(平爪)の「全幅」「爪枚数」「ピン間寸法(ピッチ)」「取り付け機械のメーカー・型式」をご確認ください。

国内メーカーでの爪寸法や枚数は統一されていない為、さまざまな種類があります。ご注文時のトラブル防止のためにご協力ください。

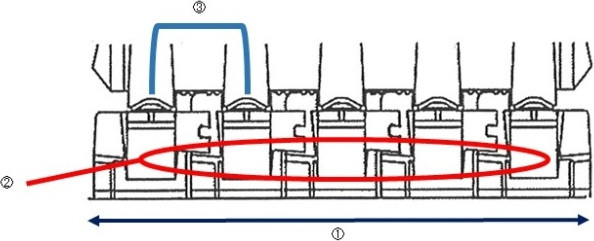

<ご注文時の確認箇所>
  1. 全幅
  2. 爪枚数
  3. ピン間寸法
  4. バックホウ(ベースマシン)のメーカーと型式
ご注文時の確認箇所図


本製品の適合機種



こちらから「ツース盤(平爪) 機種別適合一覧表」をダウンロードできます。

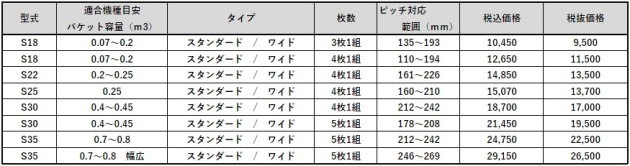

本製品の価格

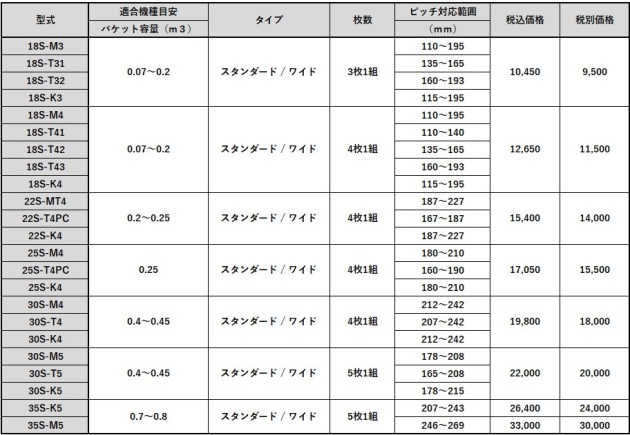

縦ピンタイプ 【価格一覧】


コマツ専用縦ピンタイプ 【価格一覧】

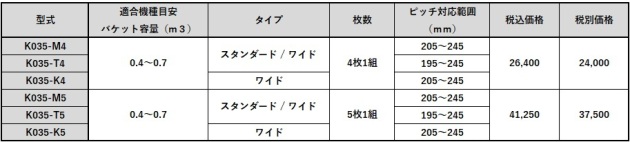

コマツ専用横ピンタイプ 【価格一覧】

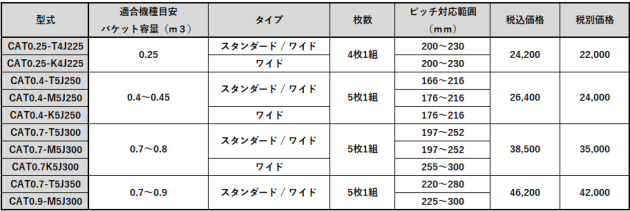

CAT専用横ピンタイプ 【価格一覧】




送料について


税別合計額が
  • 1万円未満は、全国一律 880円(税抜価格800円)
  • 1万円以上は、送料無料


お支払いについて


「銀行振込」「クレジットカード決済」の他、事前登録にて「買掛(後払い)」も可能です。

※出荷ヤードの関係上、「代引き」対応はお受けできません。


銀行振込

<振込先>
楽天銀行 第二営業支店
普通口座 口座番号:7466400
名義:アースマシン株式会社


クレジットカード決済

アースマシン全商品 クレジットカード決済ができます

※クレジットカード決済時は、お客様の “メールアドレス” が必要となりますので、お知らせください。


買掛(後払い)

初回から掛け(後払い)で取引可能な決済システムを導入しております


オーダー記入票をご用意しております


本製品をご希望の方は、オーダー記入票に記入後、メールまたはFAXでお送りください。


こちらからオーダー記入票をダウンロードできます。
