ハンマーナイフモア用ゴムクローラーのサイズ表記と適合判別方法について

2019年6月4日

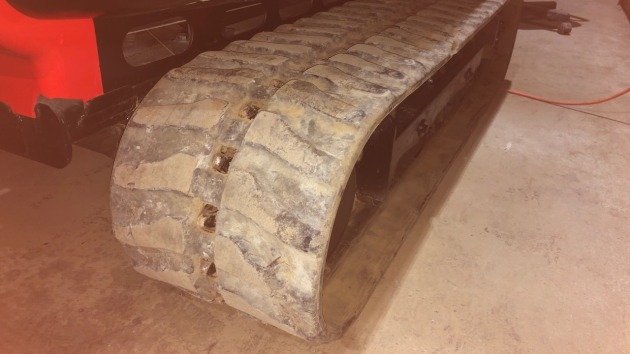

ハンマーナイフモア用ゴムクローラーは、機械に応じたサイズがあります。

ゴムクローラーのサイズは、機体の重量や負荷をもとに、機体が安定する設置面積を確保できるよう計算されています。

その機体に合わせたゴムクラローラーを用意して装着するために、必要とされているサイズを把握する必要があります。

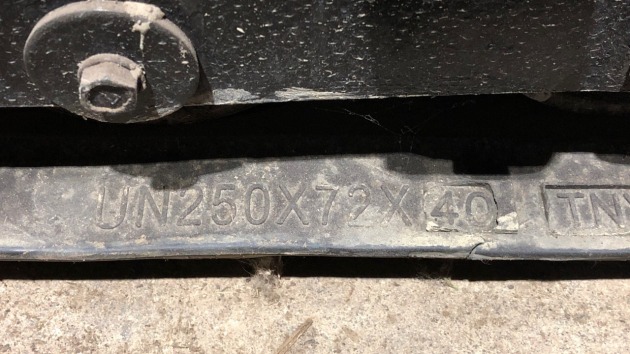

純正品・社外品を問わず、大多数のメーカーでは、下写真のようにゴムクローラー内側にサイズ表記をしています。

写真内で表記されているサイズ「UN250×72×40」におけるこの3つの数字は、それぞれ「クローラー幅」「ピッチ(間隔)」「コマ数」を表しています。


クローラー幅については、「mm表示」の他に「cm表示」の場合もあります。(※上記写真は「mm表示」です。)

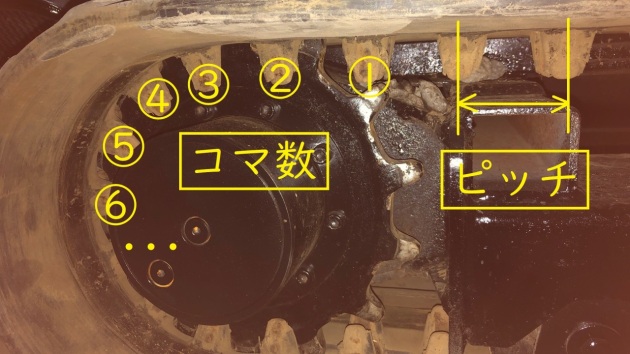

ピッチ(間隔)は「芯金の距離」を表し、コマ数は「芯金の個数」を表します。


また、ピッチ(間隔)×コマ数=クローラー長さとなります。



以前より時折、『ピッチ(間隔)表示とコマ数表示が反対になっているが、適合するのだろうか?』というご質問をお受けしますが、これに関しては、取り付けるハンマーナイフモアとゴムクローラーサイズがわかると、概ねの判別が可能です。

サイズ表記はゴムクローラーメーカーによって異なる場合がありますが、コマ数に関しては大まかなルールがありますので、合わせた物をご提案いたします。


ゴムクローラー内側にサイズ表記が無い場合は、「クローラー幅」「ピッチ(間隔)」「コマ数」を、ご自身で調べる必要があります。

もし、ゴムクローラーの切断等で表記サイズを調べる事が困難な場合は、機体の型式でお調べできる場合もございますので、その場合は、機体のメーカーと型式をお教えください。


ハンマーナイフモア用ゴムクローラーでお悩みの方は、お気軽にご相談ください。
