縦ピンタイプ標準ツメのサイズ確認方法【決定版】
2019年3月29日

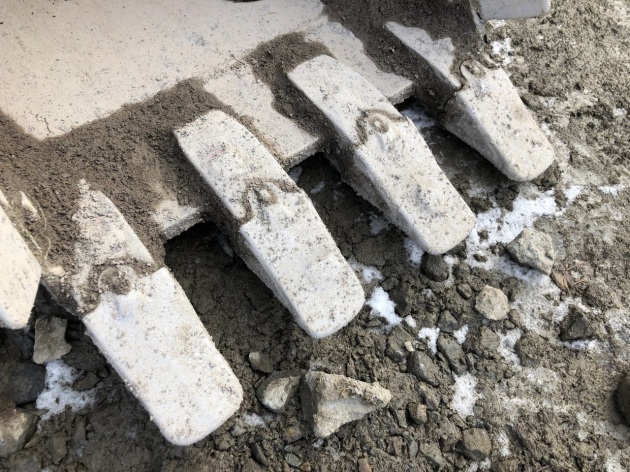

バックホウバケットのツメには、バケットサイズに合わせて「大小」「種類」があります。純正バケットについては、メーカーにより取り付けているサイズが決まっていますが、時として1クラス大きいツメを使用したり、本数を増やしたりしているケースもあります。
当社に寄せられるお問い合わせの中に「ツメが摩耗したので交換したいが、どのサイズを注文したら良いのかわからない」というご質問もしばしばお受けします。
そこで今回は、ツメのサイズ確認方法をご紹介します。
今回ご紹介するのは、縦ピンタイプ標準ツメのサイズ確認方法となります。
〜 縦ピンタイプ標準ツメのサイズ確認方法 〜

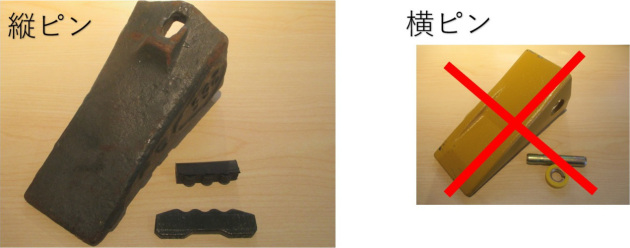

STEP 1：ツメが縦ピン方式であるかを確認しましょう
ツメには、「縦ピンタイプ（1種類）」と「横ピンタイプ（2種類）」があります。
STEP 2：ツメを留めているピンを見てみましょう

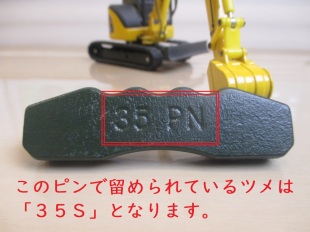

ツメを留めているピンには、「サイズの打刻」がされています。
ピンは摩耗しにくいので、打刻の確認が可能です。
STEP 3：ツメの寸法を比較してみましょう
STEP 2 の打刻で判断できない場合には、「お手元のツメ」と「下記のツメ寸法」を比較して確認する事ができます。

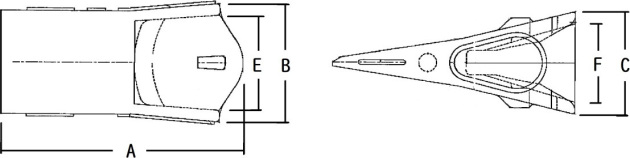

（※）ただ、“ツメの摩耗が激しい場合” や “メーカーにより” 下記のツメ寸法にも数ミリの誤差はありますので、ご注意ください。◉ ツメ寸法（すべてmm表示）
13S … A：88 B：45 C：45 E：31 F：29
18S … A：132 B：65 C：50 E：45 F：36
22S … A：155 B：59 C：66 E：45 F：48
25S … A：175 B：84 C：73 E：64 F：61
30S … A：184 B：93 C：77 E：75 F：57
35S … A：212 B：110 C：92 E：88 F：66
上記でも判別がしにくい場合などの際には、お気軽にご相談ください。
