スズキスイフト 事故で破裂した助手席側エアバッグとコンピュータ脱着/分解作業紹介!

2017年9月15日
お預かりして作業進めていますスイフト

事故で破裂したエアバッグ交換の為のバラし工程紹介します!

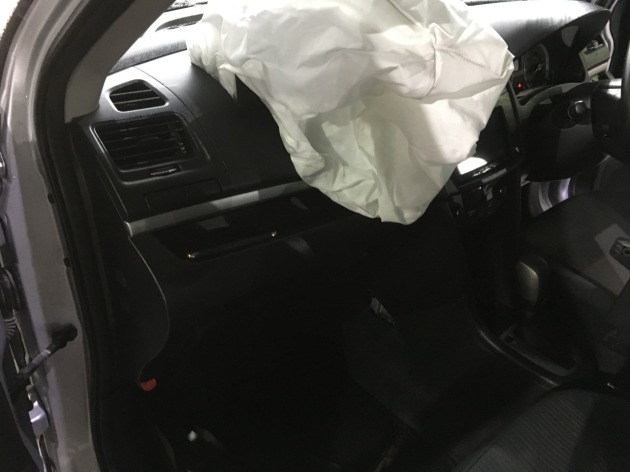

まずは助手席側のインパネから飛び出したエアバッグの分解!
の前にバッテリーのマイナスターミナルは外してあります

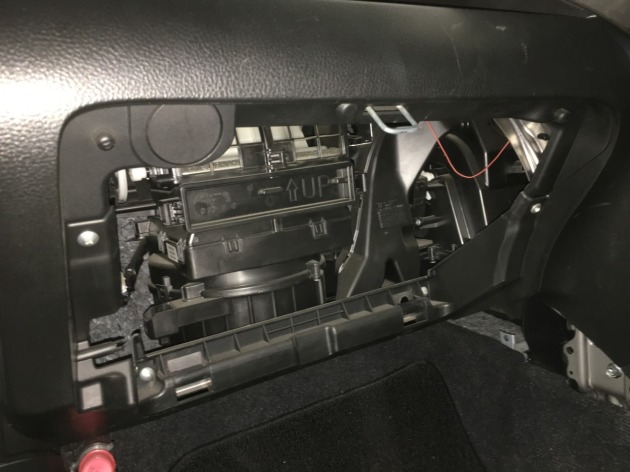

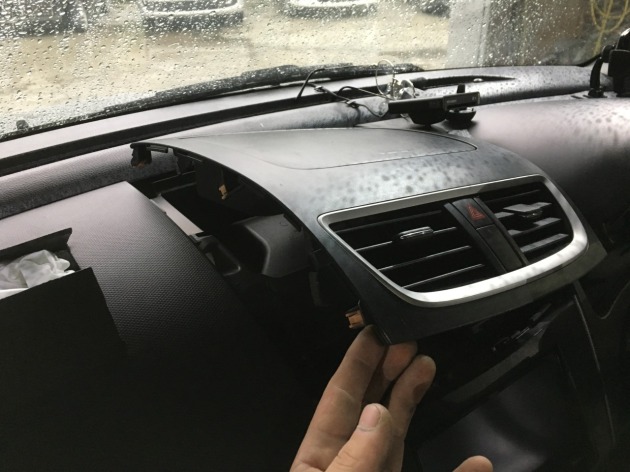

グローブボックス(助手席側インパネのよく車検証など入れる小物入れ)とナビ/オーディオ上のパネルを外します

この2点はビス ボルト止めではなくて、はめ込み 引っ掛けて止めているので比較的簡単にはずれます





中を覗き込みエアバッグ固定してある部分確認!

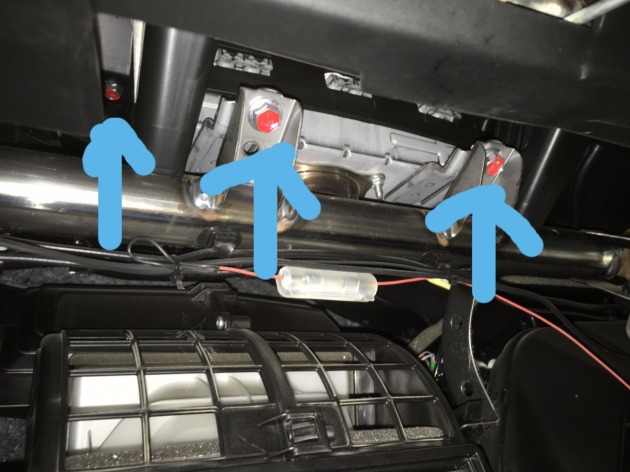

ボルト4本赤く塗られているのがエアバッグ本体固定ボルト

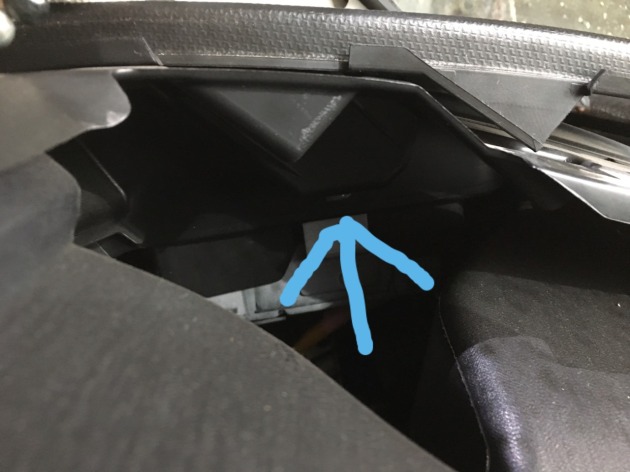

そして見づらいのですがパネル固定のビスが2本中に隠れていますのでそれを外せば…





パネルはめ込みになっていて少しかたいかもしれませんが、パカっと外れます^ ^

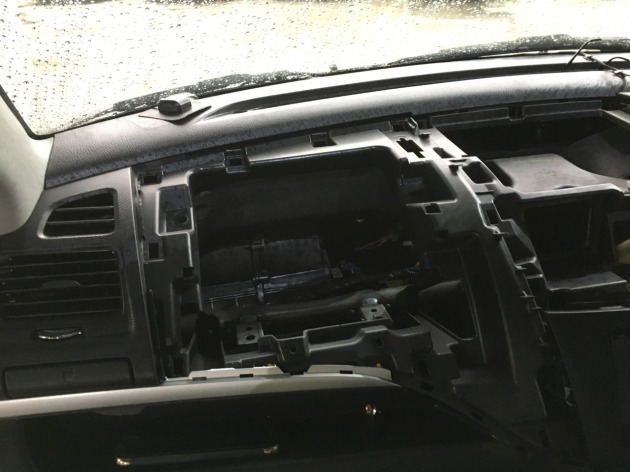

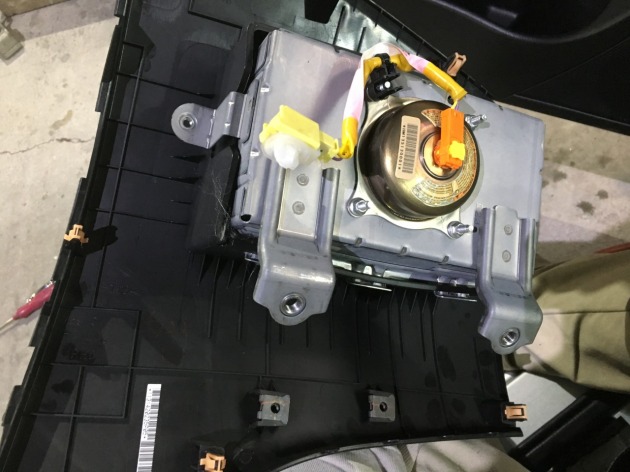

これで助手席側のエアバッグ脱着完了です!

ハンドル部分のエアバッグ シートベルトについては省略します^ ^

次にエアバッグのコンピューター交換!
今回はサイドブレーキ下にコンピュータが設置されています

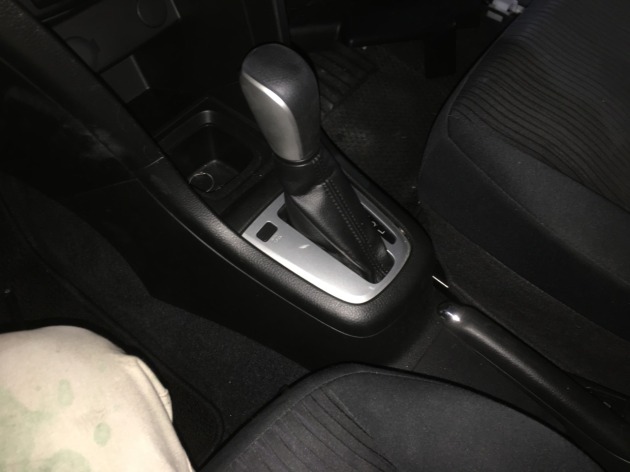

シフト サイドブレーキ周りのパネルを外します!

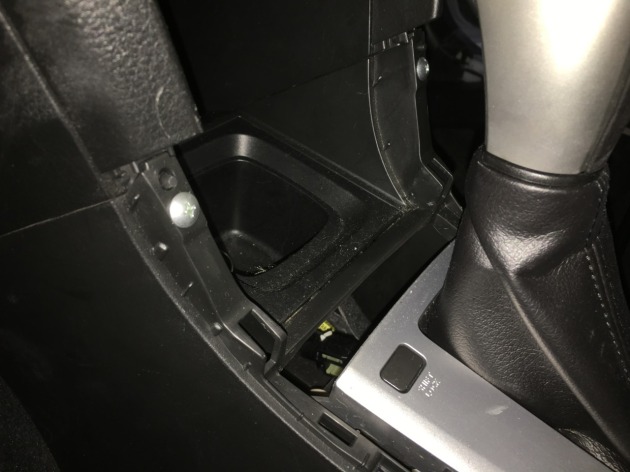

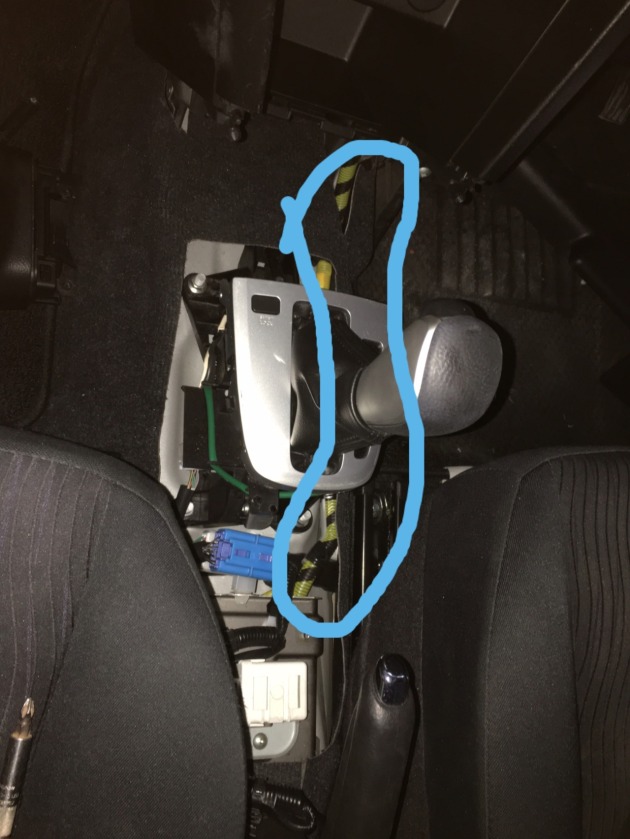

この黄色と黒のシマシマがエアバッグの配線!

エアバッグとの接続部分の配線は全て目立つ黄色い配線カバー付きですので、エアバッグの配線です!って主張が強くわかりやすいですね

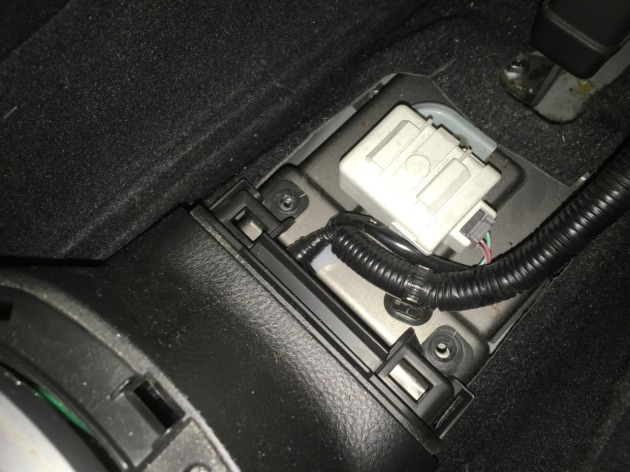

カバーのボルトを2本外すと、コンピュータが出てきます

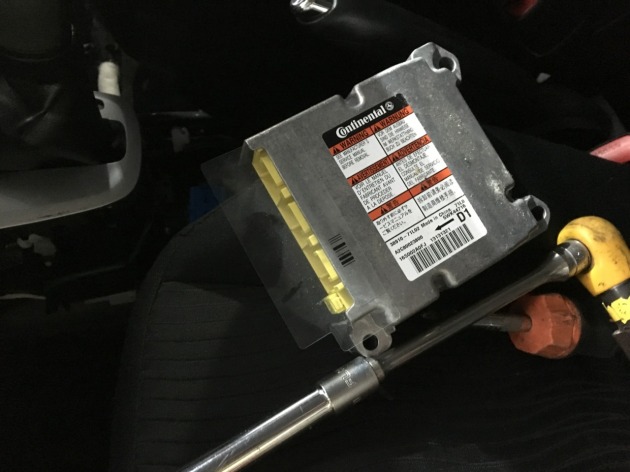

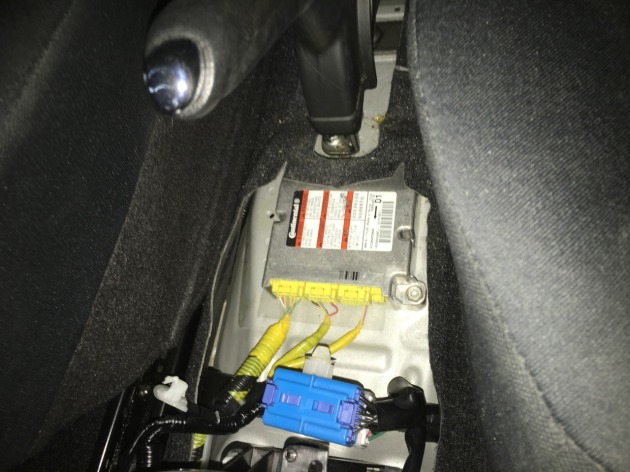

本体は3本のボルトで止まっているので外しカプラーを抜くと脱着完了!

コンピュータ配置は車種によって違いますが、スイフト例でいくとシフトの前後どちらかについている場合が多いです!

中にはフロアマット下、サービスホール無しシート外しなんて車もあったりなかったり…(ーー;)

事故修理じゃなきゃ、なかなか行わないエアバッグの脱着 分解紹介でした^ ^
